Pour faire démarrer la pompe
Pour arrêter la pompe
Pour accéder aux paramètres de
programmation du variateur de fréquence.
Si l'on se trouve déjà dans la fonction de
programmation, en appuyant sur cette
touche on remonte au menu supérieur.
Pour accéder aux paramètres de
programmation. Si la valeur du paramètre
a été modiée, cette touche permet de
conrmer la valeur indiquée.
Pour diminuer les valeurs ou pour changer
le paramètre afché.
Pour augmenter les valeurs ou pour
changer le paramètre afché.

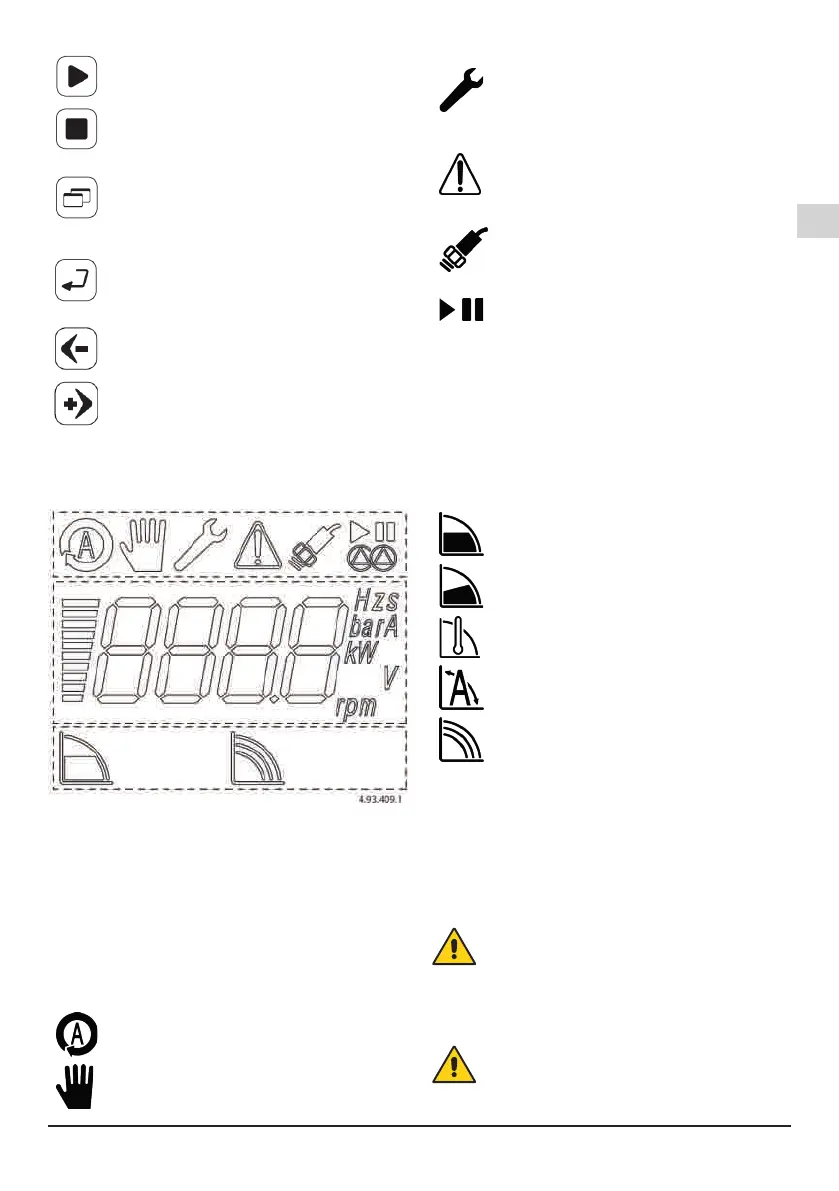

3.4. Interface graphique
L'interface graphique de l'écran est partagée en
trois secteurs d'afchage:
- indicateurs de base
- écran d'informations
- mode d'opération
3.5. Indicateurs de système
Fonctionnement automatique
Indique que l'unité fonctionne en mode
automatique.
Fonctionnement manuel
Indique que l'unité fonctionne en mode
manuel.
Programmation activée
Indique que l'on se trouve dans le menu
de programmation. Quand l'icône clignote,
une valeur est en train d'être modiée.
Conrmer avec ENTER.
Alarmes
Indique qu'il y a une alarme. Sur l'écran,
apparaît le code de l'erreur survenue.
Lorsqu'on est en mode de programmation,
l'indicateur d'alarme n'apparaît pas.
Indicateur d'état du capteur
Indique la présence d'un capteur. S'il
clignote, le capteur n'est pas présent ou est
en panne.
État de fonctionnement de la pompe
Les deux symboles indiquent si la pompe
travaille ou si elle est en pause.
3.6. Écran d'informations
Il est composé d'une barre incrémentale
proportionnelle à la valeur mesurée sur l'écran
et aux unités de mesure. L'écran est rétroéclairé
et l'éclairage s'éteint après 20 sec. d'inactivité du
système.
3.7. Mode d'opération
Option pression constante
L'unité maintient la pression constante.
Option pression proportionnelle
l'unité maintient la pression proportionnelle
à la demande d'eau.
Option température constante
L'unité maintient la température constante.
Option à débit constant
L'unité maintient le débit constant.
Option manuelle
L'unité maintient le nombre de tours
constant.
3.8. Application avec pompes submersibles
ou câbles de grande longueur
Si l'on veut commander des pompes submersibles
(ou de surface) dont la distance du variateur
de fréquence est supérieure à 5 m, consulter le
paragraphe 19.
Le moteur immergé doit fonctionner avec
une fréquence comprise entre 30 Hz
(fréquence minimum de travail) et 50 Hz
(fréquence maximale) pour les moteurs de
50 Hz et entre 30 et 60Hz pour les moteurs
de 60Hz.
La rampe d'accélération de 0 à 30 Hz et de
décélération de 30 à 0 Hz doit être la plus
brève possible, de manière compatible avec le
moteur à commander.
