9.1 Austausch Gleitringdichtung
Gleitringdichtung (36.00), den rotierenden Gleitring von der Wel-
le (64.00) ohne die Welle zu riefeln und den festen Gegenring
vom oberen Deckel (34.02) abziehen.
Überprüfen, ob die Wickelrichtung der Feder der neuen
Gleitringdichtung zur Drehrichtung der Welle paßt: im
Gegenuhrzeigersinn vom Gegenring aus gesehen.
Sich vergewissern, daß alle Teile, mit denen die Dichtung in
Kontakt kommt, sauber sind und daß keine Grate und scharfen
Kanten vorliegen.
Die Spaltringe aus EPDM-Kautschuk (Äthylenpropylen) dür-
fen auf keinen Fall mit Öl oder Fett in Berührung kommen.
Zur Erleichterung der Dichtring-Montage werden Welle, Sitz
des festen Teils und Dichtungsringe mit sauberem Wasser oder
einem anderen Schmiermittel eingeschmiert, das mit dem Ma-
terial der Dichtringe kompatibel ist.

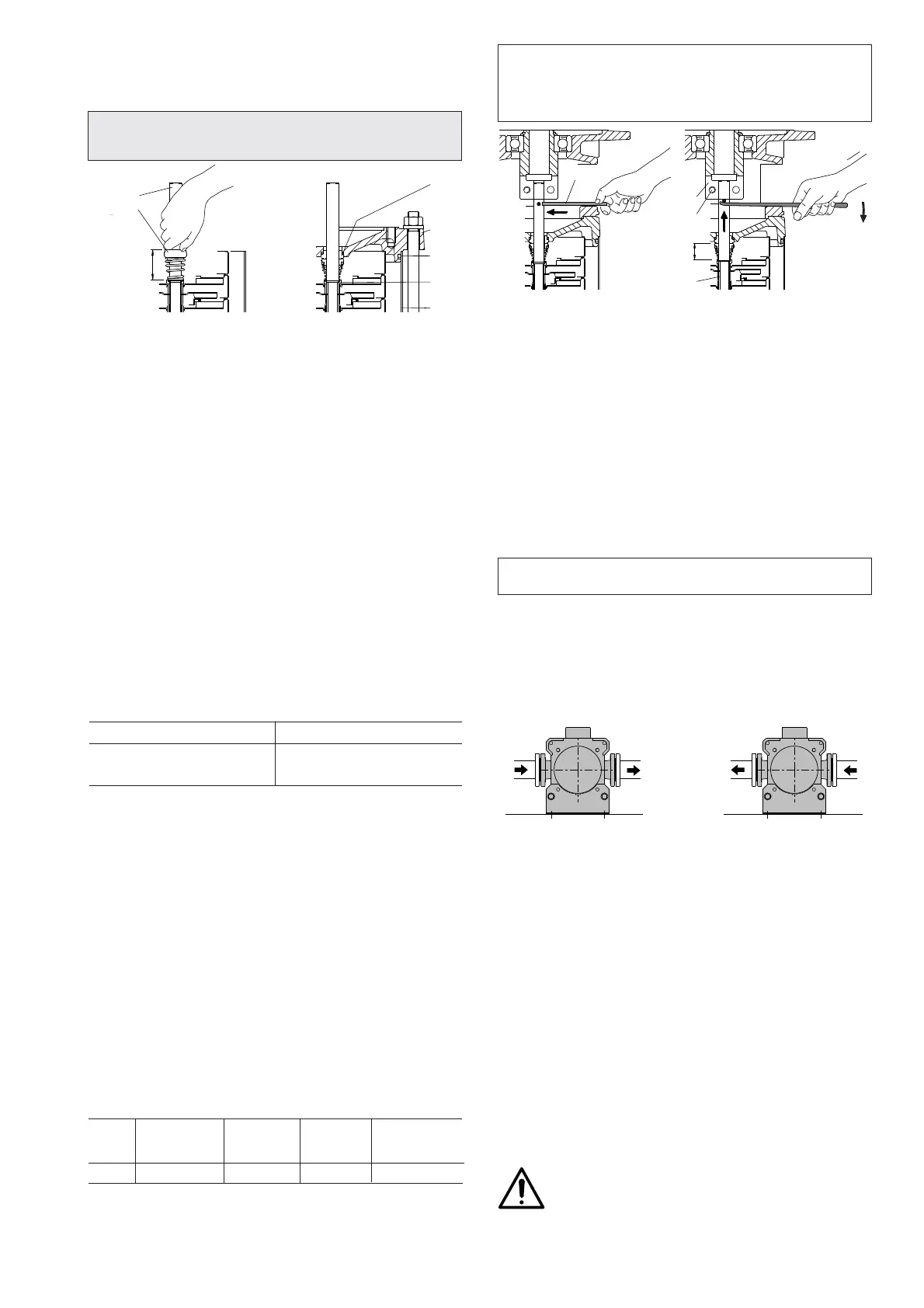

Den drehbaren Teil auf die Welle (64.00) bis zum Schulterring
(36.52) schieben, ohne die Feder zusammenzudrücken. Die
Länge vorher und hinterher kontrollieren und den Gleitring bis
zur ursprüngliche Länge anheben (L1 in Abb. 5).
Auf diese Weise wird dann die korrekte Federkompression bei
der Montage des festen Teils und anschließend die Blockierung
der Welle in der Kupplung (L2 in Abb. 6b) gewährleistet.
Bei der Montage sind die notwendigen Vorsichtsmaßnahmen
anzuwenden, um die Oberflächen der Gleitringdichtung nicht
durch Schläge oder verkantete Stöße zu beschädigen.
9.2. Austausch Kugellager
Beim Austausch des Kugellagers (66.00) ist ein Lager vom Typ
2Z, C3 in der auf dem auszutauschenden Lager markierten
Größe und mit einem für die Betriebstemperatur geeigneten
Fett einzubauen.
Die Lagergröße hängt von der Motorgröße ab:
Motorgröße Kugellager
100-112 6208, 2Z, C3
132 6310, 2Z, C3
160-180 6313, 2Z, C3
9.3. Lager erste Stufe und Zwischenlager
Die Pumpen MXV 50-16, 65-32 und 80-48 haben eine Lager-
hülse (64.10) auf der Welle (64.00) und ein Lager im Stufen-
gehäuse (25.03) hinter dem ersten Laufrad (laut Sauganord-
nung). Ab MXV 50-1611, MXV 65-3208 und MXV 80-4806
liegt
außerdem ein Zwischenlager vor
(siehe Kapitel 13.1.)
.
Vor dem Ausbau ist die Position der einzelnen Stufengehäuse
und der einzelnen Abstandshülsen zu markieren, um die Neu-
montage sachgerecht ausführen zu können (siehe Längen und
Hülsenposition auf Schnittzeichnung, Kapitel 13.2.).
10. Neumontage
Die Neumontage erfolgt in umgekehrter Reihenfolge der Ar-
beitsschritte beim Ausbau (siehe Kapitel 9.).
Den Zustand der Runddichtringe (14.20) überprüfen und bei
Beschädigung austauschen. Sich vergewissern, daß die Rund-
dichtringe (14.20) richtig in ihren Sitzen auf dem Pumpen
gehäu-
se (14.00) und auf dem oberen Deckel (34.02) eingesetzt sind.
Dichtungsringe mit sauberem Wasser oder einem anderen
kompatibeln Schmiermittel einschmieren.
10.1. Anzugsmomente
Beim Anziehen der Muttern (28.04) darauf achten, daß die
Welle mit dem Gegenschlüssel auf der gegenüberliegenden
Seite nicht geriefelt wird.
ACHTUNG! Die Muttern (61.04) auf den Verbindungsschrau-
ben (61.02), die Schrauben (61.07) auf dem oberen Deckel
und die Schrauben (70.18) mit den Muttern (70.19) auf der
Antriebslaterne müssen überkreuz auf diametral gegenüber-
liegenden Positionen gleichmäßig angezogen werden.
10.2. Einstellung des Pumpenläufers
Den Läufer vertikal und aus der stehender Stellung (Abb. 6a)
anheben. Dabei einen Stift im Wellenloch anheben, bis er sich
unter der Kupplung (64.22) befindet.
In dieser Stellung (Abb. 6b) ist die Welle (64.00) durch gleichmäßi-
ges Anziehen der Schrauben (64.25) in der Kupplung zu blockieren.
Den Stift abziehen.
Motor wie in Kapitel 4. angegeben einbauen.
11. Horizontale Installation
11.1. Montage Stützfüße
Für die Montage der Stützfüße werden alle vier Muttern (61.04)
auf den Verbindungsschrauben (61.02) abgenommen (siehe
Schnittzeichnung, Kapitel 13.).
ACHTUNG! nicht nur die beiden Muttern auf der Befesti-
gungsseite des Stützfusses am oberen Deckel lösen.
Zur Abnahme der 4 Muttern (61.04) muß die Antriebslaterne
(32.00) ausgebaut werden.
Bei Pumpe in senkrechter Position sind die Ausbauschritte 1-6
in Kapitel 9. durchzuführen.
Unterlegscheiben (61.03) abnehmen und den Stützfuß (61.30)
auf der Seite des oberen Deckels (34.02) in Entsprechung der
für die Anlage geeigneten Ausrichtung des Pumpengehäuses
(14.00) befestigen: Saugleitung links und Druckleitung rechts
oder umgekehrt (Abb. 7)
Die beiden Unterlegscheiben (61.03) nicht auf dem Stützfuß
einsetzen, wenn die Verbindungsschrauben (61.02) nicht über
die Muttern (61.04) hinausstehen.
Die 4 Schrauben überkreuz auf diametral gegenüberliegen-
den Positionen anziehen. Anzugsmomente wie in Kapitel 10.1.
Die Antriebslaterne (32.00) mit der Kupplung (64.22) montieren
und die Pumpenwelle laut Kapitel 10.2. positionieren.
Den Motor laut Kapitel 4. einbauen und den Klemmkasten gegenüber
dem Stützfuß (61.30) in der für die Anlage geeigneten Position ausrichten.
Nach Anordnung der Pumpe in horizontaler Position wird der
zweite Stützfuß (61.30) an der Grundplatte (61.00) mit den
Schrauben (61.32), Unterlegscheiben (61.34) und Muttern
(61.36) befestigt. Planarität der Auflage gegenüber dem ersten
Stützfuß kontrollieren.
12. Ersatzteile
Bei einer eventuellen Ersatzteil-Bestellung bitte Teile-Benen-
nung, Teile-Nummer nach Schnittzeichnung (Kapitel 13.) und
Typenschild-Daten (Typ, Datum und Fabriknummer) angeben.
Wenn Pumpen zu inspektionieren oder reparieren
sind, müssen diese vor Versand/Bereitstellung entleert
sowie außen und innen sorgfältig gereinigt werden.
Änderungen vorbehalten.
