1.5 Servizio di supporto tecnico
Qualsiasi ulteriore informazione sulla documentazione, sui
servizi di assistenza e sulle parti dell’apparecchio, può esse-
re richiesta a Calpeda S.p.A. (vedi paragrafo 1.2)
2 DESCRIZIONE TECNICA
Pompa autoadescante monoblocco con eiettore incorpo-
rato
.
NG, NGL: versione con corpo pompa in ghisa.
NGX: versione con corpo pompa in acciaio inossidabile
(AISI 304).
B-NG: versione con corpo pompa e raccordo in bronzo.
Le pompe in bronzo vengono fornite completamente ver-
niciate.
2.1 Uso previsto
Per acqua e altri liquidi puliti non aggressivi per i materiali
della pompa. Per acqua di superficie leggermente sporca.
Temperatura liquido: da 0 °C a +40 °C (da 0 °C a +35 °C per
NGL, NGX).
2.2 Uso scorretto ragionevolmente prevedibile
L’apparecchio è stato progettato e costruito esclusiva-
mente per l’uso descritto nel par. 2.1.
È assolutamente vietato l’impiego
dell’apparecchio per usi impropri, e modalità di
uso non previste dal presente manuale.
L’utilizzo improprio del prodotto deteriora le caratteristi-
che di sicurezza e di efficienza dell’apparecchio, Calpeda
non può essere ritenuta responsabile per guasti o infortu-
ni dovuti all’inosservanza dei divieti sopracitati.
Non usare l’apparecchio in stagni, vasche e
piscine quando nell’acqua si trovano persone.
2.3 Marcatura

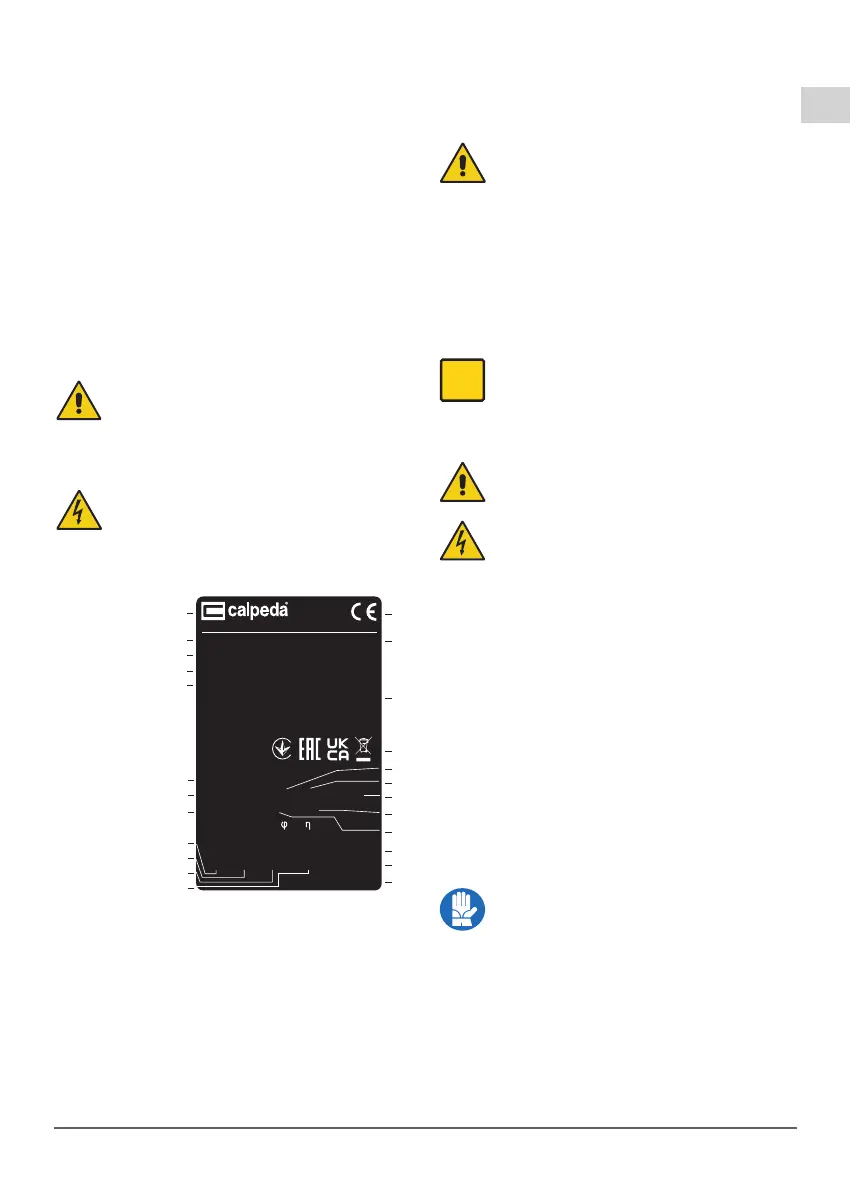

Di seguito una copia della targhetta di identificazione
presente sull’involucro esterno della pompa.
3 CARATTERISTICHE TECNICHE
3.1 Dati tecnici
Dimensioni di ingombro e pesi (vedi catalogo).
Velocità nominale 2900/3450 rpm
Protezione IP 54 (IP 55 Esecuzioni speciali)
Tensione di alimentazione/ Frequenza:
- fino a 240V 1~ 50/60 Hz
- fino a 480V 3~ 50/60 Hz
Pressione sonora: 70 dB (A).
Avviamenti/ora max 40 ad intervalli regolari.
Pressione finale massima ammessa nel corpo pompa
100 m (10 bar), 80 m (8 bar) per NGL, NGX.
Pressione massima in aspirazione: PN (Pa) - Hmax (Pa).
3.2 Ambiente in cui viene posizionata la pompa
Elettropompe previste per luoghi aerati e protetti dalle
intemperie con temperatura massima ambiente di 40°C.
4 SICUREZZA
4.1 Norme comportamentali generiche
Prima di utilizzare il prodotto è necessario
conoscere tutte le indicazioni riguardanti la
sicurezza.
Si deve leggere attentamente e seguire tutte le istruzioni
tecniche, di funzionamento e le indicazioni qui contenute per
i differenti passaggi: dal trasporto allo smaltimento finale.
I tecnici specializzati sono tenuti al rispetto dei regolamen-
ti, regolamentazioni, norme e leggi del paese in cui la
pompa è venduta.
L’apparecchio è conforme alle vigenti norme di sicurezza.
L’uso improprio può comunque provocare danni a perso-
ne, cose o animali.
Il fabbricante declina ogni responsabilità in caso di tali
danni o da uso in condizioni diverse da quelle indicate in
targa e nelle presenti istruzioni.
Rispettare la cadenza degli interventi di
manutenzione e la tempestiva sostituzione dei
pezzi danneggiati o usurati, permette
all’apparecchio di lavorare sempre nelle migliori
condizioni.Usare solo ed esclusivamente pezzi di
ricambio originali forniti da CALPEDA S.p.A.o da
un distributore autorizzato.
Non rimuovere o alterare le targhe apposte dal
fabbricante sull’apparecchio.
L’apparecchio non deve essere messo in
funzione in caso di difetti o parti danneggiate.
Le operazioni di manutenzione ordinaria e straordi-
naria, che prevedono uno smontaggio anche par-
ziale dell’apparecchio, devono essere effettuate
solo dopo aver interrotto l’alimentazione dell’appa-
recchio stesso.
4.2 Dispositivi di sicurezza
L’apparecchio è costituito da una scocca esterna che impe-
disce contatti con gli organi interni e gli elementi in tensione.
4.3 Rischi residui
L’apparecchio, per progettazione e destinazione d’uso
(rispetto uso previsto e norme di sicurezza), non presen-
ta rischi residui.
4.4 Segnaletica di sicurezza e informazione
Per questo tipo di prodotto non è prevista segnaletica sul pro-
dotto
.
4.5 Dispositivi di protezione individuale (DPI)
Nelle fasi di installazione avviamento e manutenzione si
consiglia agli operatori autorizzati di valutare, quali siano
i dispositivi idonei al lavori descritti.
Nelle operazioni di manutenzione ordinaria e straordina-
ria, è previsto l’uso dei guanti per la protezione delle
mani.
Segnale DPI obbligatori
PROTEZIONE DELLE MANI
(guanti per la protezione da rischio chimico,
termico e meccanico)
5 TRASPORTO E MOVIMENTAZIONE
Il prodotto è imballato per mantenere integro il contenuto.
Durante il trasporto evitare di sovrapporre pesi eccessivi.
Assicurarsi che durante il trasporto la scatola non sia
libera di muoversi.
Non sono necessari particolari mezzi per trasportare l’ap-
parecchio imballato.
I mezzi per trasportare l’apparecchio imballato, devono
essere adeguati alle dimensioni e ai pesi del prodotto
scelto (vedi dimensioni di ingombro a catalogo).
i
IT
NG,NGL,NGX Rev.6 - Istruzioni originali Pagina 3 / 64
XXXXXXX
Q min/max X/X m
3
/h
IEC 60034-1 IECX/X
AAAAXXXXX
XXX
XXX
XXX
H max/min X/X m
ESCC2900 MEI≥ XX η
XX kg
IP XX
n XXXX/min
V
XXX
XXX
XXX
%
XXX
XXX
XXX
cos
XXX
XXX
XXX
230∆/400Y V3~50Hz (XX μF) X/X A
XXXXXXXX
S1 l.cl. X
XX kW (XXHp) S.F.
1
0
2
3
21
4
5
15
16
11
13
19
20
22
6
11
7
9
10
12
8
18
17
14
Montorso (VI) Italy IT 00142630243
Made in Italy
0 Fabbricante
1 Tipo
2 Portata
3 Prevalenza
4 Potenza nominale
5 Tensione
6 Frequenza
7 Corrente
8 Velocità nominale
9 Tipo di servizio
10 Classe isol.
11 Certificazioni
12 AAAA Anno di
fabbricazione
12 XXXX nr. Matricola
13 Peso
14 Eventuali note
15 Tensione
16 % carico
17 cos
18 Rendimento
19 Protezione
20 Efficenza motore
21 Efficenza pompa
22 Condensatore
