页码 48 / 64 NG,NGL,NGX Rev. 7 - 安装使用手册
中文
- 由于产品使用者没有按照说明及本手册的通告信息操
作造成的损坏
- 未经制造商认可的对产品的任何改变而造成的损坏
- 由非专业人员操作造成的损坏
- 由不当的维修造成的损坏
1.5 技术支持
任何技术支持、备件及更多的产品信息均可联系：
Calpeda S.p.A. (附件1.2章).
2 技术说明
带内置喷射器的一体化自吸泵
NG, NGL: 带铸铁泵壳的泵型
NGX: 带不锈钢泵壳的泵型
(AISI 304).
B-NG: 带青铜泵壳的泵型.
(青铜泵壳被喷漆所覆盖).
2.1 预期用途
用于输送水和其它对泵体材料无磨蚀的洁净流体，
或轻度污水
液体温度0 +40 (0 °C +35 °C 为 NGL, NGX).
2.2 不当使用
本产品只用于2.1中所述用途
除了本说明手册中指示的用途外,严禁其他不
当用途
不当使用将降低本产品的安全性和效率,由于不当使用
而造成的损坏和意外,CALPEDA不承担责任
严禁用于可能有人员进入或与水接触的池塘
、水箱或游泳池
2.3 标记

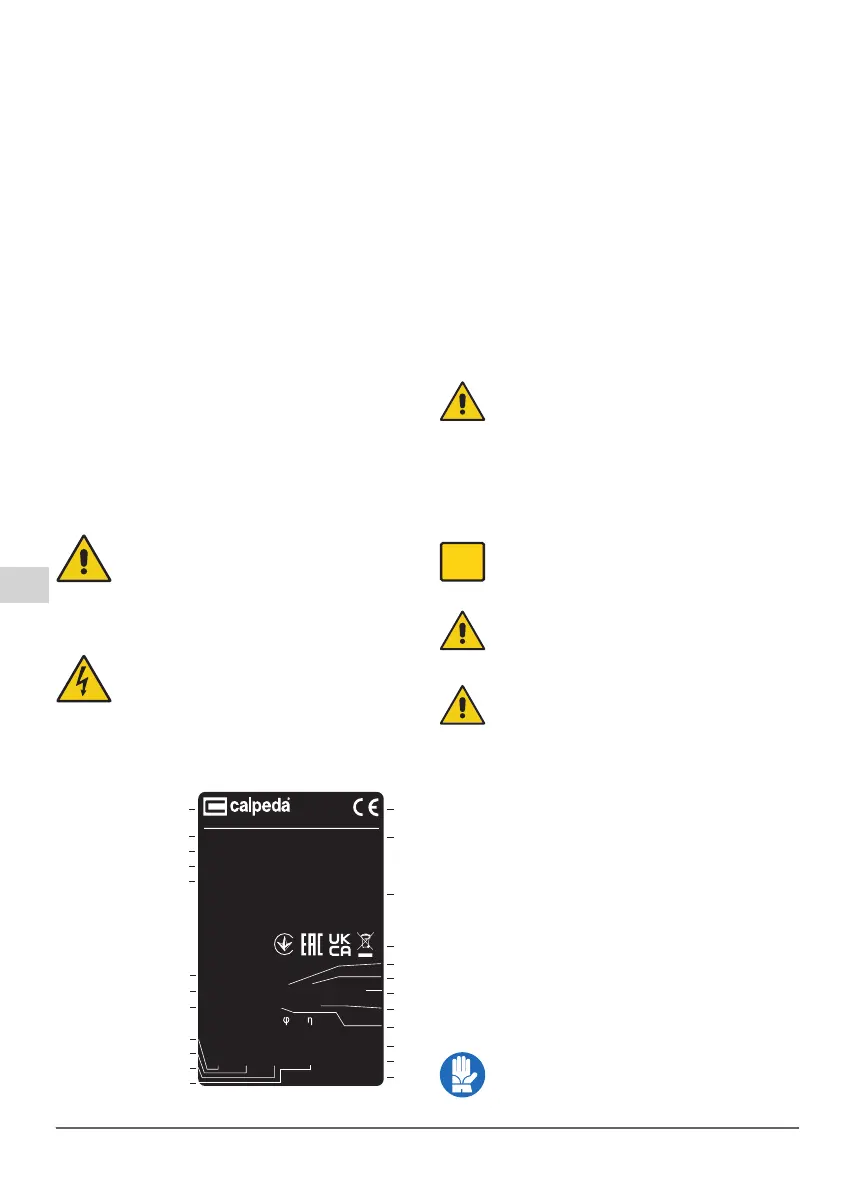

下面给出的是泵外壳上的标牌的图片（见 图）
3 技术特性
3.1 技术参数
尺寸和重量（详见产品样本）
额定转速 2900/3450rpm
保护等级 IP54 （特殊结构为IP 55）
电压/频率: - 高达 240V 1~ 50/60 Hz
- 高达 480
V 3~ 50/60 Hz
噪音水平≤70分贝(A).
最大启动次数/小时: 每隔一定间隔下 40次
最大工作压力为 100 m (10 bar), 80 m (8 bar) 为
NGL, NGX.
最大吸入压力：PN (Pa) - Hmax (Pa).
3.2 工作条件
请安装在可遮蔽风雨通风良好的场所，最高 环境温度
为40℃
4 安全性
4.1 总则
使用本产品前应了解有关安全的指示
仔细阅读所有的操作说明和从搬运到处理的每
一步指示专业技术人员必须认真遵从所有的适
用标准和法律，包括产品应用地当地的规章
产品安装使用应符合现行的安全法规
不当的使用可能会对人身、动物和其他对象造
成损害
制造商对由于不当使用或未按本操作手册和标
牌的标示使用所造成的损坏不负责任
按照日程维护计划表操作并及时更换损坏的部
件可使产品工作在最佳状态
使用CALPEDA S.P.A或其指定代理商提供的
原厂配件
不要撕下或改变产品上的标识
当产品有问题或部件有损坏的情况下不要启动
产品
由于维修时会全部或部分的拆开产品,因此之
前务必断开供电电源
4.2 安全装置
本产品具有全外部壳体,可防止与内部部件的任何接触
4.3 剩余风险
当按照本产品的设计功能和所有安全规则使用本产品
时没有剩余风险
4.4 通告和安全预示
没有任何安全预示在此类产品上面
4.5 个别的保护装置
在安装、使用和维修期间，建议操作人员使用适合此
操作的个别保护装置或手段当进行日常或个别的维修
工作时
标示的个别保护装置
手的保护
（防热、化学品和机械损害的手套）
i
XXXXXXX
Q min/max X/X m
3
/h
IEC 60034-1 IECX/X
AAAAXXXXX
XXX
XXX
XXX
H max/min X/X m
ESCC2900 MEI≥ XX η
XX kg
IP XX
n XXXX/min
V
XXX
XXX
XXX
%
XXX
XXX
XXX
cos
XXX
XXX
XXX
230∆/400Y V3~50Hz (XX μF) X/X A
XXXXXXXX
S1 l.cl. X
XX kW (XXHp) S.F.
1
0
2
3
21
4
5
15
16
11
13
19
20
22
6
11
7
9
10
12
8
18
17
14
Montorso (VI) Italy IT 00142630243
Made in Italy
0 制造商
1 型号
2 流量
3 扬程
4 额定功率
5 电源电压
6 频率
7 电流
8 转速rpm
9 运行工作制
10 绝缘.等级
11 认证
12 AAAA 建设年份
12 XXXX 序列号
13 重量
14 注释
15 电压
16 %负荷
17 功率因数
18效率
19 保护等级
20 能效等级
21 能效等级
22 电容
IST NG_NGX_NGL REV7 05_2021.qxp_MXS 11_03con gall 24/05/21 09:59 Pagina 48
