CAME A3000 User Manual

Pag. 16 - Manuale FA01810-IT - 06/2022 - © CAME S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifi ca in qualsiasi momento senza obbligo di preavviso. - Istruzioni originali

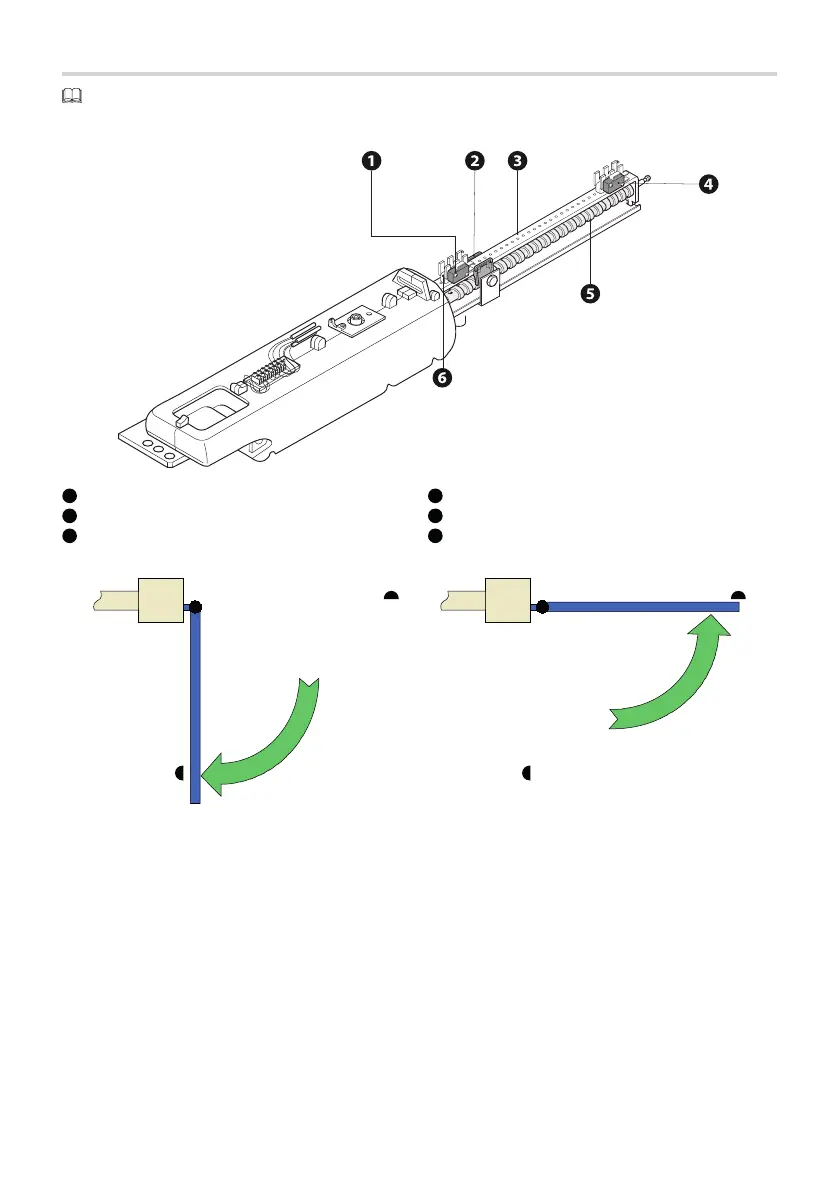

Regolazione dei micro di finecorsa di apertura e di chiusura
Solo i modelli A3000A e A5000A hanno i micro di fi necorsa sia di apertura sia di chiusura. Tutti gli altri modelli
hanno solo il micro di fi necorsa di apertura.
1
Microinterruttore di fi necorsa in apertura
2
Slitta di azionamento del microinterruttore
3
Asta porta microinterruttore
4
Microinterruttore di fi necorsa in chiusura
5
Vite senza fi ne
6
Vite di fi ssaggio
Regolazione in apertura
Sbloccare il motoriduttore.
Portare l'anta nella posizione di apertura massima desiderata.
Svitare le viti di fi ssaggio del gruppo microinterruttore di
apertura.
Far scorrere il gruppo microinterruttore sull'asta porta
microinterruttore fi no all'inserimento sulla slitta di
azionamento del microinterruttore.
Fissare il gruppo microinterruttore con le viti di fi ssaggio.
Regolazione in chiusura
Sbloccare il motoriduttore.
Portare l'anta nella posizione di chiusura.
Svitare le viti di fi ssaggio del gruppo microinterruttore di
chiusura.
Far scorrere il gruppo microinterruttore sull'asta porta
microinterruttore fi no all'inserimento sulla slitta di
azionamento del microinterruttore.
Fissare il gruppo microinterruttore con le viti di fi ssaggio.

CAME A3000 Specifications

General

Max Gate Weight	800 kg
Power Supply	230 V AC
Motor Voltage	230 V AC
Thrust	3000 N
Intermittence Factor	30%
Operating Temperature	-20°C to +55°C
Protection Level	IP54
Voltage	230 V
Safety Features	Obstacle detection
