CAME A3000 User Manual

Page 17 - Manuel FA01810-FR - 06/2022 - © CAME S.p.A. - Le contenu de ce manuel est susceptible de subir des modifi cations à tout moment et sans aucun préavis. - Traduction des instructions originales
BRANCHEMENTS ÉLECTRIQUES
Avant d'intervenir sur l’armoire de commande, la mettre hors tension.
Pour pouvoir accéder au bornier, enlever le couvercle de protection.
Pour des raisons d'espace, les condensateurs des versions 110 V doivent être placés dans l'armoire.

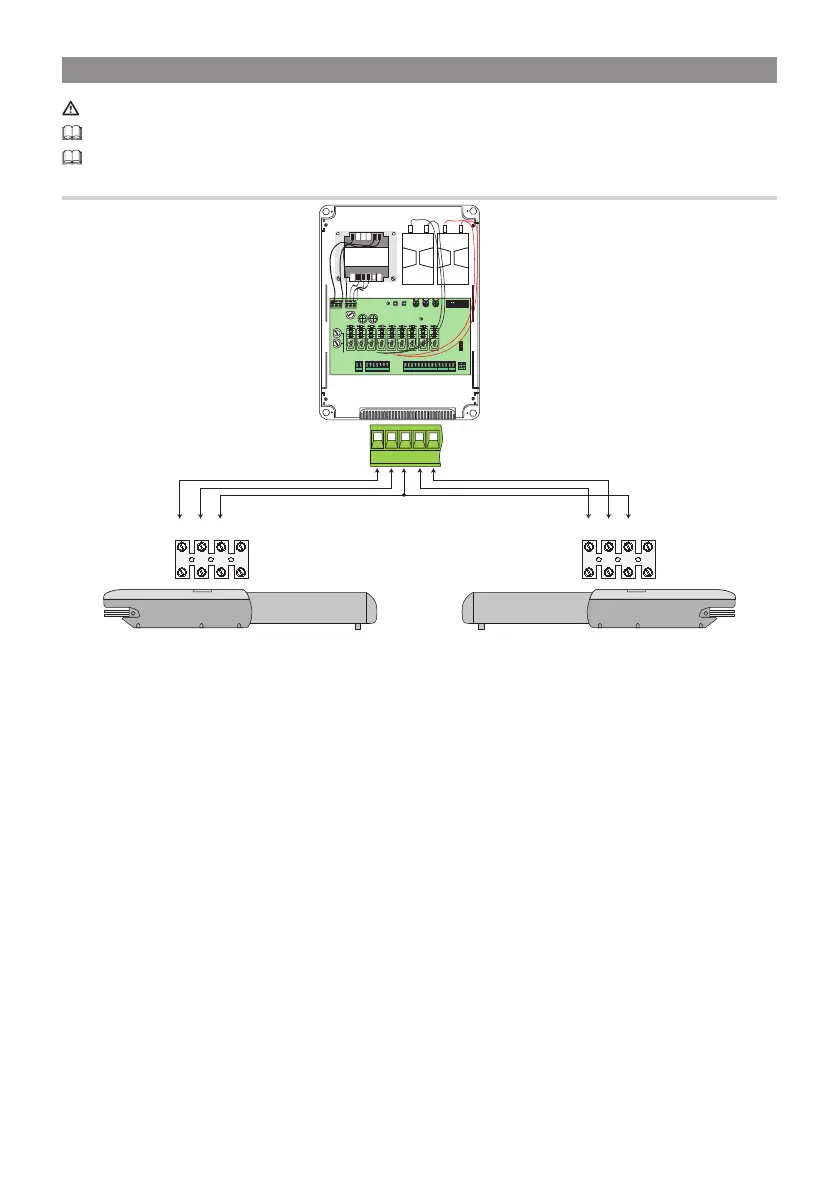

Connexion de 2 moteurs à l'armoire de commande ZA3P ou ZM3E.
1
234
L2T
L1T
0
24
12
QUADRO COMANDO
FUSIBILI
LINEA 5A
ZA3
CH1
AF
FUSIBILE
CENTRALINA
2A
T.L.
T.C.A.
TR2M.
21 345678910O
N
CH2
U V W X Y E E3
10 11 S 1 2 3 3P 4 5 7 2 C1 CX B1 B2
L1 L2
U
V
W
X
Y
U V W U V W
M1
M2

CAME A3000 Specifications

General

Max Gate Weight	800 kg
Power Supply	230 V AC
Motor Voltage	230 V AC
Thrust	3000 N
Intermittence Factor	30%
Operating Temperature	-20°C to +55°C
Protection Level	IP54
Voltage	230 V
Safety Features	Obstacle detection
