CAME A3000

Page 19 - Manuel FA01810-FR - 06/2022 - © CAME S.p.A. - Le contenu de ce manuel est susceptible de subir des modifi cations à tout moment et sans aucun préavis. - Traduction des instructions originales

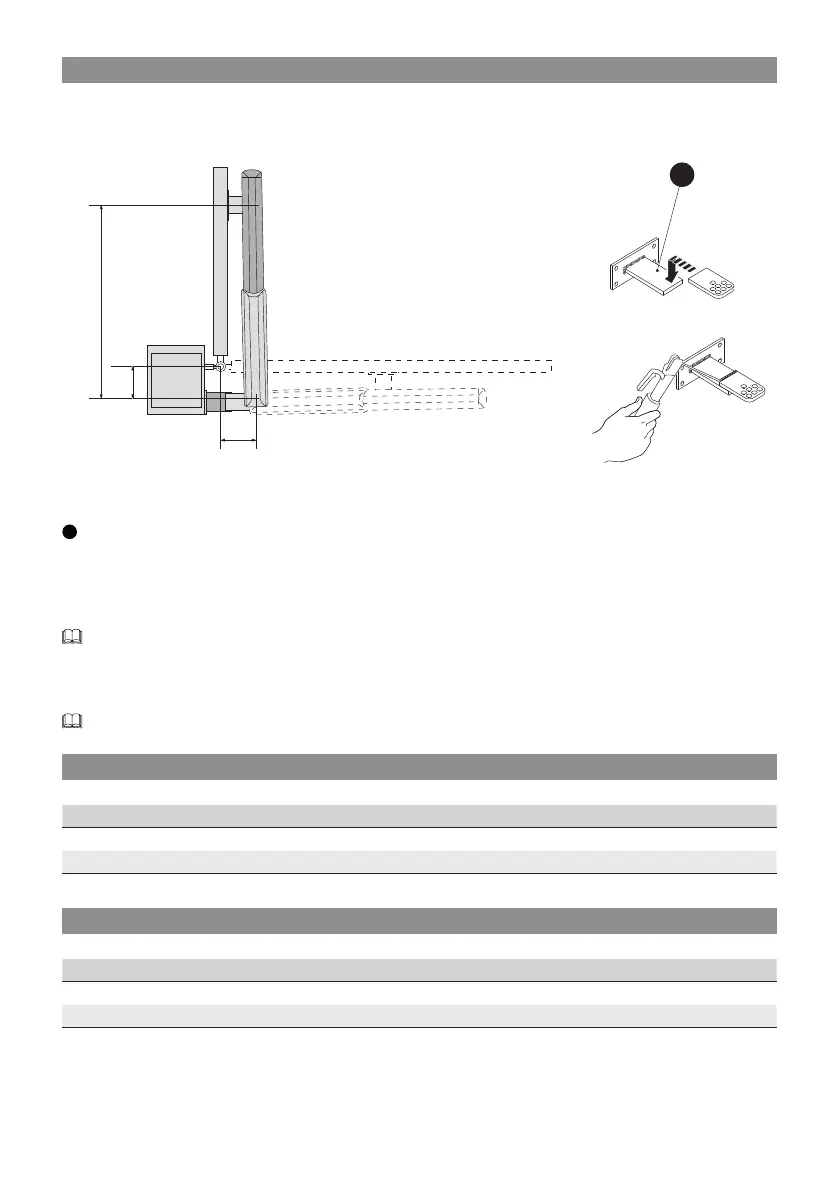

OUVERTURE VERS L'EXTÉRIEUR
1
2
A
A
B
E
A
Étrier supplémentaire (non fourni)
Noter les valeurs A et B.
Fixer l’étrier de fi xation au pilier à un étrier supplémentaire et l'appliquer au pilier.
Ouvrir le portail et noter la valeur E.
Ouverture max. portail: 90°.
Fixer l'étrier de fi xation au portail.
E ectuer les branchements électriques.
Repositionner et régler le groupe micro-interrupteur d'arrêt à l'ouverture.
Respecter les dimensions indiquées dans le tableau.
A3000 A3006 A3010 A3100 A3106
Ouverture vantail (°) A B E
90 130 130 720
90 130 130 720
A5000 A5006 A5010 A5100 A5106
Ouverture vantail (°) A B E
90 200 200 920
90 200 200 920
