PROGRAMMAZIONE
F U S . L I N E A 5 A
FUS. ACCESSORI 2A
SENS.
VEL. RALL.
T.C.A. APER.PARZ.
CH1 CH2 F.APRE F.CHIUDE
BXE24
QUADRO COMANDO
ENCODER
ZBXE24
SCHEDA BASE -
MOTHERBOARD
- CARTE BASE -
GRUNDPLATINE
- TARJETA BASE
22
22
2
1616
1616
16
33
33
3
99
99
9
88
88
8
1010
1010
10
1111
1111
11
1212
1212
12
44
44
4
77
77
7
55
55
5
1313
1313
13
1515
1515
15
66
66
6
1414
1414
14
11
11
1

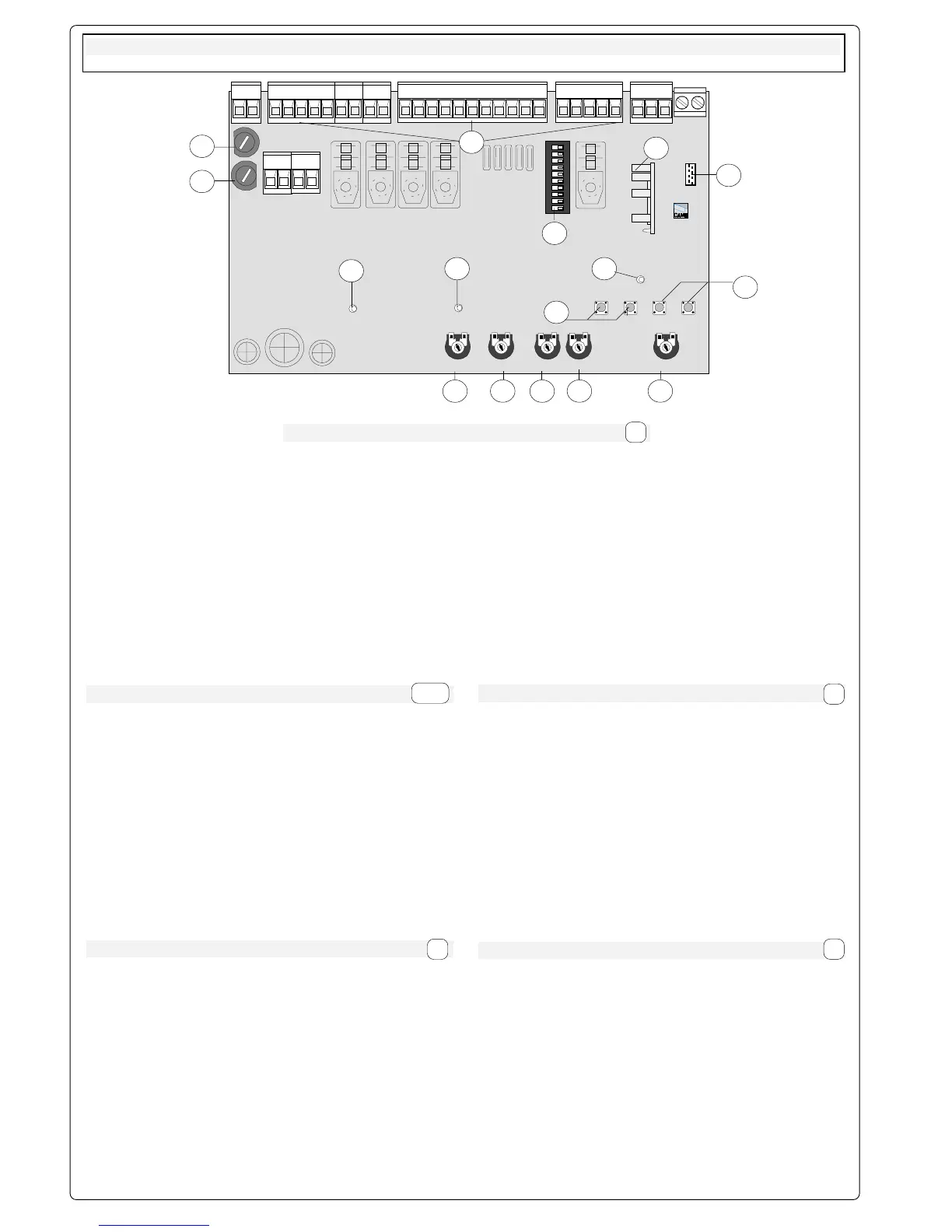

COMPOSANTS PRINCIPAUX
1 Plaque à bornes pour les branchements
2 Fusibles de ligne 5A
3 Fusible accessoires 2A
4 Branchement carte radiofréquence (voir tableau)
5 LED de signalisation code radio
6 Boutons-poussoirs mémorisation code radio
7 Dip-switch "sélection fonction"
8 Trimmer AP.PARZ.: Réglage Ouverture partielle
9 Trimmer TCA: Réglage Temps de fermeture automatique
10 Trimmer RALL.: Réglage vitesse de ralentissement
11 Trimmer VEL.: Réglage vitesse de mouvement
12 Trimmer SENS: Réglage sensibilité ampèremétrique
13 LED de signalisation fermeture automatique et prog.encoder
14 Boutons-poussoir programmation fin de course
15 Carte fixe Encodeur
16 LED de signalisation pour dispositif ampèremétrique
F
COMPONENTES PRINCIPALES
1 Caja de bornes para las conexiónes
2 Fusible de linea 5A
3 Fusible accesorios 2A
4 Conexión tarjeta radiofrecuencia (vedas tabla)
5 LED de señal código radio
6 Teclas memorización código radio
7 Dip-switch "seleción función"
8 Trimmer AP.PARZ.: Regulación Apertura parcial
9 Trimmer TCA: Regulación cierre automático
10 Trimmer RALL.: Regulación velocidad de ralentamiento
11 Trimmer VEL.: Regulación velocidad de marcha
12 Trimmer SENS: Regulación sensibilidad amperométrica
13 LED de señal cierre automático y programmación encoder
14 Teclas programación final de carrera
15 Tarjeta fija Encoder
16 LED de señal para dispositivo amperimétrico
E
HAUPTKOMPONENTEN
1 Anschluss-Klemmenleiste
2 5A-Sicherung Leitungs
3 2A-Sicherung Zubehörs
4 Steckanschluß Funkfrequenze-Platine (sehen Tabelle)
5 Anzeige-LED Funkcode
6 Funkcode-Speichertasten
7 "Funktionswahl" dip-switch
8 Trimmer AP.PARZ.: Einstellung Teilöffnung
9 Trimmer TCA: Einstellung Zeiteinstellung Schließautomatik
10 Trimmer RALL.: Einstellung Laufverlangsamung
11 Trimmer VEL.: Einstellung Laufgeschwindigkeit
12 Trimmer SENS: amperemetrische Ansprechempfindlichkeit
13 Anzeige-LED Schließautomatik und Programmier encoder
14 Endausschalter Programmiertasten
15 Feste Encoder-Platine
16 Anzeige-LED für Amperemetergerät
D
MAIN COMPONENTS
1 Terminal block for external connections
2 5A line fuse
3 2A accessories fuse
4 Socket radiofrequency board (see table)
5 Radio code signal LED
6 Buttons for storing radio code numbers
7 "Function selection" dip-switch
8 Trimmer AP.PARZ.: Partial opening adjustment
9 Trimmer TCA: automatic closing time adjustment
10 Trimmer RALL.: slowdown speed adjustment
11 Trimmer VEL.: operating speed adjustment
12 Trimmer SENS: sensitivity of amperometric safety system
13 Automatic closing and program encoder signal LED
14 Limit switch programming buttons
15 Encoder mother board
16 Signal LED for amperometric detector
GB
COMPONENTI PRINCIPALI
1 Morsettiere di collegamento
2 Fusibile di linea 5A
3 Fusibile accessori 2A
4 Innesto scheda radiofrequenza (vedi tabella)
5 LED di segnalazione codice radio
6 Pulsanti memorizzazione codice radio
7 Dip-switch "selezione funzioni"
8 Trimmer AP.PARZ.: regolazione apertura parziale
9 Trimmer TCA: regolazione tempo di chiusura automatica
10 Trimmer RALL.: regolazione velocità di rallentamento
11 Trimmer VEL.: regolazione velocità di marcia
12 Trimmer SENS: regolazione sensibilità amperometrica
13 LED di segnalazione chiusura automatica e prog.encoder
14 Pulsanti programmazione finecorsa
15 Scheda fissa Encoder
16 LED di segnalazione per dispositivo amperometrico
