CAME BXL04AGS - Page 88

24 0 10 11 E
L
N
C
X
+ E -
FC FA F
M N
10 11 E
M
+
+
-
-
Стр. 16 - Инструкция FA00000-RU - 02/2018 - © CAME S.p.A. - «Перевод оригинальных инструкций»

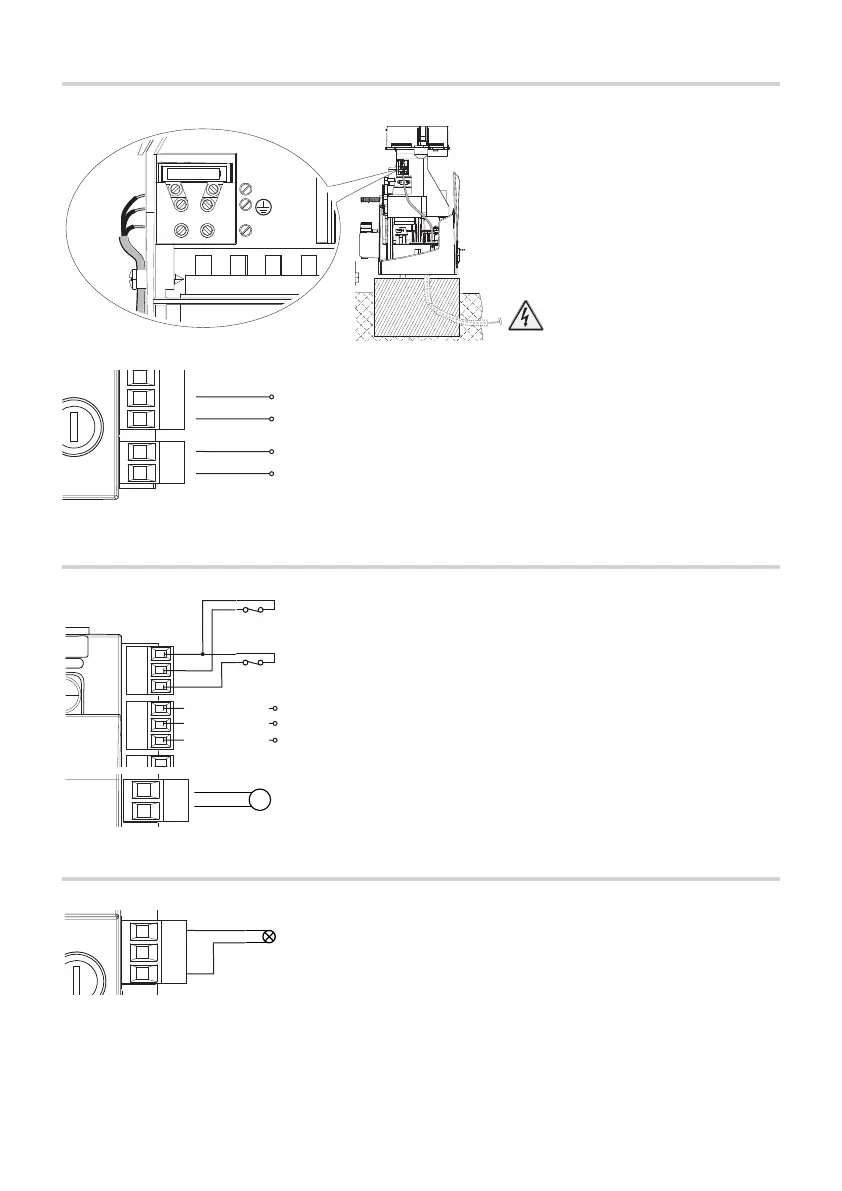

Контакты электропитания аксессуаров ~/=24В, 20Вт (макс.)
Контакты электропитания платы управления ~/=24В
Контакты электропитания ~230В,
50/60Гц
ЭЛЕКТРОПИТАНИЕ
Сигнальная лампа (макс. нагрузка контакта ~/=24В ― 25Вт)
Концевой выключатель закрывания (нормально-замкнутые
контакты)
Концевой выключатель открывания (нормально-замкнутые
контакты)
ПОДКЛЮЧЕНИЕ ПРИВОДА С ЭНКОДЕРОМ И КОНЦЕВЫМИ ВЫКЛЮЧАТЕЛЯМИ
Зеленый
Коричневый
Белый
Привод =24 В
Энкодер
УСТРОЙСТВА СИГНАЛИЗАЦИИ
