FROG A
CANCELLI AUTOMATICI
SCHEDA COMANDO
CONTROL BOARD
CARTE DE COMMANDE
STEUERPLATINE
TARJETA DE MANDO
119AS45-2
FRANÇAIS/NEDERLANDS/DEUTSCH
SÉRIE FROG |
SERIE FROG
|
BAUREIHE
FROG
8
6
5
2
4
7
10
9
3
1
9
1
10
3
4x1,5
3x1,5
230V
4x1
2x1,5
RG58
3x1
5x1
2x1
4x1
RX
TX
RX
TX
4x1,5
2x1
11
10

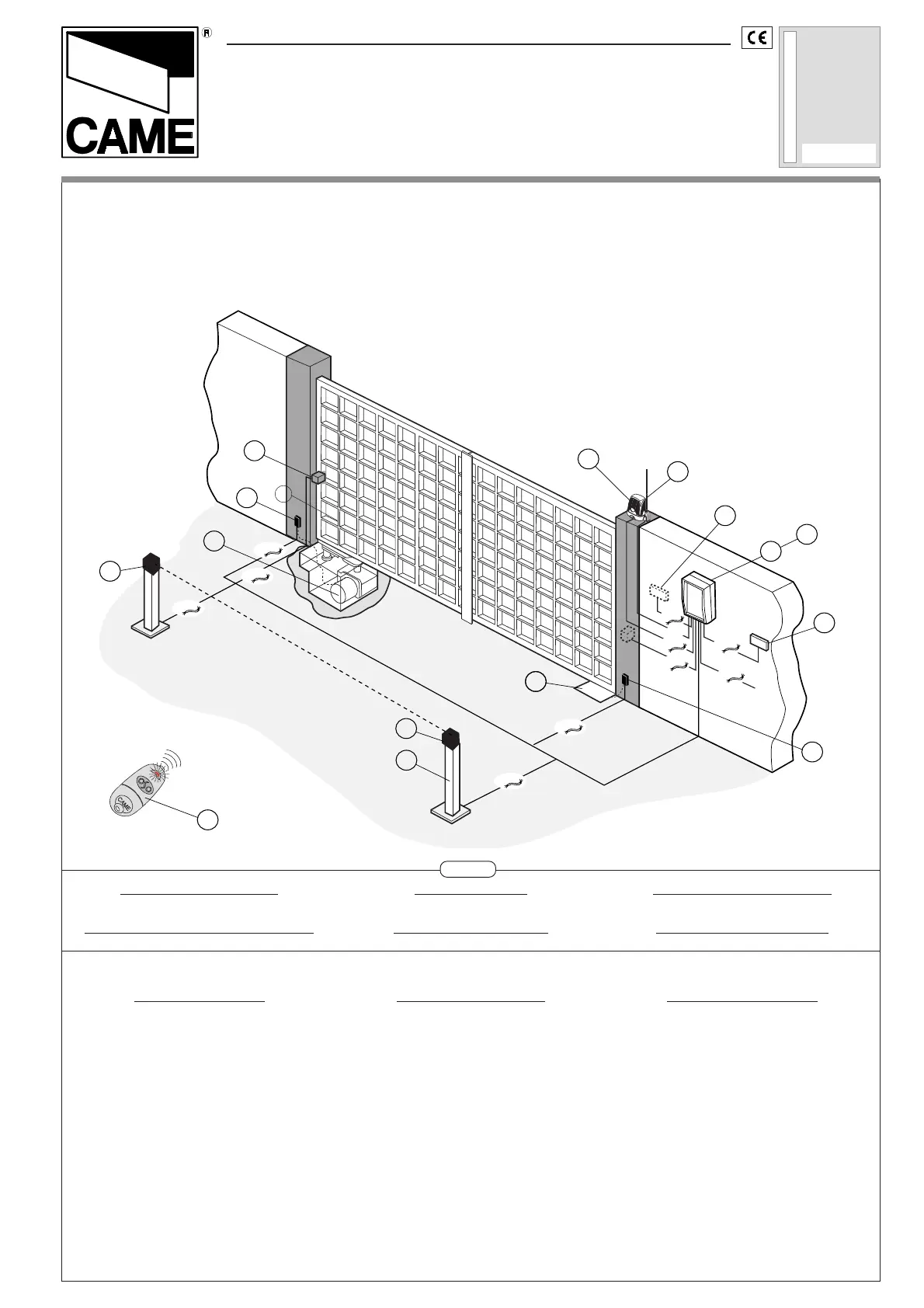

1 - FROG Antriebsmotor
2 - Schalttafel im Antrieb
3 - IR Lichtschranke
4 - Funkempfänger
5 - Schlsselschalter
6 - Außenantenne
7 - Interne Schalter
8 - Blinkleuchte “Tor in Bewegung”
9 - Lichtschrankeensäule
10 - Abeitungsdose für das Kabel vom
Getriebemotor (Es wird empfohlen, die
Anschlsse vom Kabel des Getriebe-
motors in der Ableitungsdose
durchzuführen)
11 - Handsender
Installation type Standard montage
1 - Groupe FROG
2 - Armoire de commande incorporée
3 - Photocellules de sécurité
4 - Récepteur radio
5 - Sélecteur a clé
6 - Antenne de reception
7 - Poussoir interne
8 - Clignotant de mouvement
9 - Colonne pour photocellule
10 - Boîte de derivation pour câble du
motoréducteur (il est conseillé
d’effectuer les connexions du câble du
motoréducteur dans les boîtes de
dérivation)
11 - Emetteur
Câbles d'alimentation moteur:
2 x 1.5 mm
2
jusqu'à 20 m
2 x 2.5 mm
2
jusqu'à 30 m
Câbles de branchement microinterrupteurs:
3 x 1 mm
2
Antriebsmotor-Verbindungskabel:
2 x 1.5 mm
2
bis 20 m
2 x 2.5 mm
2
bis 30 m
Microschalter-Verbindungskabel:
3 x 1mm
2
FROG A24
Automatisme pour portails à battant (montage enterré)
Automatisatie voor draaihekken (ondergrondse installatie)
Automatisierung für Flügeltore (Unterflurmontage)
Standaardinstallatie
1 - Motor FROG
2 - Stuurkast
3 - Veiligheidsfotocellen
4 - Ontvanger
5 - Sleutelschakelaar
6 - Antenne
7 - Drukknop
8 - Flitslamp
9 - Paaltje voor fotocel
10 - Verdeeldoosje voor motor (het is aan te
raden om de aansluitingen in de
verdeeldoos te maken)
11 - Zender
Bekabeling voor motor:
2 x 1.5 mm
2
tot 20 m
2 x 2.5 mm
2
tot 30 m
Bekabeling voor microswitches:
3 x 1 mm
2
To Next Page
