CAME G4000 User Manual

12
21 345678910
0
Rall.
Vel.
74
ZL 37
QUA D R O COMANDO
PT
L2T
L1TL2
L1
O
M
"A"
"B"
Max.Med.Min.
Min.Max.
1) Morsettiere di collegamento
2) Fusibile di linea 3.15A
3) Fusibile accessori 2A
4) Dip-switch "selezione funzioni"
5) Innesto scheda radiofrequenza (vedi tabella
pag.17)
6) Trimmer TCA: regolazione tempo di chiusura
automatica
7) Trimmer SENS: regolazione sensibilità
aperometrica
8) Pulsante memorizzazione codici
9) LED di segnalazione codice radio / chiusura
automatica
10) Connettori alimentazione motore
11) Connettori per il collegamento caricabatterie
(LB35)
12) Jumper selezione tipo di comando per pulsante in
2-7
I
1 Caja de bornes para las conexiónes
2 Fusibles de línea 3.15A
3 Fusible accesorios 2A
4 Dip-switch "seleccion función"
5 Conexión tarjeta radiofrecuencia (mirar tabla)
6 Trimmer TCA: regulación tiempo para el cierre
automático
7 Trimmer SENS: regulación sensibilidad amperométrica
8 Tecla memorización códigos
9 LED de señal código radio / cierre automàtico
10 Conectores para alimentación motor
11 Conectores para conexión carga baterías (LB35)
12 Jumper selección tipo de mando para tecla en 2-7
E
1 AnschlußKlemmenleiste
2 Hauptsicherung 3.15A
3 Zubehörsicherung 2A
4 "Funktionsauswahl" dip-Switch
5 Steckanschluß Funkfrequenz-Platine (siehe Tabelle)
6 Trimmer TCA: Einstellung der Schließautomatik
7 Trimmer SENS: Einstellung amperemetrische
Ansprechempfindlichkeit
8 Code-Speichertast
9 Schließautomatik / Anzeige LED-Funkcode
10 Steckverbinder Stromversorgung Motor
11 Steckverbinder für Batterieladegerät-Anschluß (LB35)
12 Steuerart-Wahljumper für Taste auf 2-7
D
1 Terminal block for external connections
2 3.15A line fuse
3 2A accessories fuse
4 "Function selection" dip-switch
5 Radiofrequency board socket (see table)
6 TCA trimmer: automatic closing time adjustment
7 SENS trimmer: amperometric sensitivity adjustment
8 Button for memorizing code numbers
9 Radio code / automatic closing signal LED
10 Connectors for power supply motor
11 Connectors for connection to battery charger (LB35)
12 Jumper for selection of type of control for button in 2-7
GB
1 Plaque à bornes de connexion
2 Fusibles de ligne 3.15A
3 Fusible de accessoires 2A
4 Dip-switch "sélection fonction"
5 Branchement carte radiofréquence (voir tableau)
6 Trimmer TCA: réglage temps de fermeture automatique
7 Trimmer SENS: réglage sensibilité amperometrique
8 Bouton-poussoir mémorisation codes code
9 LED de signalisation code radio / fermeture automatique
10 Connecteurs pour alimentation moteur
11 Connecteurs prévus pour le branchement chargeur de
batteries (LB35)
12 Pontet de sélection type de commande pour bouton-
poussoir en 2-7
F

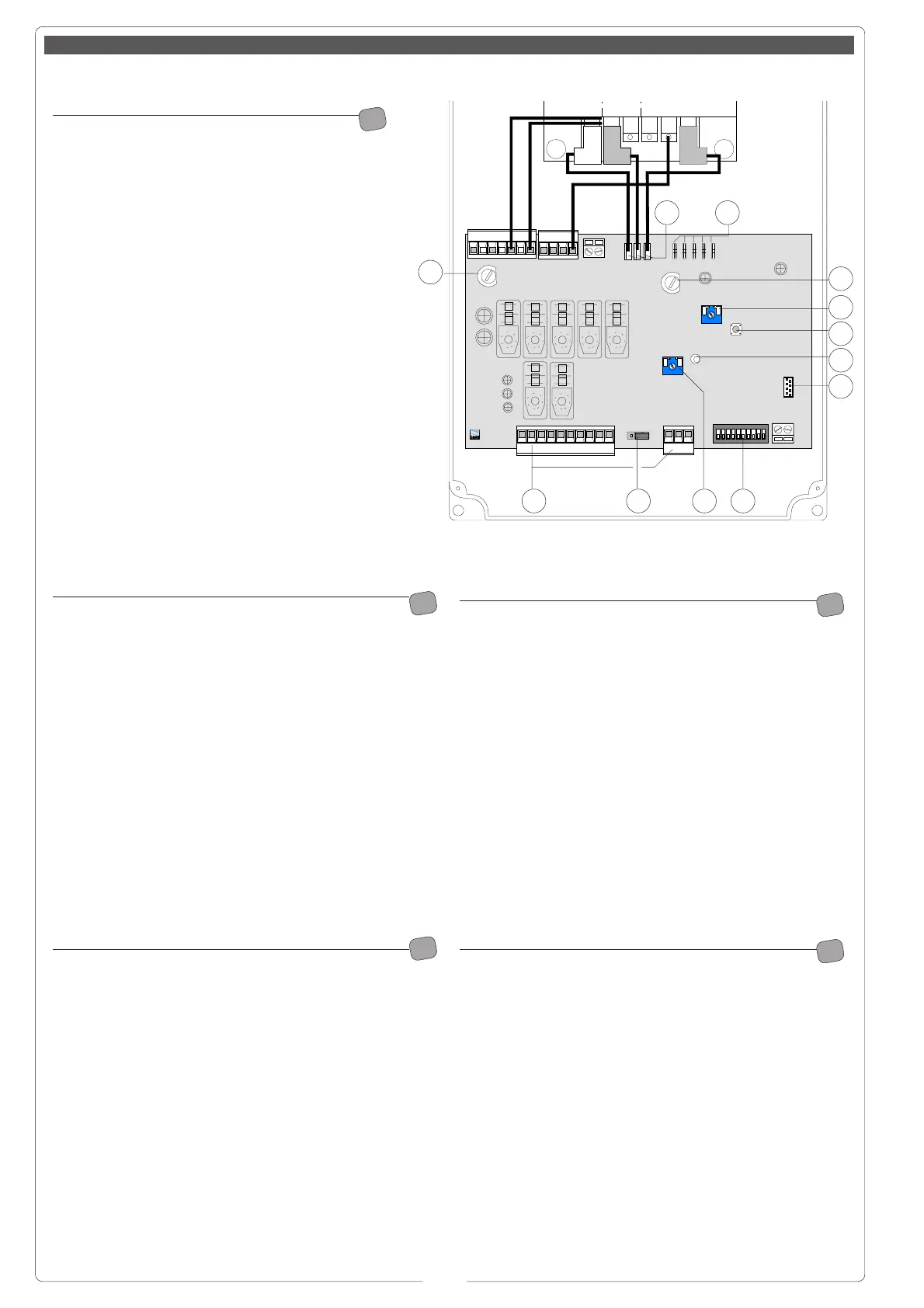

Componenti principali // Main componentes // Principaux composants // Hautpkomponenten // Principales componentes
1
2
3
4
5
6
7
8
9
10
12
11

CAME G4000 Specifications

General

Model	G4000
Category	Control Systems
Max Gate Leaf Length	4 m
Power Supply	230 V AC
Motor Voltage	230 V AC
Protection Rating	IP54
Operating Voltage	230 V AC
Output Current	5 A
Operating Temperature	-20°C to +55°C
Weight	8.5 kg
Max Opening Angle	120°
