CAME G4000 User Manual

13
21 345678910
21 345678910
0
Rall.
Vel.
74
ZL 37
QU ADR O CO MAN DO
PT
L2T
L1TL2
L1
1 ON Chiusura automatica attivata;
2 ON Funzionamento pulsante o comando radio "solo
apre" attivato (con innesto scheda
radiofrequenza)
2 OFF Funzionamento pulsante o comando radio
"apre-chiude-inversione" attivato (con innesto
scheda radiofrequenza);
3 ON Tensione a 24V in uscita sui morsetti 10-E
durante le fasi di movimento e nella posizione di
chiusura della barriera, attivata;
3 OFF Tensione a 24V in uscita sui morsetti 10-E
durante le fasi di movimento della barriera,
attivata;
4 ON Funzione a "uomo presente" attivato;
5 ON Prelampeggio di 5 secondi in apertura e in
chiusura attivato;
6 ON Rilevazione dell'ostacolo (con motore a
finecorsa) attivato;
7 ON Funzionamento "slave" (motore pilotato) attiva-
to;
8 OFF Funzione di chiusura immediata attivata;
inserire dispositivo di sicurezza (2-C5).
9 OFF Pulsante "stop" attivato; inserire dispositivo di
sicurezza (1-2);
10 ON Funzione di aumento dell'azione frenante della
sbarra attivato;
1 ON Automatic closure enabled;
2 ON "Only open" radio control or pushbutton function
enabled (with plug-in radiofrequency board);
2 OFF "Open-close-reverse" radio control or
pushbutton function enabled (with plug-in
radiofrequency board);
3 ON 24V output voltage on 10-E terminals when the
barrier is in motion and in the barrier's closed
position, enabled;
3 OFF 24V output voltage on 10-E terminals when the
barrier is in motion, enabled;
4 ON "Operator present" function enabled;
5 ON Pre-flashing (aperture and closure) enabled;
6 ON Obstacle detection device (motor of limit
position) enabled;
7 ON "Slave" operation (motor is controlled externally)
enabled;
8 OFF Immediate closure function enabled; activate
safety device (2-C5);
9 OFF "Stop" button enabled; activate safety device
(1-2);
10 ON Function that increases the braking action on
the barrier enabled;
1 ON Fermeture automatique activée;
2 ON Fonctionnement bouton-possoir ou commande
radio "ouverture seulement" activée (avec
carteradiofréquence);
2 OFF Fonctionnement bouton-possoir ou commande
radio"ouverture-fermeture-inversion" activée
(avec carte radiofréquence);
3 ON Tension à 24V à la sortie sur les bornes 10-E
durant les phases de mouvement et dans la
position de fermeture de la barrière activée;
3 OFF Tension à 24V à la sortie sur les bornes 10-E
durant les phases de mouvement de la barrière
activée;
4 ON Fonction bouton-poussoir (contact mantenu)
activée;
5 ON Preclignotement dans la phase d'ouverture et de
fermeture activée;
6 ON Dispositif de détection de présence (moteur en
fin de course) activée;
7 ON Fonctionnement "slave" (moteur piloté) activée;
8 OFF Fonction de fermeture immédiate activée;
brancher le dispositif de sécurité (2-C5);
9 OFF Poussoir "stop" activée; brancher le dispositif
de sécurité (1-2);
10 ON Fonction "augmentation de l'action de freinage
de la barrière" activée;
I
GB
F

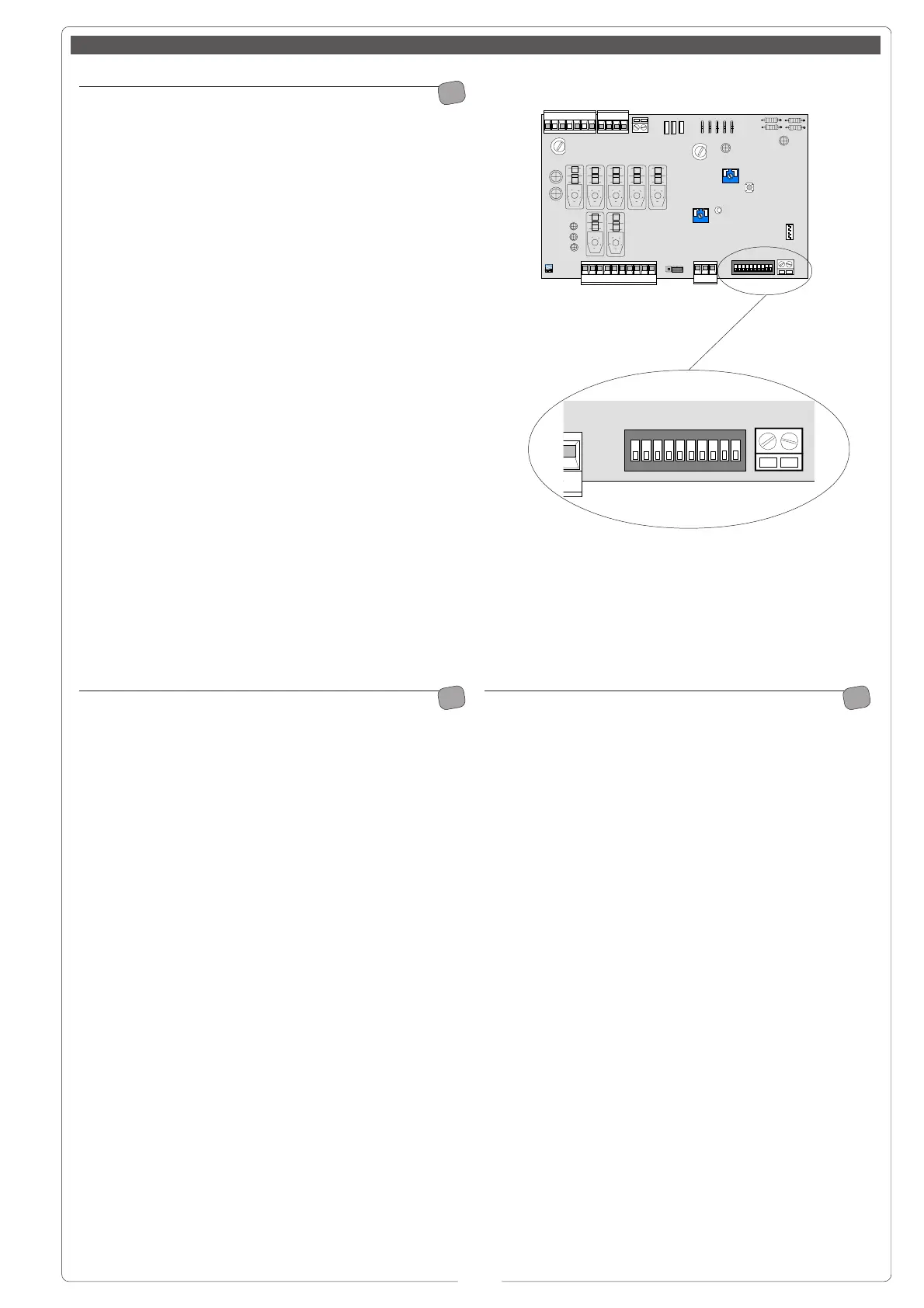

Selezioni funzioni // Functions selections // Sélections fonctions // Funktionswahl // Selecciónes función
DIP SWITCH
ON
OFF

CAME G4000 Specifications

General

Model	G4000
Category	Control Systems
Max Gate Leaf Length	4 m
Power Supply	230 V AC
Motor Voltage	230 V AC
Protection Rating	IP54
Operating Voltage	230 V AC
Output Current	5 A
Operating Temperature	-20°C to +55°C
Weight	8.5 kg
Max Opening Angle	120°
