CAME GARD series Standard Installation

3

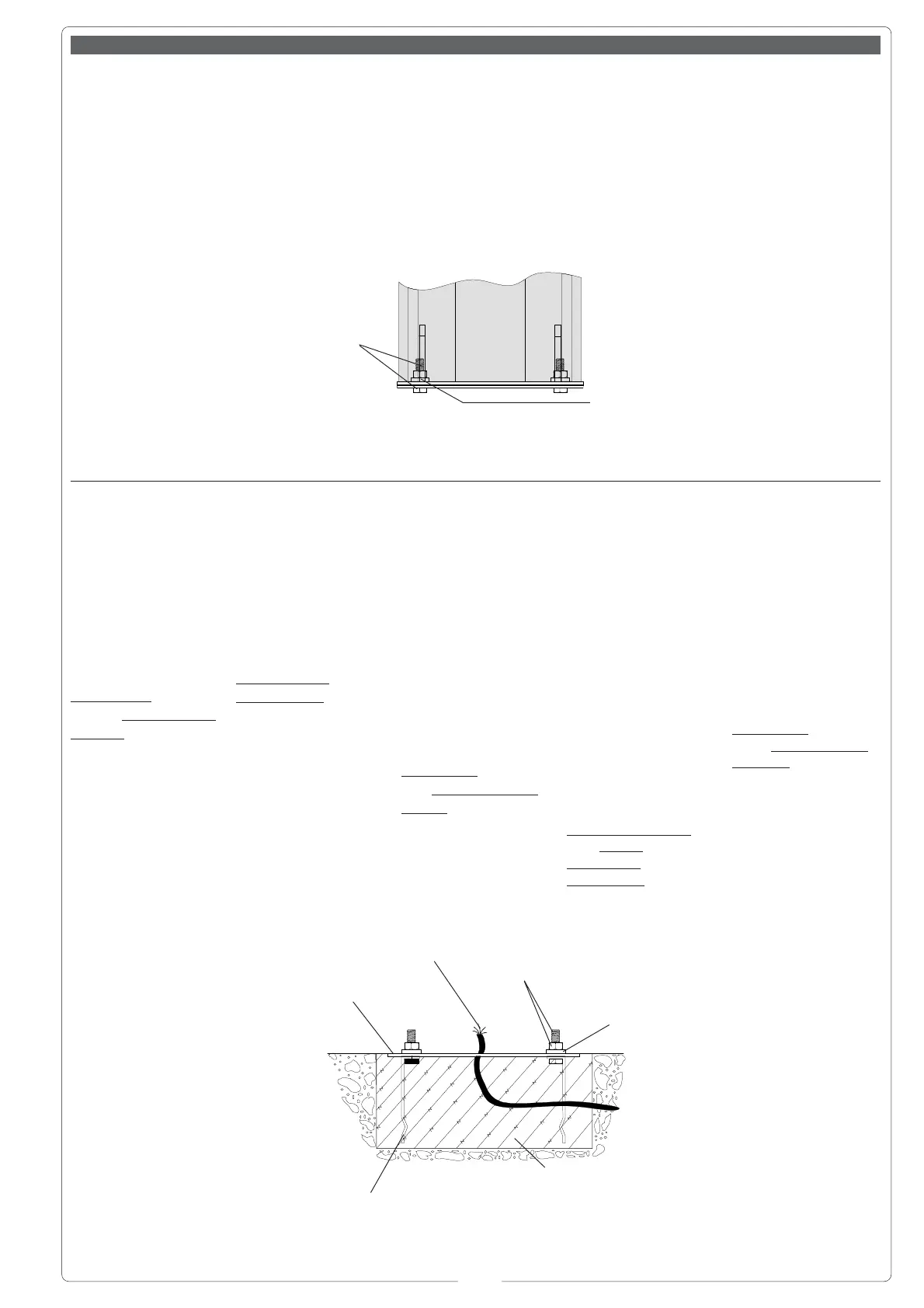

Montaggio - Installation - Montage - Montage - Montaje
- Girar la llave del
lado puerta y quitar
esta última. Quitar
los cuatro tornillos y
las arandelas.
- Den an der
Revisionstür
befindlichen Schlüssel
drehen und die Tür
entfernen. Die vier
Schrauben und die
Scheiben
entfernen.
- Girare la chiave del
lato porta e togliere
quest'ultima. Togliere
i quattro bulloni e le
rondelle.
- Turn the key located
on the door side of the
unit and remove the
door. Remove the four
bolts and washers.
- Tourner la clé du
côté de la porte et
enlever cette
dernière. Enlever les
quatre boulons et les
rondelles.
Bullone
Bolt
Boulon
Mutterschraube
Tornillo
Rondella
Washer
Rondelle
Scheibe
Arandela
- Unire la controbase
e le quattro zanche
(con relativi bulloni e
rondelle in dotazio-
ne). Annegare il tutto
in una piazzola di ce-
mento predisponen-
do l'arrivo dei cavi
elettrici. NOTA: la
controbase dovrà ri-
sultare
perfettamente
in bolla.
- Join the mounting
base and the four
anchor stays (use the
bolts and washers
provided with the unit),
and sink the assembly
into a cement base.
NOTE: be sure that the
mounting base is
perfectly level, and that
the electrical cables for
the unit protrude in the
area indicated.
- Monter les quatre
agrafes à la
contrebase (à l'aide
des boulons et
rondelles
correspondants,
fournis avec le
matériel). Plonger le
tout dans une base
en ciment en
prévoyant l'arrivée
des câbles
électriques. N.B: la
contrebase devra
être
parfaitement de
niveau.
- Die vier
Verankerungsbügel
(mit den
entsprechenden und
zum Lieferumfang
gehörenden
Mutterschrauben und
Scheiben) an der
Verankerungsplatte
befestigen und dann
diese Montageeinheit
in eine
Betonfundamentplatte
versenken.
Den Kabelausgang für
die elektrischen
Anschlußkabel
vorbereiten. ANM.: die
Verankerungsplatte
muß perfekt
waagerecht
ausgerichtet sein.
- Unir la contrabase a
las cuatro armaduras
(con los
correspondientes
tornillos y arandelas
suministrados).
Sumergirlo todo en
una plataforma de
cemento predispo-
nendo la llegada de
los cables
elécrtricos. NOTA: la
contrabase tiene que
estar perfectamente
nivelada.
Controbase
Mounting base
Contrebase
Verankerungsplatte
Contrabase
Cavi
Cables
Câbles
Kabel
Cables
Bullone
Bolt
Boulon
Mutterschraube
Tornillo
Rondella
Washer
Rondelle
Scheibe
Arandela
Zanca
Anchor stay
Agrafe
Verankerungsbügel
Armadura
Piazzola
Cement base
Base en ciment
Betonfundamentplatte
Plataforma

CAME GARD series Specifications

General

Protection Rating	IP54
Input Voltage	230 V AC
Power Supply	230V AC
Motor Power	300W
Output Voltage	24V DC
Maximum Current	5A
Operating Temperature	-20°C to +55°C
