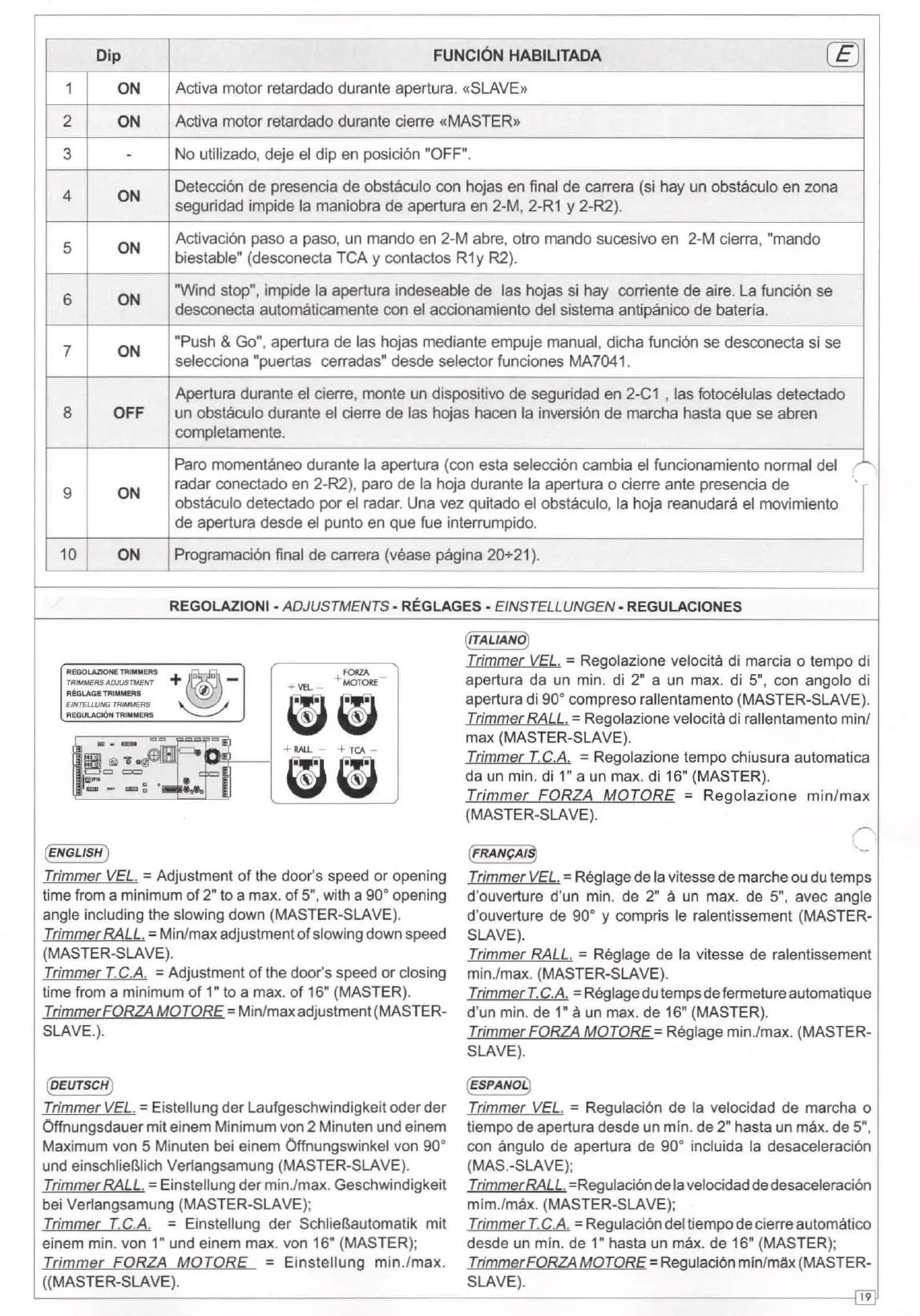

CAME PB1100 User Manual

Dip
FUNCION HABILITADA
(£)
1 ON
Activa motor retardado durante apertura. «SLAVE"
2
ON
Activa motor retardado durante cierre «MASTER"
3 -
No utilizado, deje el dip en posici6n "OFF".
4
ON
Detecci6n de presencia de obstaculo ccn hojas en final de carrera (si hay un obstaculo en zona
seguridad impide la maniobra de apertura en 2-M, 2-R1 Y 2-R2).
5 ON
Activaci6n paso a paso, un mando en 2-M abre, otro mando sucesivo en 2-M cierra, "mando
biestable" (desccnecta TCA y ccntactos R1y R2).
6 ON
"Wind stop", impide la apertura indeseable de las hojas si hay ccrriente de aire. La funci6n se
desccnecta automaticamente ccn el accionamiento del sistema antipanicc de bateria.
7
ON
"Push & Go", apertura de las hojas mediante empuje manual, dicha funci6n se desccnecta si se
selecciona "puertas cerradas" desde selector funciones MA7041.
Apertura durante el cierre, monte un dispositivo de seguridad en 2-C1 , las fotocelulas detectado
8 OFF un obstaculo durante el cierre de las hojas hacen la inversi6n de marcha hasta que se abren
ccmpletamente.
Paro momentaneo durante la apertura (ccn esta selecci6n cambia el funcionamiento normal del
"
9
ON
radar conectado en 2-R2), paro de la hoja durante la apertura 0 cierre ante presencia de
obstaculo detectado por el radar. Una vez quitado el obstaculo, la hoja reanudara el movimiento
de apertura desde el punto en que fue interrumpido.
10
ON
Programaci6n final de carrera (vease pagina 20+21).
