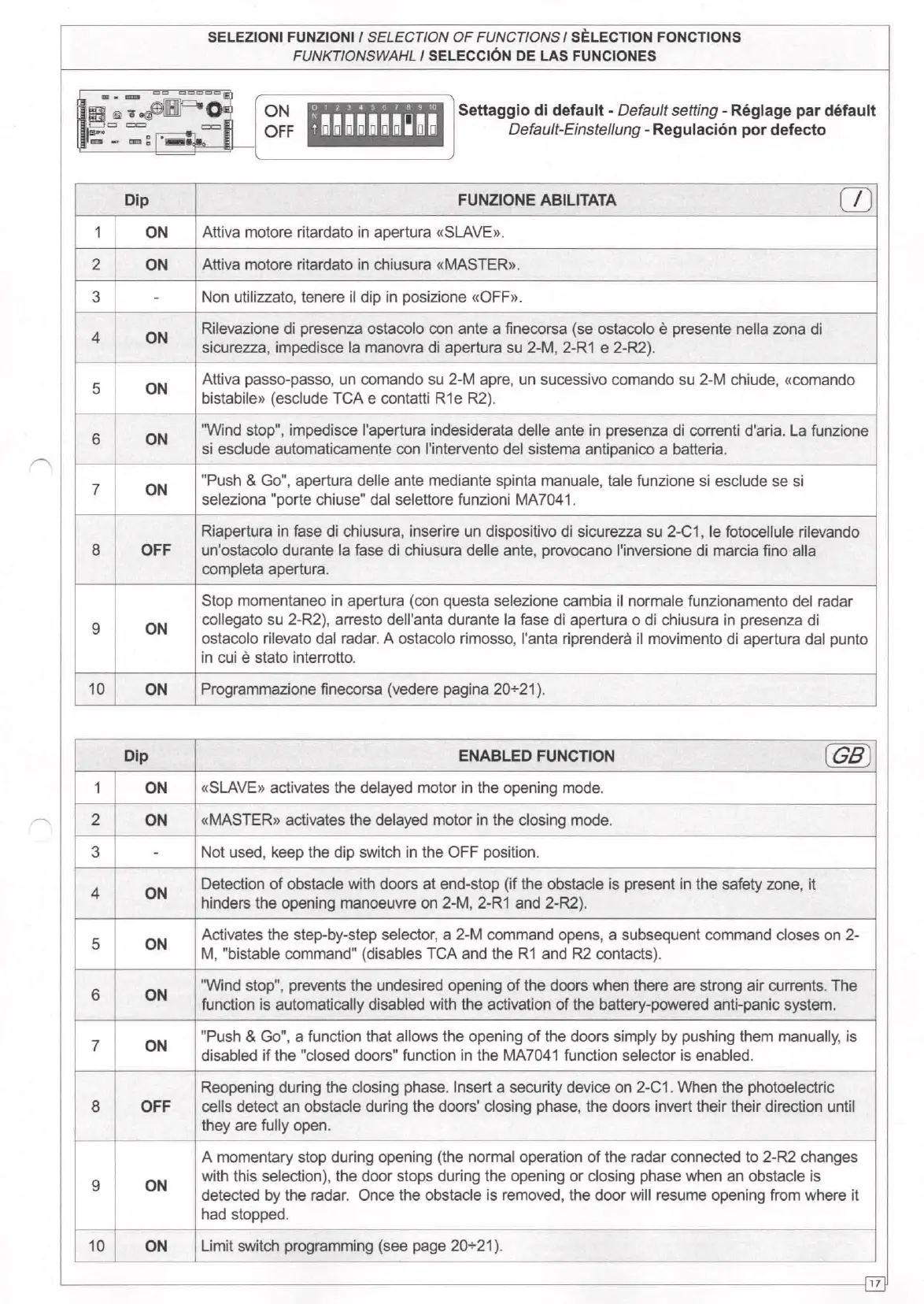

SELEZIONI FUNZIONII SELECTION OF FUNCTIONS I SELECTION FONCTIONS
FUNKTIONSWAHL I SELECCI6N DE LAS FUNCIONES
~~~~2!
ON
~
Seltaggio di default - Default setting - Reglage par default
,-
-
~:~~
OFF
Default-Einstellung - Regulaci6n por defecto
Dip FUNZIONE ABILITATA
CD
1 ON
Attiva motore ritardato in apertura «SLAVE».
2 ON
Attiva motore ritardato in chiusura «MASTER».
3
-
Non utilizzato, tenere il dip in posizione «OFF».
4 ON
Rilevazione di presenza ostacolo con ante a finecorsa (se ostacolo
e
presente nella zona di
sicurezza, impedisce la manovra di apertura su 2-M, 2-R1 e 2-R2).
5 ON
Attiva passo-passo, un comando su 2-M apre, un sucessivo comando su 2-M chiude, «comando
bistabile» (esclude TCA e contatti R1e R2).
6 ON
"Wind stop", impedisce I'apertura indesiderata delle ante in presenza di correnti d'aria. La funzione
si esdude automaticamente con I'intervento del sistema antipanico a batteria.
7
ON
"Push & Go", apertura delle ante mediante spinta manuale, tale funzione si esclude se si
seleziona "porte chiuse" dal selettore funzioni MA7041.
Riapertura in fase di chiusura, inserire un dispositivo di sicurezza su 2-C1, Ie fotocellule rilevando
8
OFF un'ostacolo durante la fase di chiusura delle ante, provocano I'inversione di marcia fino alia
completa apertura.
Stop momentaneo in apertura (con questa selezione cambia iI normale funzionamento del radar
9 ON
collegato su 2-R2), arresto dell'anta durante la fase di apertura
0
di chiusura in presenza di
ostacolo rilevato dal radar. A ostacolo rimosso, I'anta riprendera il movimento di apertura dal punto
in cui
e
stato interrotto.
10
ON
Programmazione finecorsa (vedere pagina 20+21).
Dip ENABLED FUNCTION
(Gal
1 ON
«SLAVE» activates the delayed motor in the opening mode.
2
ON
«MASTER» activates the delayed motor in the closing mode.
3
-
Not used, keep the dip switch in the OFF position.
4
ON
Detection of obstacle with doors at end-stop (if the obstacle is present in the safety zone, it
hinders the opening manoeuvre on 2-M, 2-R1 and 2-R2).
5 ON
Activates the step-by-step selector, a 2-M command opens, a subsequent command closes on 2-
M, "bistable command" (disables TCA and the R1 and R2 contacts).
6
ON
"Wind stop", prevents the undesired opening of the doors when there are strong air currents. The
function is automatically disabled with the activation of the battery-powered anti-panic system.
7 ON
"Push & Go", a function that allows the opening of the doors simply by pushing them manually, is
disabled if the "closed doors" function in the MA7041 function selector is enabled.
Reopening during the closing phase. Insert a security device on 2-C1. When the photoelectric
8
OFF
cells detect an obstacle during the doors' closing phase, the doors invert their their direction until
they are fully open.
A momentary stop during opening (the normal operation of the radar connected to 2-R2 changes
9 ON
with this selection), the door stops during the opening or closing phase when an obstacle is
detected by the radar. Once the obstacle is removed, the door will resume opening from where it
had stopped.
10
ON
Limit switch programming (see page 20+21).
