CAME U 1400

7

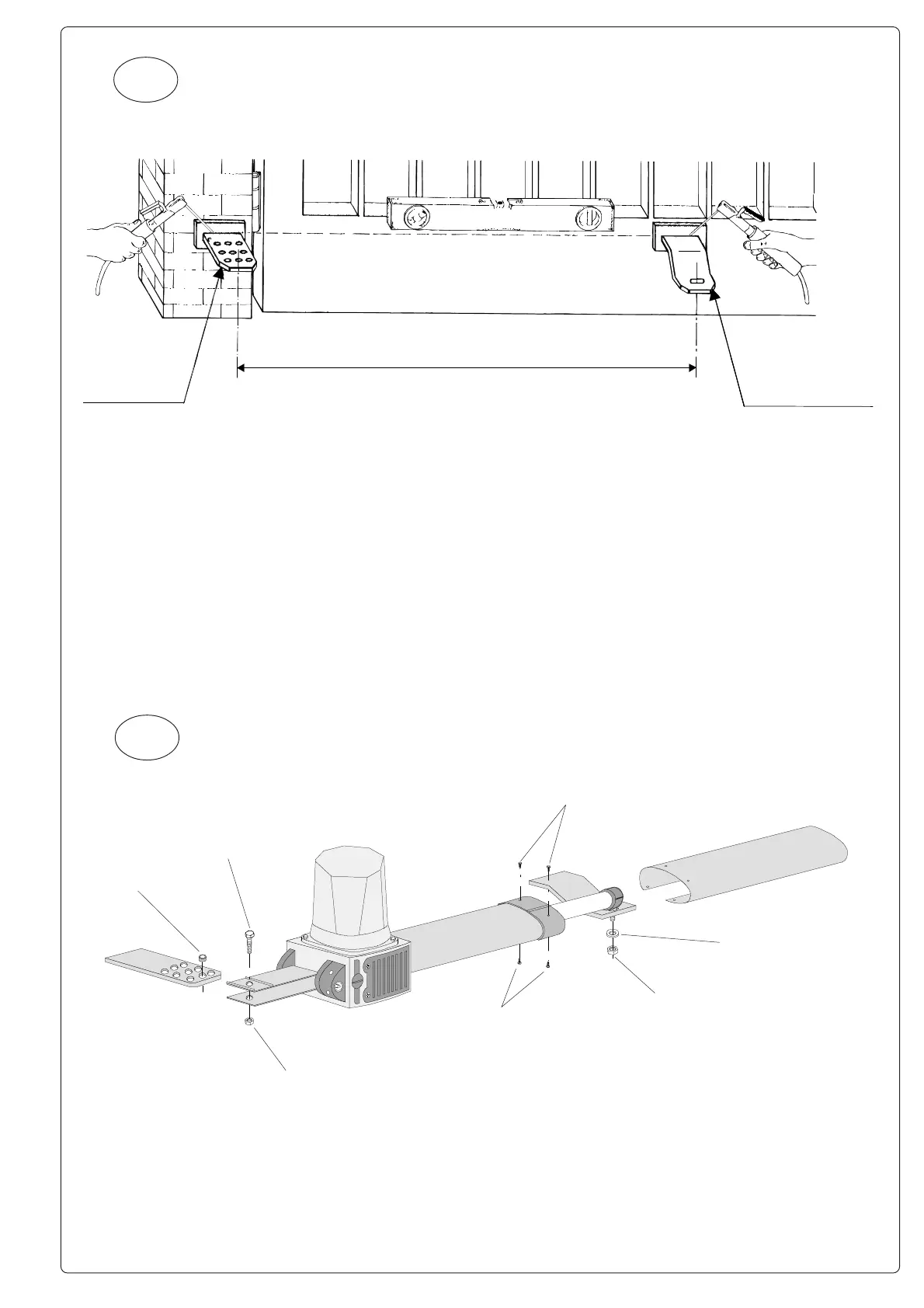

With the gate closed,
install the front bracket
on the gate wing. The
front bracket, when
installed, must be
aligned along the
horizontal axis of the rear
bracket (see figure) and
the distance between the
centre axes of the
brackets must be 910
mm.
Fixer l’étrier avant sur
le vantail du portail
(vantail en position
fermée), de façon à
obtenir un axe
horizontal avec l’étrier
arrière et avec l’entraxe
comme indiqué sur le
schéma (910 mm).
Bei geschlossenem Tor,
den vorderen Bügel auf
gleicher Achse des
hinteren Bügels und mit
einem Achsabstand
gemäß Abbildung (910
mm.) am Torflügel
befestigen.
Estando la puerta
metálica cerrada, fijar
el soporte delantero en
la hoja de la puerta, en
línea horizontal con el
soporte trasero y con la
distancia entre los ejes
indicada (910 mm.).
A cancello chiuso, fis-
sare la staffa di testa
sull’anta del cancello,
in asse orizzontale con
la staffa di coda e
interasse come indica-
to (910 mm.).
Procedere al montag-
gio del motoriduttore
alle due staffe.
Install the gear motor on
the two brackets.
Réaliser le montage du
motoréducteur sur les
deux étriers.
Getriebemotor auf beide
Bügel montieren.
Montar el motor-
reductor en los dos
soportes.
3
2
Staffa di coda
Rear bracket
Etrier arriére
Hinterer Bügel
Soporte trasero
Livellare le staffe
Levelling the brackets
Mettre les étrier de niveau
Bügel ausrichten
Nivelar los soportes
Staffa di testa
Front bracket
Etrier avant
Vorderer Bügel
Soporte delantero
E = 910
Viti ø 3,9 x 9,5
Screws 3,9 x 9,5
Vis 3,9 x 9,5
Schrauben 3,9 x 9,5
Tornillos 3,9 x 9,5
Vite M8 x 35
Screws M8 x 35
Vis M8 x 35
Schrauben M8 x 35
Tornillos M8 x 35
Boccola
Bush
Douille
Buchse
Casquillo
Rosetta ø 12
ø 12 Washer
Rondelle ø 12
Unterlegscheibe ø 12
Arandela ø 12
Dado M8
M8 nut
Ecrou M8
Mutter M8
Tuerca M8
Dado M12
M12 nut
Ecrou M12
Mutter M12
Tuerca M12
Viti ø 3,9 x 9,5
Screws 3,9 x 9,5
Vis 3,9 x 9,5
Schrauben 3,9 x 9,5
Tornillos 3,9 x 9,5
