ESPAÑOL

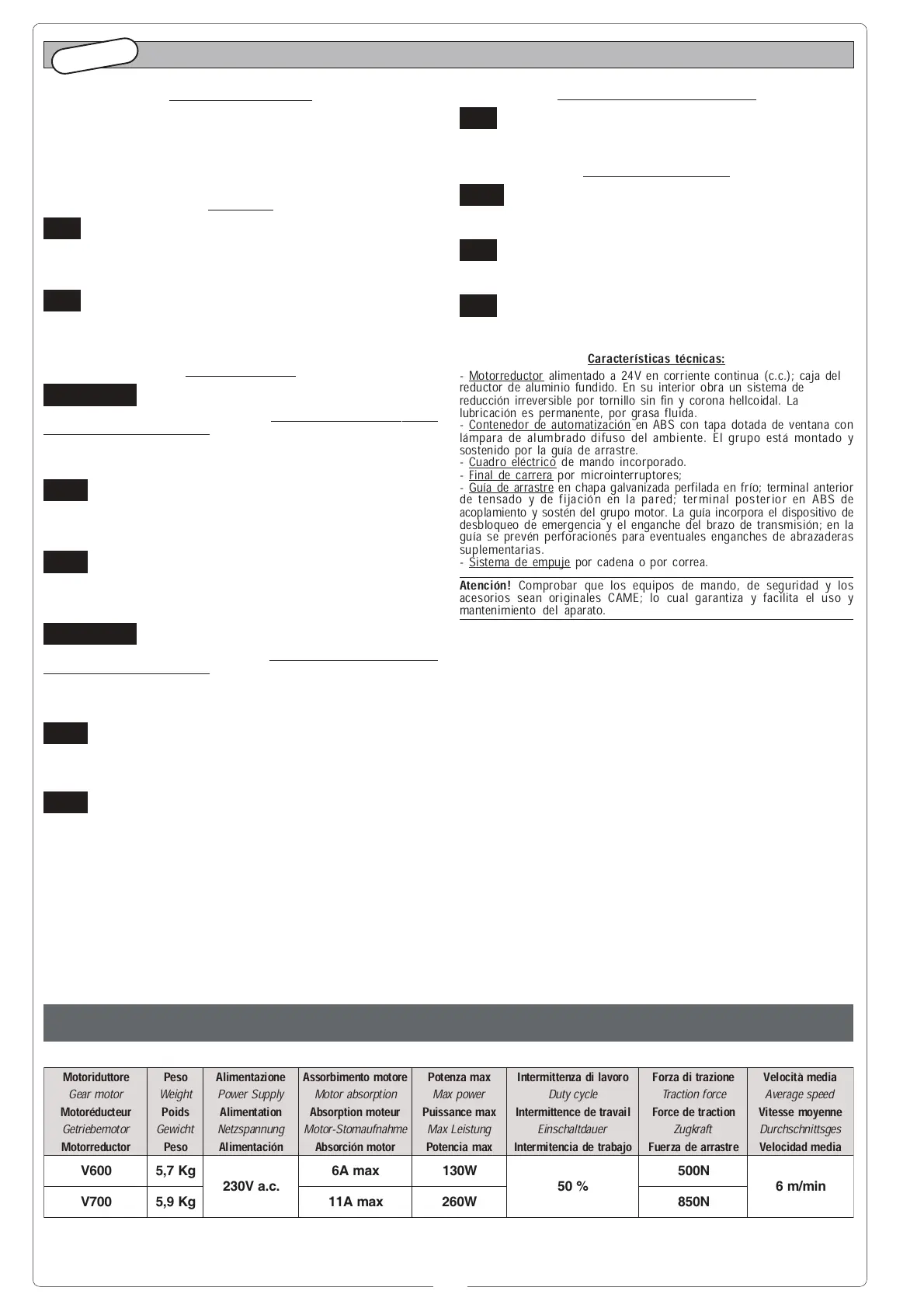

Caracteristicas
CARATTERISTICHE TECNICHE MOTORIDUTTORE // GEAR MOTOR TECNICHAL CARACTERISTICS
CARACTÉRISTIQUES TECHNIQUES MOTORÉDUCTEUR // GETRIEBEMOTOR TECNISCHEDATEN // CARACTERÍSTICAS TÉCNICAS MOTORREDUCTOR
Descripción generales:
- Automatización con sistema "por arrastre" para puertas basculantes
y seccionales.
- Diseñado y fabricado enteramente por CAME Cancelli Automatici
S.p.A., cumple con las normas de seguridad vigentes.
- Grado de protección IP 40.
- Garantizado 24 meses, salvo manipulaciones.
Versiones:
V600
Motorreductor 24V (D.C.) con finales de carrera mecánicos y cuadro
de mando incorporado; alimentación a 230V c.a. con frecuencia de
50÷60 Hz; potencia motor 130W máx y fuerza de tracción hasta 500N;
V700
Motorreductor 24V (D.C.) con finales de carrera mecánicos y cuadro
de mando incorporado; alimentación a 230V c.a. con frecuencia de
50÷60 Hz; potencia motor 260W máx y fuerza de tracción hasta 850N;
Guías de empuje:
V0671 - V0674
Grupo de guía con cadena L = 3,02 m (V0674 = grupo de guía en dos
mitades a ensamblar a 3,02 m);
- para puertas basculantes por contrapesos hasta 2,40 m de altura
- para puertas baculantes por resorte hasta 2,25 m de altura
- para puertas seccionales* hasta 2,20 m de altura
V0672
Grupo de guía con cadena L = 3,52 m;
- para puertas baculantes por resorte hasta 2,75 m de altura
- para puertas seccionales* hasta 2,70 m de altura
V0673
Grupo de guía con cadena L = 4,02 m;
- para puertas baculantes por resorte hasta 3,25 m de altura
- para puertas seccionales* hasta 3,20 m de altura
V0675 - V0678
Grupo de guía con correa L = 3,02 m (V0678 = grupo de guía en dos
mitades a ensamblar a 3,02 m);
- para puertas basculantes por contrapesos hasta 2,40 m de altura
- para puertas baculantes por resorte hasta 2,25 m de altura
- para puertas seccionales* hasta 2,20 m de altura
V0676
Grupo de guía con correa L = 3,52 m;
- para puertas baculantes por resorte hasta 2,75 m de altura
- para puertas seccionales* hasta 2,70 m de altura
V0677
Grupo de guía con correa L = 4,02 m;
- para puertas baculantes por resorte hasta 3,25 m de altura
- para puertas seccionales* hasta 3,20 m de altura
* véase página 5
Accesorios de completamiento:
V201
Brazo adaptador de transmisión para puertas basculantes por
contrapesos (sustituye la de serie), véase pág. 7;
Accesorios opcionales:
V0670
Tarjeta de conexión baterías de emergencia, completa con soporte
para 2 baterías (12V-1,2Ah
- EXCLUIDAS );
V121
Dispositivo de desbloqueo con cable y transmisión para la conexión a
la cerradura;
V122
Brazo de transmisión extragrande para puertas seccionales, véase
pág.6;
Características técnicas:
-
Motorreductor alimentado a 24V en corriente continua (c.c.); caja del
reductor de aluminio fundido. En su interior obra un sistema de
reducción irreversible por tornillo sin fin y corona hellcoidal. La
lubricación es permanente, por grasa fluida.
-
Contenedor de automatización en ABS con tapa dotada de ventana con
lámpara de alumbrado difuso del ambiente. El grupo está montado y
sostenido por la guía de arrastre.
-
Cuadro eléctrico de mando incorporado.
-
Final de carrera por microinterruptores;
-
Guía de arrastre en chapa galvanizada perfilada en frío; terminal anterior
de tensado y de fijación en la pared; terminal posterior en ABS de
acoplamiento y sostén del grupo motor. La guía incorpora el dispositivo de
desbloqueo de emergencia y el enganche del brazo de transmisión; en la
guía se prevén perforaciones para eventuales enganches de abrazaderas
suplementarias.
-
Sistema de empuje por cadena o por correa.
Atención! Comprobar que los equipos de mando, de seguridad y los
acesorios sean originales CAME; lo cual garantiza y facilita el uso y
mantenimiento del aparato.
erottudirotoM oseP enoizatnemilA erotomotnemibrossA xamaznetoP orovalidaznettimretnI enoizartidazroF aidemàticoleV
rotomraeG thgieW ylppuSrewoP noitprosbarotoM rewopxaM elcycytuD ecrofnoitcarT deepsegarevA
ruetcudérotoM sdioP noitatnemilA ruetomnoitprosbA xamecnassiuP liavartedecnettimretnI noitcartedecroF enneyomessetiV
rotomebeirteG thciweG gnunnapszteN emhanfuamotS-rotoM gnutsieLxaM reuadtlahcsniE tfarkguZ segsttinhcshcruD
rotcuderrotoM oseP nóicatnemilA rotomnóicrosbA xamaicnetoP ojabartedaicnetimretnI ertsarraedazreuF aidemdadicoleV
006V gK7,5
.c.aV032
xamA6 W031
%05
N005
nim/m6
007V gK9,5 xamA11 W062 N058
