Pag. 13 - Manuale FA01742 -IT - 12/2021 - © CAME S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso. - Traduzione delle istruzioni originali
INDICAZIONI GENERALI PER L'INSTALLAZIONE
⚠
L’installazione deve essere effettuata da personale qualificato ed esperto e nel pieno rispetto delle
normative vigenti.
Tipo cavi e spessori minimi
Collegamento
lunghezza cavo
< 20 m 20 < 30 m
Alimentazione quadro 230 V AC 3G x 1,5 mm
2
3G x 2,5 mm
2
Lampeggiatore 2 x 0,5 mm
2
Dispositivi di comando 2 x 0,5 mm
2
Fotocellule TX 2 x 0,5 mm
2
Fotocellule RX 4 x 0,5 mm
2
Con alimentazione a 230 V e utilizzo in ambiente esterno, utilizzare cavi tipo H05RN-F conformi alla
60245 IEC57 (IEC); in ambiente interno invece, utilizzare cavi tipo H05VV-F conformi alla 60227 IEC53
(IEC). Per alimentazioni fino a 48 V, si possono utilizzare cavi tipo FROR 20-22 II conformi alla EN 50267-
2-1 (CEI).
Per il collegamento dell’antenna, utilizzare cavo tipo RG58 (consigliato fino a 5 m).
Per il collegamento abbinato e CRP, utilizzare cavo tipo UTP CAT5 (fino a 1000 m).
Qualora i cavi abbiano lunghezza diversa rispetto a quanto previsto in tabella, si determini la sezione
dei cavi sulla base dell’effettivo assorbimento dei dispositivi collegati e secondo le prescrizioni indicate
dalla normativa CEI EN 60204-1.
Per i collegamenti che prevedano più carichi sulla stessa linea (sequenziali), il dimensionamento
a tabella deve essere riconsiderato sulla base degli assorbimenti e delle distanze effettive. Per i
collegamenti di prodotti non contemplati in questo manuale fa fede la documentazione allegata ai
prodotti stessi.

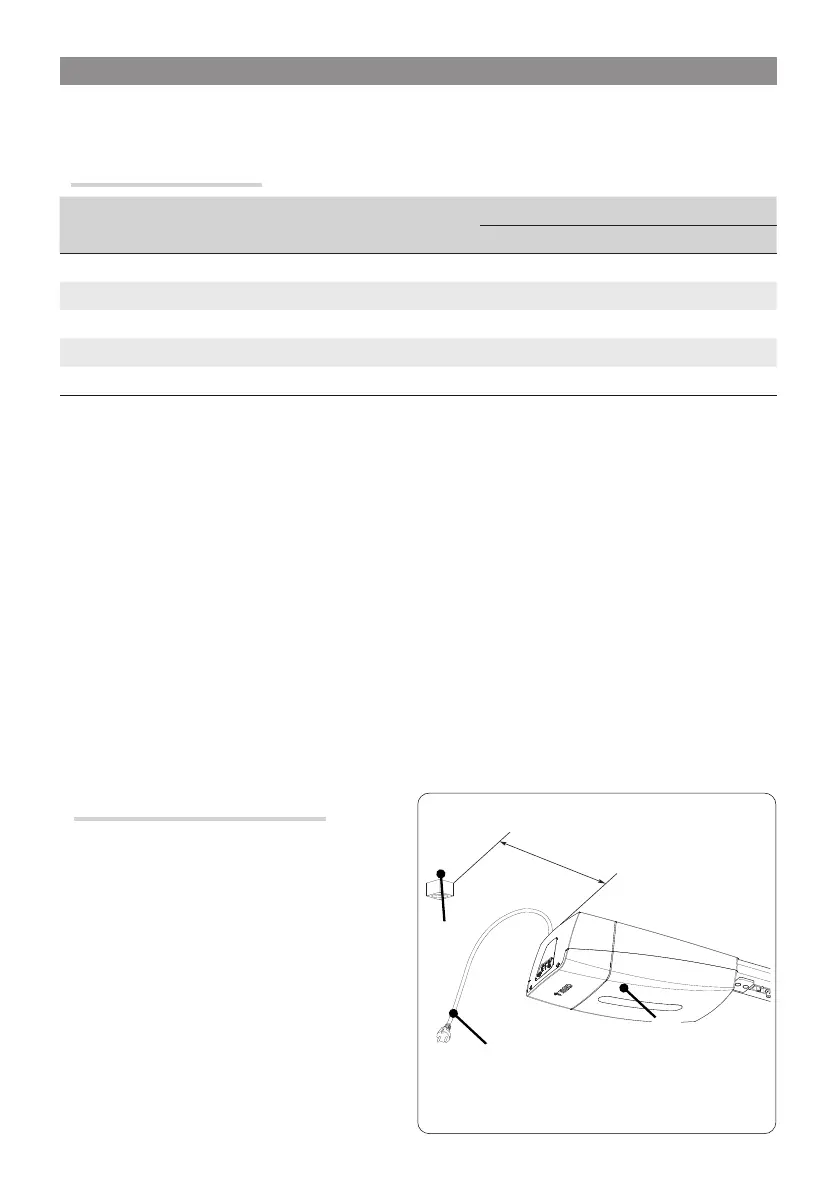

Installazione della presa di corrente
⚠
L’installazione della presa di corrente deve
essere eseguita esclusivamente da un elettricista
qualificato. Proteggere la presa di corrente con un
fusibile (16A ritardato). Rispettare le norme vigenti
(ad es.: sicurezza degli impianti elettrici).
1. Installare la presa di corrente
❶ sul so tto ad una
distanza massima di 1 m dalla scatola della centralina
di comando
❷ .
2. Installare e collegare il cavo della presa di corrente ❸
alla rete elettrica.
