M6
M6 x 80
033 ÷002
20 ÷ 30
10 ÷ 20
❶
❷
Pag. 14 - Manuale FA01742 -IT - 12/2021 - © CAME S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso. - Traduzione delle istruzioni originali

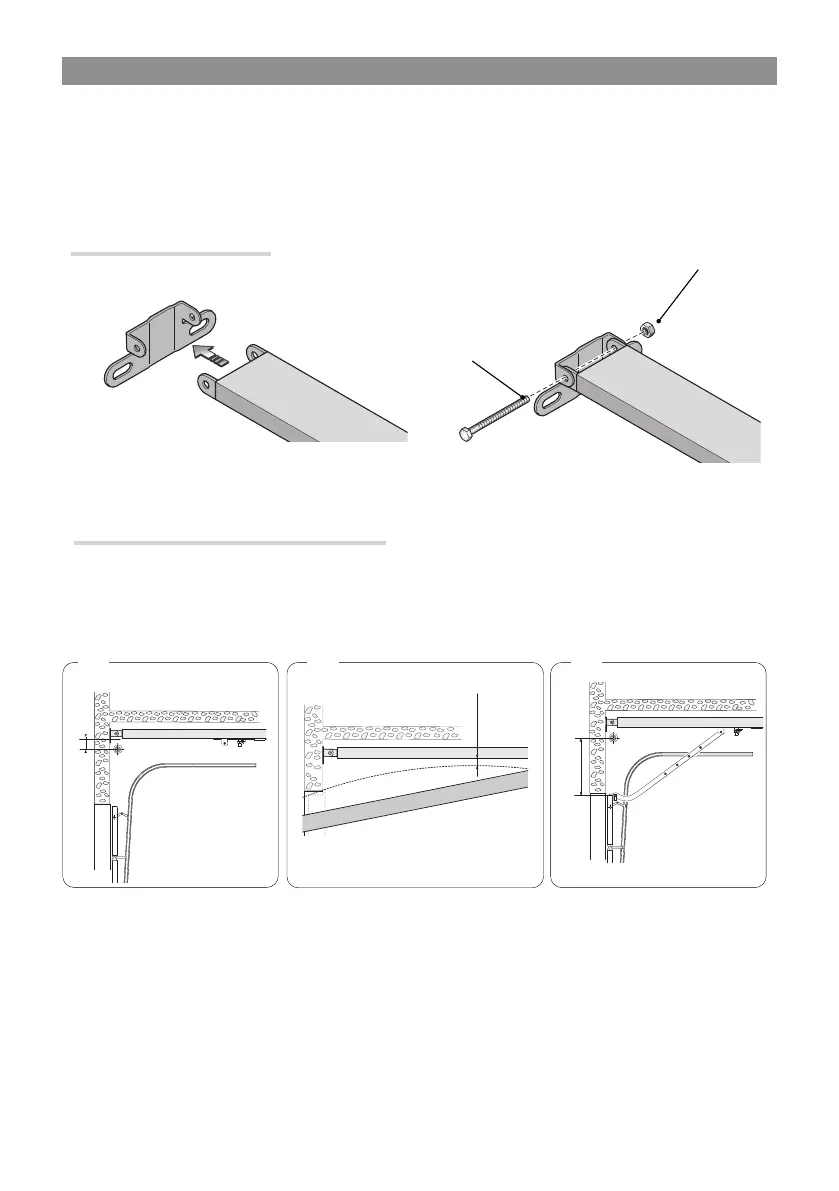

Assemblaggio della guida
INSTALLAZIONE
⚠
L’installazione deve essere effettuata da personale qualificato ed esperto e nel pieno rispetto delle
normative vigenti.
⚠
Le seguenti illustrazioni sono solo esempi, in quanto lo spazio per il fissaggio dell’automazione e degli
accessori varia a seconda degli ingombri. Spetta quindi all’installatore scegliere la soluzione più adatta.
Posizionamento della guida di trascinamento
per porte sezionali sopra l’ingombro della sta a del palo-molla.
per porte basculanti tra i 10 e i 20 mm dal punto più alto della curva di scorrimento dell’anta.
per porte basculanti a contrappesi debordanti a parziale rientranza, utilizzare il braccio V201 (vedi la
documentazione tecnica allegata).
