❹
❺
❸
❶
❷
⓫ ⓬ ⓭ ⓮
⓯
❻
❼
❽
❾ ❿
⓰
Page 9 - Manuel FA01742 -FR - 12/2021 - © CAME S.p.A. - Le contenu de ce manuel est susceptible de subir des modifications à tout moment et sans aucun préavis. - Traduction des instructions originales

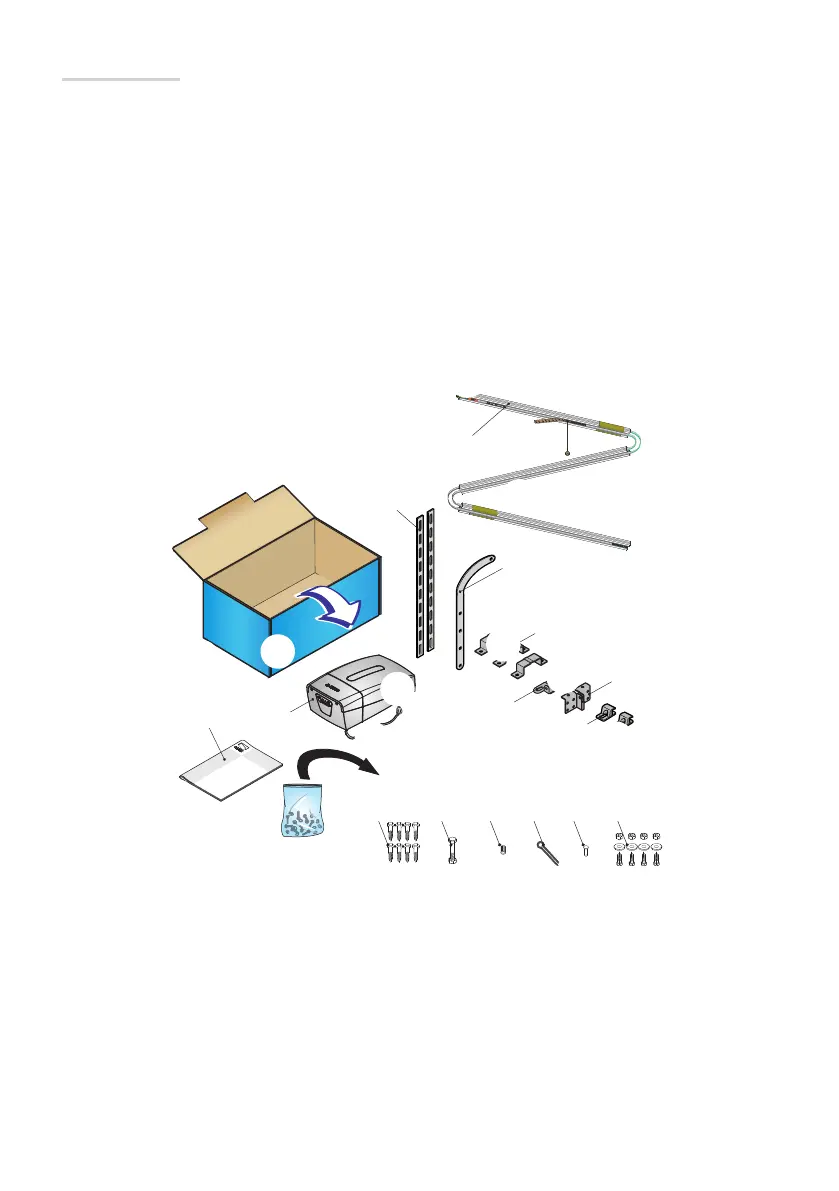

Liste du matériel
❶ 1 Automatisme
❷ 1 Manuel d’installation
❸ 2 Plaques de fixation multitrou
❹ 1 Levier courbé
❺ 2 Pattes de suspension
❻ 3 Étriers en U
❼ 1 Étrier de fixation du rail
❽ 1 Étrier de fixation de la porte
❾ 8 Vis autotaraudeuses hexagonales M6x15
❿ 1 Vis avec écrou hexagonal M6x80
⓫ 1 Adaptateur pour arbre (Ø8x25)
⓬ 1 Goupille 3x20
⓭ 1 Goujon
⓮ 4 Vis avec écrou hexagonal et rondelle M8x20
⓯ 1 Rail de guidage (uniquement dans les kits
avec rail à 3 pièces d’1 mètre)
⓰ Câble d'alimentation
Page 9 - Manuale FA01742-FR - 12/2021 - © CAME S.p.A. -
Le contenu de ce manuel est susceptible de subir des modifications à tout moment et sans aucun préavis. - Instructions originales
