Rails de guidage
001V06001
Guide-chaîne L = 3,02 m.
- Portes basculantes à contrepoids jusqu'à 2,40 m de haut.
- Portes basculantes à ressorts jusqu'à 2,25 m de haut.
- Portes sectionnelles* jusqu'à 2,20 m de haut.
001V06002 Guide-chaîne L = 3,52 m.
- Portes basculantes à ressorts jusqu'à 2,75 m de haut.
- Portes sectionnelles* jusqu'à 2,70 m de haut.
001V06003 Guide-chaîne L = 4,02 m.
- Portes basculantes à ressorts jusqu'à 3,25 m de haut.
- Portes sectionnelles* jusqu'à 3,20 m de haut.
001V06005 Guide-courroie L = 3,02 m.
- Portes basculantes à contrepoids jusqu'à 2,40 m de haut.
- Portes basculantes à ressorts jusqu'à 2,25 m de haut.
- Portes sectionnelles* jusqu'à 2,20 m de haut.
001
001V06006 Guide-courroie L = 3,52 m.
- Portes basculantes à ressorts jusqu'à 2,75 m de haut.
- Portes sectionnelles* jusqu'à 2,70 m de haut.
001V06007
Guide-courroie L = 4,02 m.
- Portes basculantes à ressorts jusqu'à 3,25 m de haut.
- Portes sectionnelles* jusqu'à 3,20 m de haut.
Accessoires en option
001
001V201 Bras de transmission pour portes basculantes à contrepoids.
001V121 Dispositif de déblocage par câble à appliquer sur la poignée.
☞
Pour les portes sectionnelles, voir le paragraphe EXEMPLES D'APPLICATION

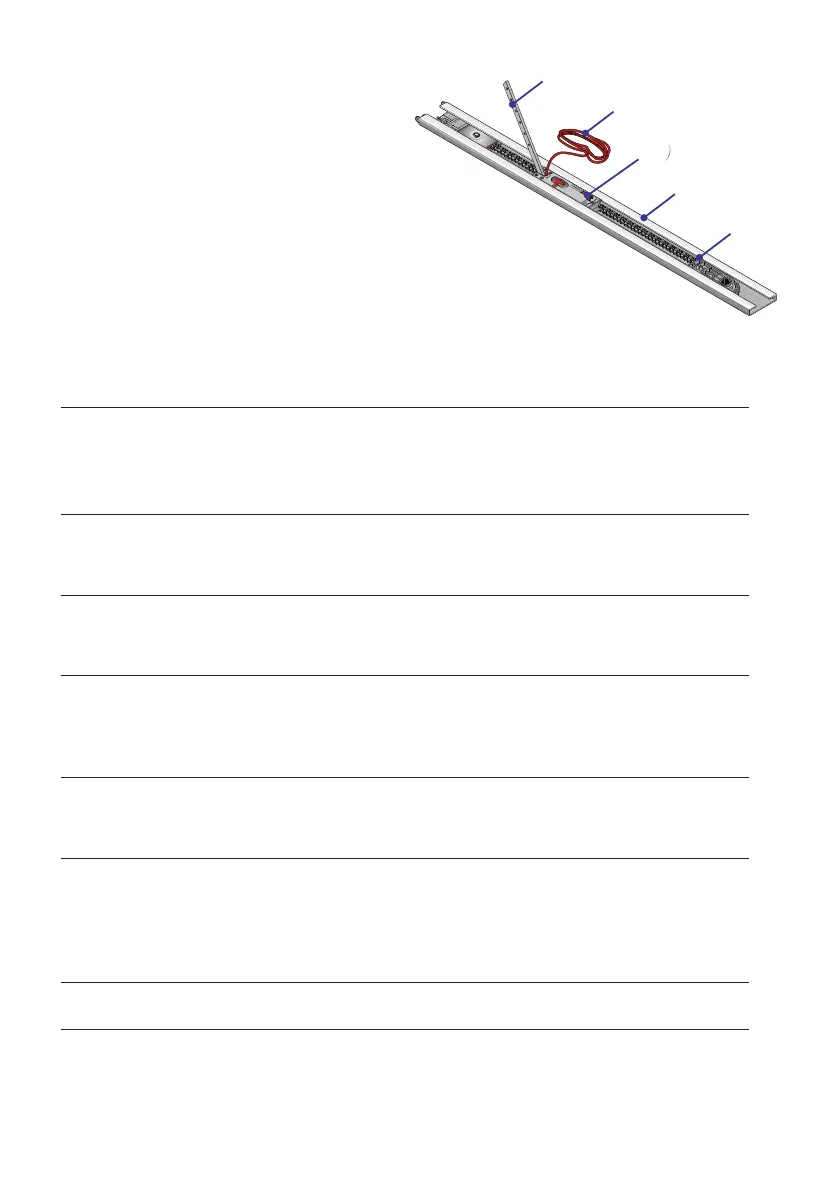

Emballage rail pré-assemblé
❶ Guide
❷ Chaîne ou courroie
❸Patin
❹Bras de transmission
❺ Câble de déblocage
