Page 13 - Manuel FA01742 -FR - 12/2021 - © CAME S.p.A. - Le contenu de ce manuel est susceptible de subir des modifications à tout moment et sans aucun préavis. - Traduction des instructions originales
INSTRUCTIONS GÉNÉRALES POUR L'INSTALLATION
⚠
L’installation doit être e ectuée par du personnel qualifi é et dans le plein respect des normes en vigueur.
Types de câbles et épaisseurs minimum
Connexion
longueur câble
≤ 20 m 20 < 30 m
Alimentation armoire 230 VAC 3G x 1,5 mm
2
3G x 2,5 mm
2
Clignotant 2 x 0,5 mm
2
Dispositifs de commande 2 x 0,5 mm
2
Photocellules TX 2 x 0,5 mm
2
Photocellules RX 4 x 0,5 mm
2
 En cas d’alimentation en 230 V et d’une utilisation en extérieur, adopter des câbles H05RN-F conformes
à la norme 60245 IEC57 (IEC) ; en intérieur, utiliser par contre des câbles H05VV-F conformes à la norme
60227 IEC53 (IEC). Pour les alimentations jusqu’à 48 V, il est possible d’utiliser des câbles FROR 20-22 II
conformes à la norme EN 50267-2-1 (CEI).
 Pour la connexion de l’antenne, utiliser un câble RG58 (jusqu’à 5 m).
 Pour la connexion vis-à-vis et CRP, utiliser un câble UTP CAT5 (jusqu’à 1000 m).
 Si la longueur des câbles ne correspond pas aux valeurs indiquées dans le tableau, déterminer la section
des câbles en fonction de l'absorption effective des dispositifs connectés et selon les prescriptions de la
norme CEI EN 60204-1.
 Pour les connexions prévoyant plusieurs charges sur la même ligne (séquentielles), les dimensions
indiquées dans le tableau doivent être réévaluées en fonction des absorptions et des distances effectives.
Pour les connexions de produits non indiqués dans ce manuel, considérer comme valable la documentation
jointe à ces derniers.

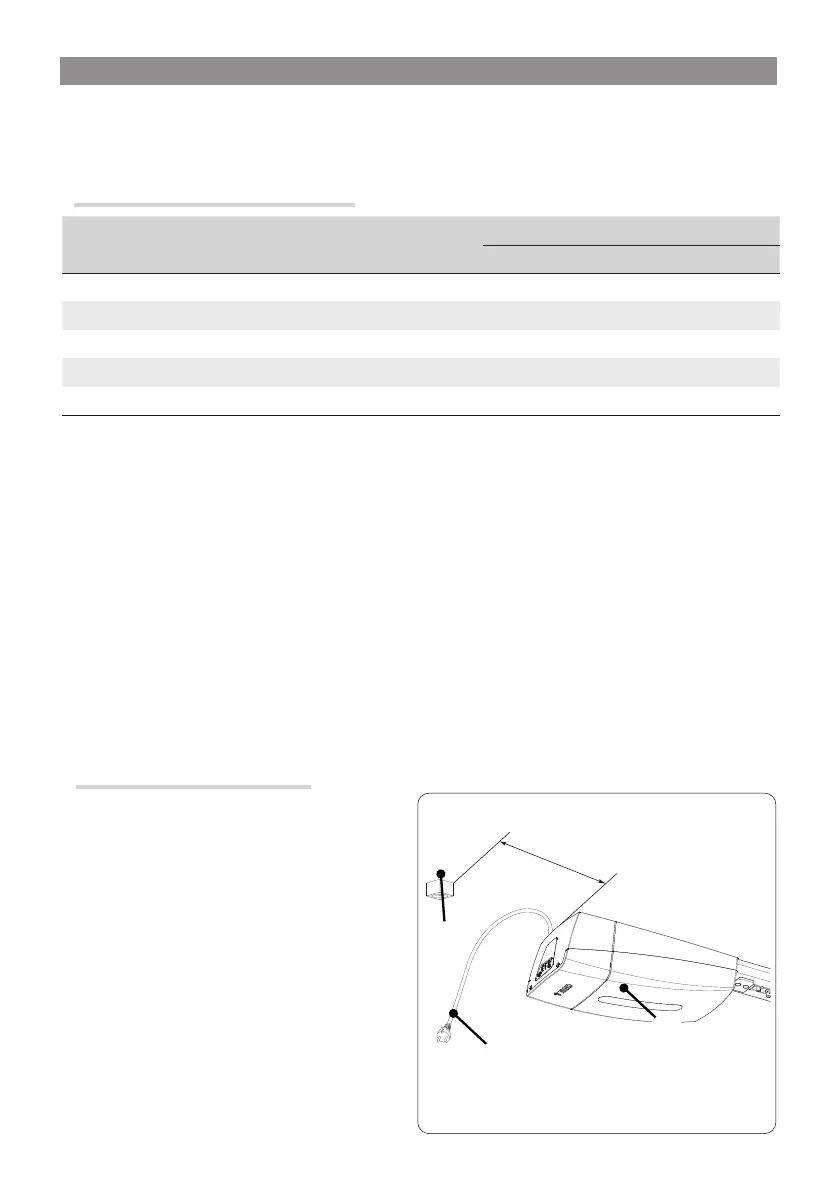

Installation de la prise de courant
⚠
L’installation de la prise de courant ne doit être
exécutée que par un électricien qualifi é. Protéger la
prise de courant à l’aide d’un fusible (16 A retardé).
Respecter les normes en vigueur (ex. : sécurité des
installations électriques).
1. Installer la prise de courant
❶ au plafond à une dis-
tance maximum d’1 m du boîtier de la centrale de
commande
❷ .
2. Installer et connecter le câble de la prise de courant ❸
au réseau électrique.
Page 13 - Manuale FA01742-FR - 12/2021 - © CAME S.p.A. -
Le contenu de ce manuel est susceptible de subir des modifications à tout moment et sans aucun préavis. - Instructions originales
