M6
M6 x 80
033 ÷002
20 ÷ 30
10 ÷ 20
❶
❷
Page 14 - Manuel FA01742 -FR - 12/2021 - © CAME S.p.A. - Le contenu de ce manuel est susceptible de subir des modifications à tout moment et sans aucun préavis. - Traduction des instructions originales

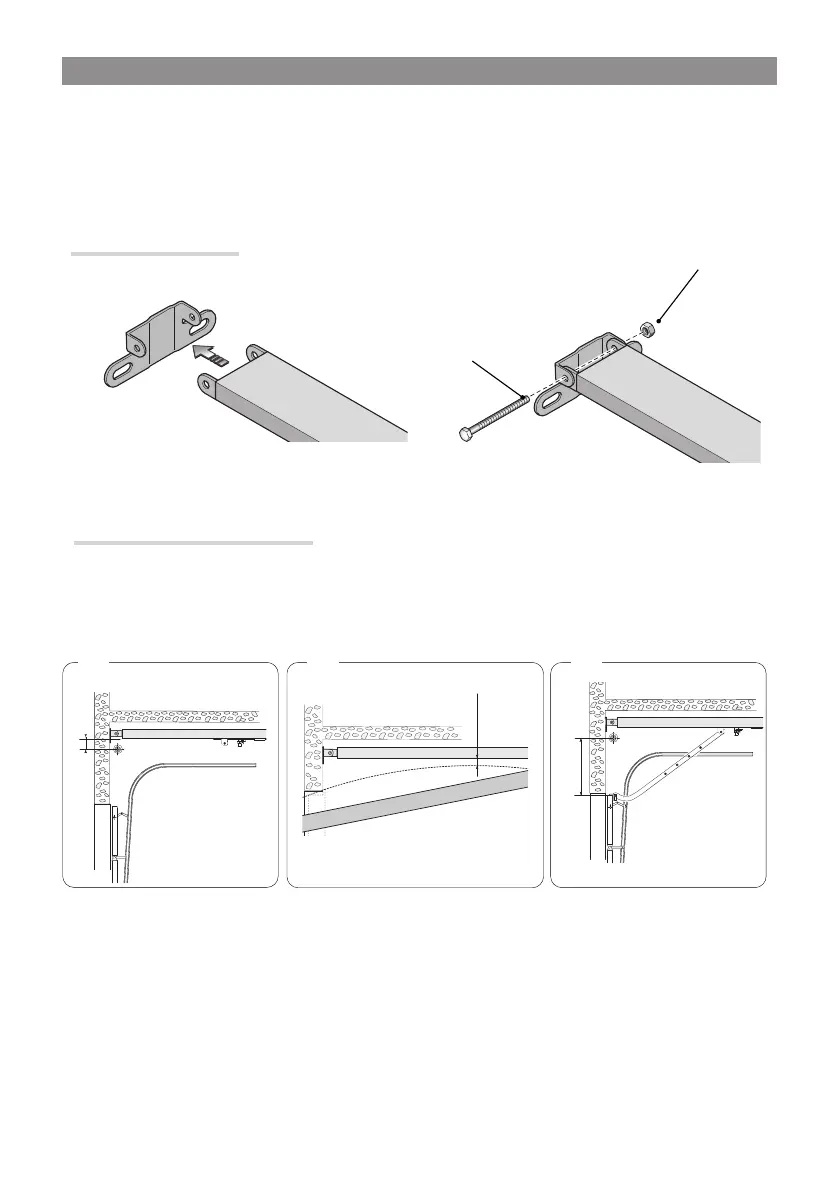

Assemblage du guide
INSTALLATION
⚠ L’installation doit être e ectuée par du personnel qualifi é et dans le plein respect des normes en vigueur.
⚠
Les illustrations suivantes ne sont que des exemples étant donné que l'espace pour la fi xation de
l'automatisme et des accessoires varie en fonction des encombrements. C'est donc l'installateur qui doit choisir
la solution la plus indiquée.
Positionnement du rail de guidage
pour portes sectionnelles au-dessus de l'encombrement de l'étrier de l'axe à ressort.
pour portes basculantes entre 10 et 20 mm à partir du point le plus haut de la courbe de glissement du
vantail.
pour portes basculantes à contrepoids débordantes à retrait partiel, utiliser le bras V201 (voir les documents
techniques en annexe).
Page 14 - Manuale FA01742-FR - 12/2021 - © CAME S.p.A. -
Le contenu de ce manuel est susceptible de subir des modifications à tout moment et sans aucun préavis. - Instructions originales
