-12-
FREN O
SPU NTO
234
01224
1
AF
ZC3
QUAD RO COMANDO
T.L. T.C .A.
AP.PARZ.
21 345 67
8910
ON
12
11 13 14 15 1617 18 19 20
ON
FUS. LINEA 5 A
FUS. ACCESSORI 1 A

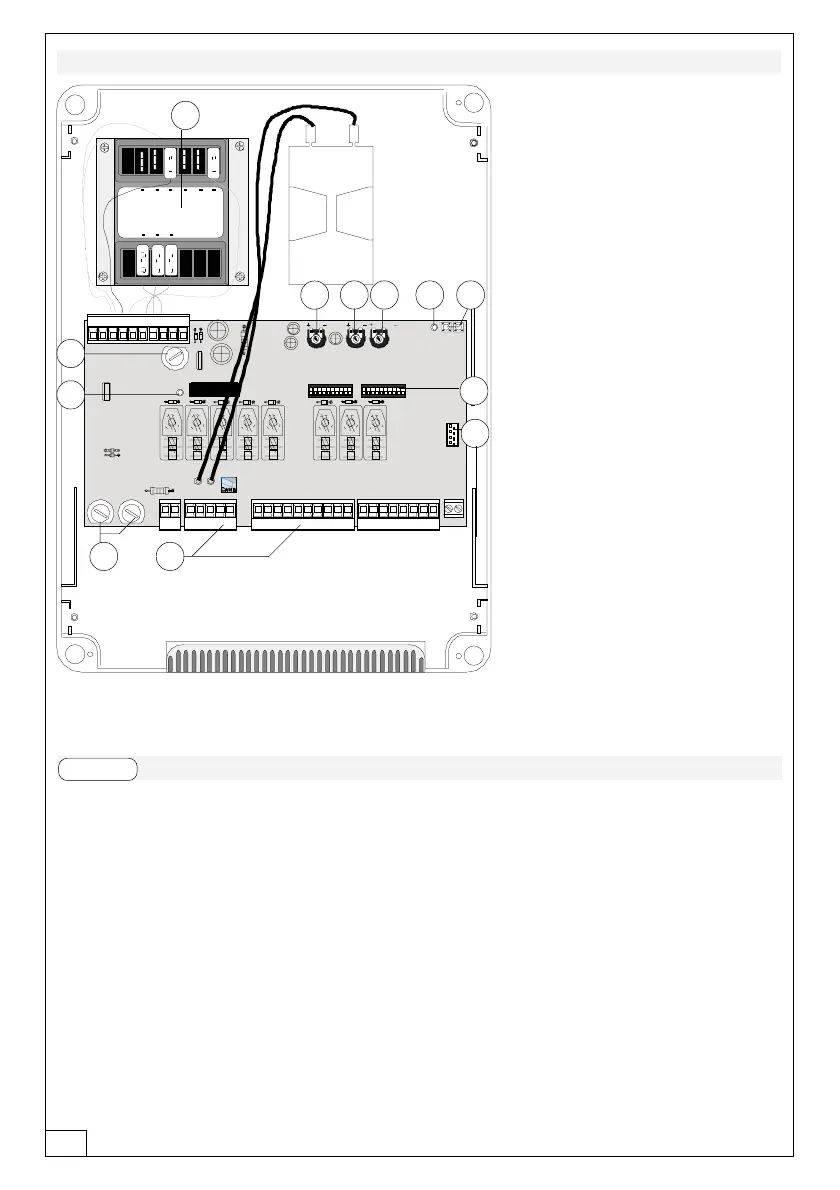

SCHEDA BASE -
MOTHERBOARD
- CARTE BASE -
GRUNDPLATINE
- TARJETA BASE
COMPONENTI PRINCIPALI
1 Morsettiere di collegamento
2 Fusibili di linea 5A
3 Fusibile accessori 1A
4 LED segnalazione tensione presente a 24V
5 Trimmer di regolazione tempo lavoro
6 Trimmer di regolazione tempo di chiusura automatica
7 Trimmer di regolazione apertura parziale
8 LED segnalazione
9 Pulsanti memorizzazione codice
10 Selettore funzioni (vedi pag.20)
11 Innesto scheda radiofrequenza (vedi tabella)
12 Limitatore di coppia motore (vedi pagina 16)
ITALIANO
Nota: collegare i fili neri che
fuoriescono dalla scheda sui
connettori del condensatore.
NB: connect the black wires coming
out of the board to the condenser’s
connectors.
Note: connecter les fils noirs qui
sortent de la carte sur les
connecteurs du condensateur.
Hinweis: Die schwarzen Kabel, die
von der Karte wegführen, an die
Verbinder am Kondensator
anschließen.
Nota: conectar los hilos negros
que salen de la tarjeta en los
conectores del condensador.
1
2
3
4
5
6 7 8 9
10
11
12
