Extracción de los quemadores inferior y superior e instalación del inyector
en el horno de gas

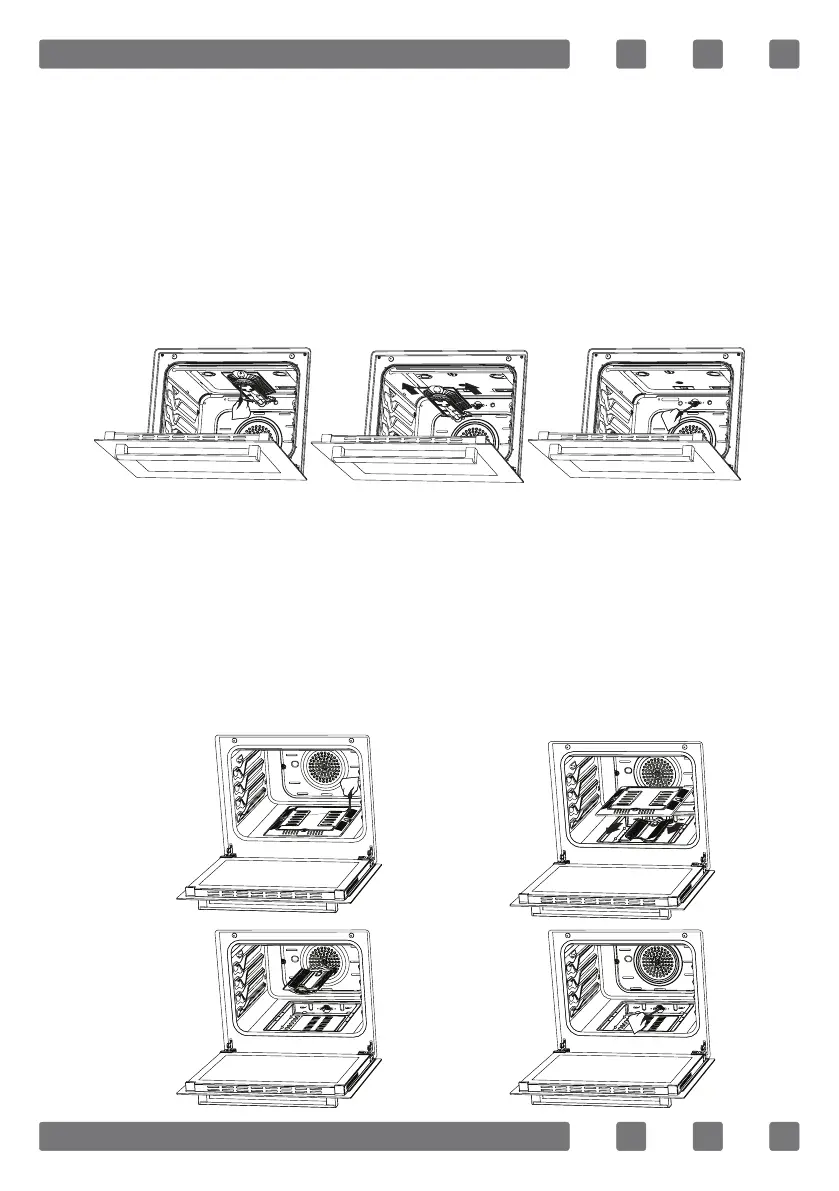

Extracción del quemador superior:
Con la ayuda de un destornillador, quite el tornillo como se muestra
en la gura 3. Como se muestra en la gura 4, retire el quemador de su
lugar tirando de él hacia usted. Como se muestra en la gura 5, quite
el inyector en el cojinete con una llave de vaso. Para volver a colocar el
quemador, aplique el proceso de eliminación de forma inversa.
Extracción del quemador inferior:
La puerta inferior del quemador se ha jado con dos tornillos. Como se
muestra en la gura 6, quítelo con la ayuda de un destornillador. Retire
la puerta tirando hacia arriba como se muestra en la gura 7. Retire el
quemador de su lugar tirando de él hacia usted, como se muestra en la
gura 8. Como se muestra en la gura 9, quite el inyector en el cojinete
con una llave de vaso. Para reemplazar el quemador, aplique el proceso
de eliminación de forma inversa.
Figura 5
Figura 3 Figura 4
Figura 8
Figura 9
Figura 6
Figura 7
