Desmontagem do fundo do forno a gás e queimador superior e Instalação
do injetor

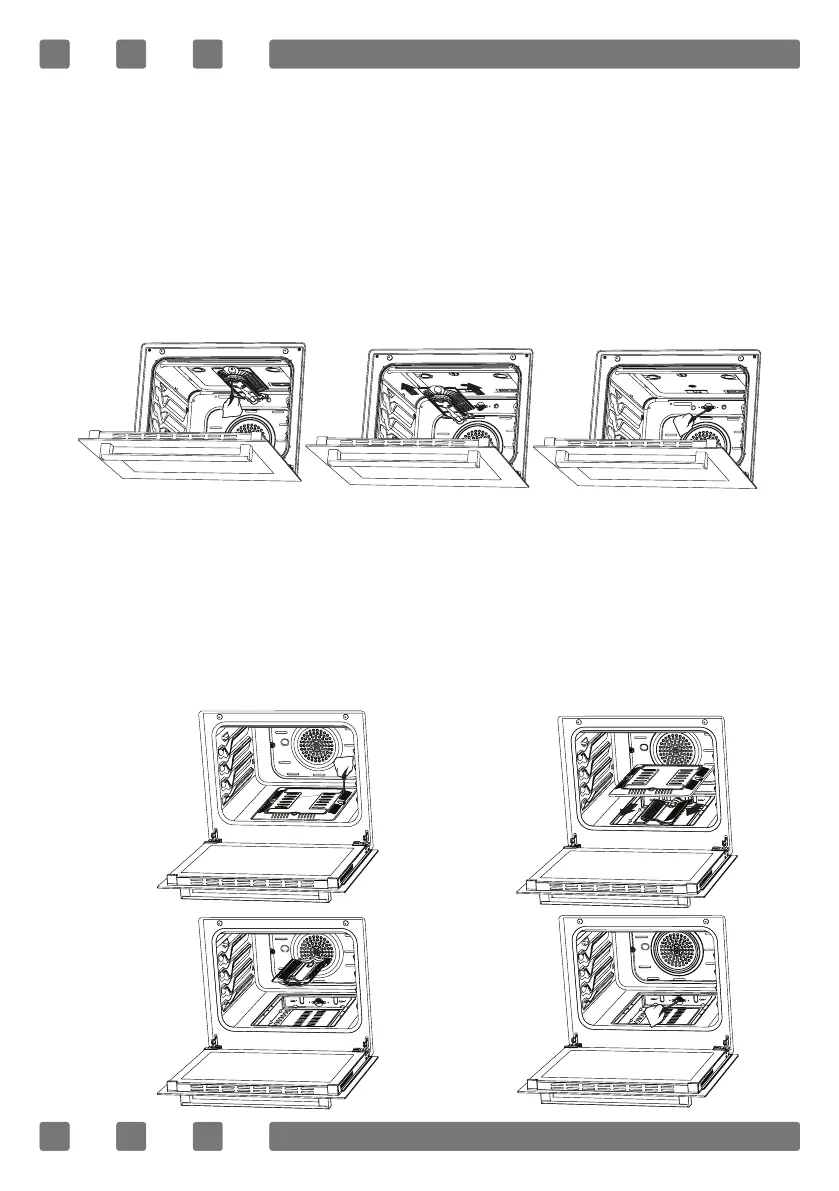

Desmontagem do queimador superior:
Remova o parafuso com uma chave de fendas, conforme se mostra na
gura 3. Puxeo queimador para si e remova-o da sua base, como pode ver
na gura 4. Usando uma chave tubular, retire o injetor como é mostrado
na gura 5. Siga os passos acima na ordem inversa para reinstalar o
queimador.
Desmontagem do queimador inferior
A tampa do queimador inferior é xada com 2 parafusos; remova-os,
conforme pode ver na gura 6. Puxe a tampa para cima e remova
conforme mostra a gura 7. Puxe o queimador para si e remova-o da sua
base, como pode ver na gura 8. Usando uma chave tubular, retire o
injetor como é mostrado na gura 9. Siga os passos acima na ordem
inversa para reinstalar o queimador.
Figura 5
Figura 3
Figura 4
Figura 8
Figura 9
Figura 6
Figura 7
