LCD モニターを取り付ける
BLCD アタッチメントユニットについて
LCD モニターと LCD アタッチメントユニット LA-V1 ／ LA-V2（別売）を組み合わせて、ハンドルユニットま
たはカメラ本体に取り付けることができます。詳細については、お使いのカメラの使用説明書をご覧くださ
い。

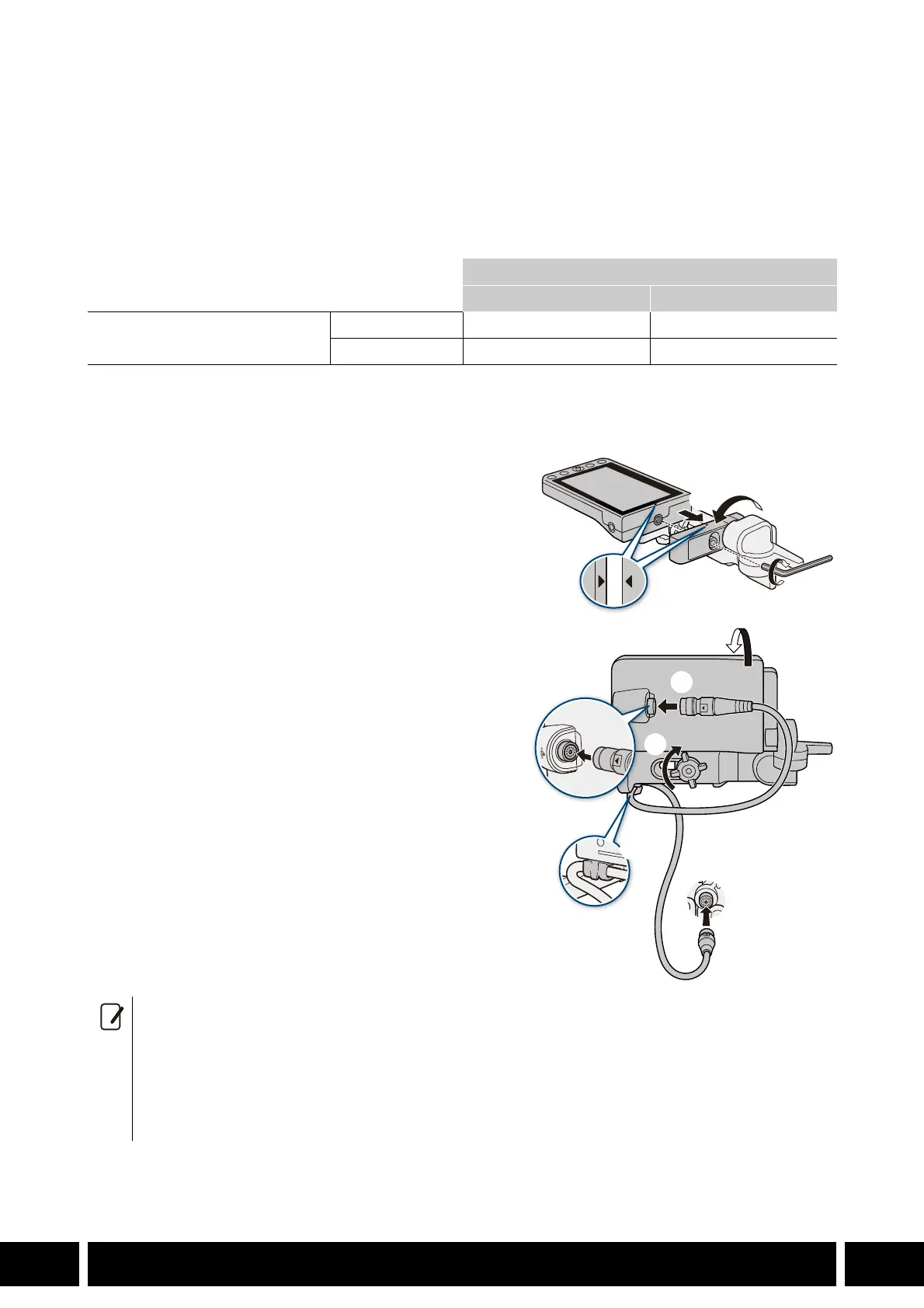

BLCD モニターをハンドルユニットに取り付ける
1. 本機の電源を切る
2. LCD アタッチメントユニットの LCD モニター取り付け部を
取り付けネジ側に回転させると、
LCD モニター取り付けネ
ジが現れる（햲）
3. LCD モニター取り付け部に LCD モニターを取り付ける（햳）
LCD モニターと LCD アタッチメントユニットの Í（位置
合わせマーク）を合わせる。必要に応じて、
LCD モニ
ターを上下逆に取り付けることもできる。
1/4 インチボルト用六角レンチを使用して、LCD モニ
ター取り付けネジで固定する。
4. LCDアタッチメントユニットをハンドルユニットに取り付
ける（햴）
LCD アタッチメントユニットの取り付け金具をハンド
ルユニットの前部アクセサリー取り付け部に合わせる。
取り付けネジでしっかりと固定する。
5. LCD モニターをハンドルユニット側に 90° 回転させる（햵）
6. ユニットケーブル UN-5 で、カメラ本体と LCD モニターの
VIDEO 端子を接続する（햶）
プラグと端子の Í マークを合わせて接続する。
7. ケーブルをケーブルクランプにとめる（햷）
ケーブルが画角や視野に入らないように、必要に応じ
てケーブルの位置を調整する。
LCD モニター
LM-V1 LM-V2
LCD
アタッチメントユニット
LA-V1 ● −
LA-V2 − ●
使用環境によっては、ネジがゆるむことがあります。必要に応じて、1/4 インチボルト用六角レ
ンチを使用して固定してください。
日常のお手入れについて
– 汚れたときは市販の眼鏡クリーナー（布製）などで拭いてください。
– 温度差の激しいところでは、画面に水滴がつくことがあります。柔らかい乾いた布で拭いてく
ださい。
