Monitorización
Monitor LCD LM-V1 / LM-V2
Conecte el monitor LCD a la cámara para añadir una gran pantalla de monitorización con operaciones de
pantalla táctil (tocar para enfocar), botones de operación del menú y joystick y dos botones
personalizables.
Para obtener más detalles sobre cómo conectar y usar el monitor LCD, consulte el manual de
instrucciones de la cámara utilizada.
También se requiere una unidad de fijación del monitor opcional para conectar el monitor a la cámara.

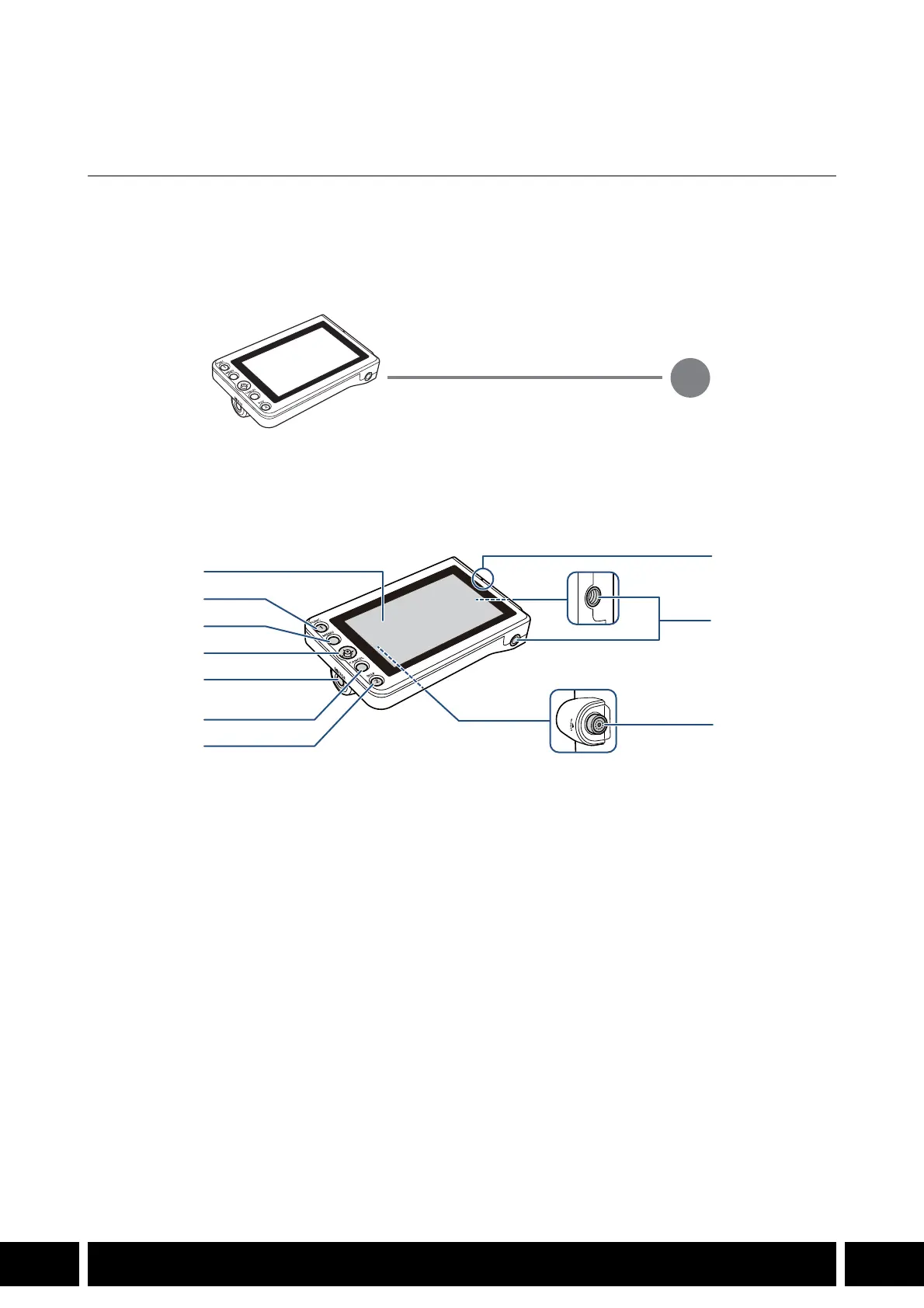

Nombres de las partes
1 Panel LCD con pantalla táctil
2 Botón FUNC (funciones principales)/
Botón personalizable LCD LM-V1/V2 1
3 Botón MENU (menú)
4Joystick
5 Botón MIRROR (inversión de la imagen
visualizada)
6 Botón CANCEL (cancelar)
7 Botón DISP (visualización)/Botón personalizable
LCD LM-V1/V2 2
8 Marca de alineación de la posición del monitor
LCD Í
9 Orificios para tornillos de 1/4"-20 (11,2 mm de
profundidad, x2)
10 Terminal VIDEO (vídeo)
Terminal VIDEO
Cable de la unidad UN-5 / UN-10
(opcional)
1
2
3
4
5
6
7
8
9
10
