FONCTIONNALITÉ SUPPLÉMENTAIRE ET COMPATIBILITÉ AVEC L’OBJECTIF
31
FR

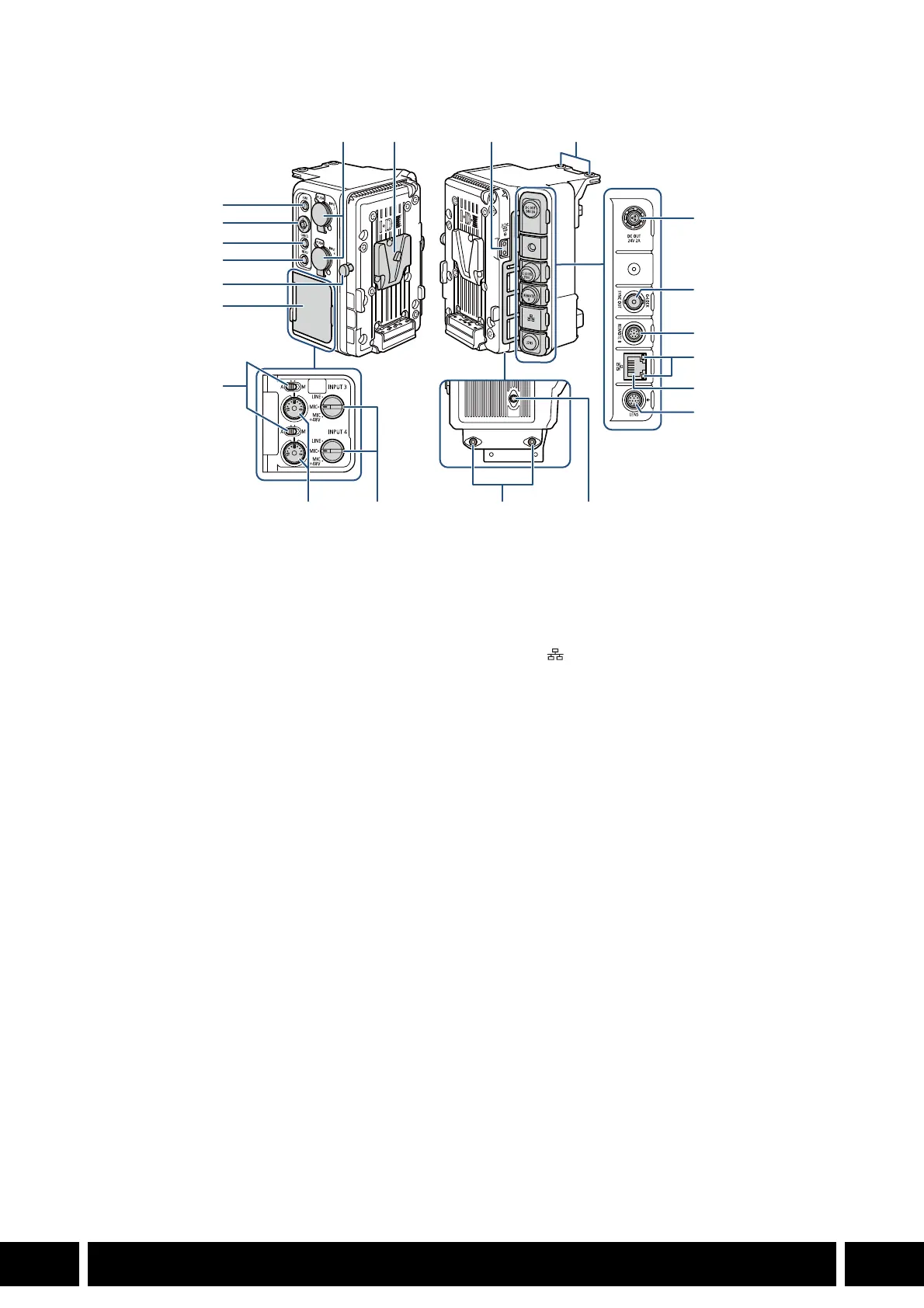

Nom des pièces
1
Pour plus de détails sur les fonctions des prises et la façon de les utiliser, consultez le mode d’emploi de la caméra
utilisée.
2
Ces commandes ne peuvent être utilisées que lorsqu’une batterie V-mount disponible dans le commerce est
connectée à l’EU-V2.
1 Touche FUNC (fonctions principales)
1
/
Touche attribuable Unité ext. EU-V2 : 1
2Joystick
1
3 Touche CANCEL (annulation)
1
4 Touche MENU
1
5 Loquet de libération de la batterie V-mount
6 Couvercle des contrôles audio
7 Commutateurs de niveau audio pour CH3 (en
haut) et CH4 (en bas)
1
8 Prises INPUT (XLR) : INPUT 3 (en haut),
INPUT 4 (en bas)
1, 2
9 Support de la batterie en forme de V (V-mount)
10 Prise D-TAP
2
11 Trous de vis pour boulons de fixation (x2)
12 Prise DC OUT 24V 2A
2
13 Prise G-LOCK/SYNC OUT (Genlock/
synchronisation)
1
• La fonction de la prise (entrée Genlock/sortie
du signal de référence) est modifiée en
utilisant le menu. Consultez le tableau des
paramètres de menu [Configuration système]
dans le mode d’emploi de la caméra utilisée.
14 Prise REMOTE B
1
• Pour la connexion de la télécommande
RC-V100 en option.
15 Indicateur d’accès Ethernet
1
16 Prise (Ethernet)
1
17 Prise LENS
2
18 Molettes de niveau audio pour CH3 (en haut) et
CH4 (en bas)
1
19 Commutateurs INPUT 3 (en haut) / INPUT 4 (en
bas) (sélection de source audio)
1, 2
20 Trous de vis pour boulons M4 (7,5 mm de
profondeur, x2)
21 Trous de vis pour boulons de 1/4"-20 (7,5 mm
de profondeur)
1
2
3
4
5
6
7
8
18 19 20 21
91011
12
13
14
15
16
17
