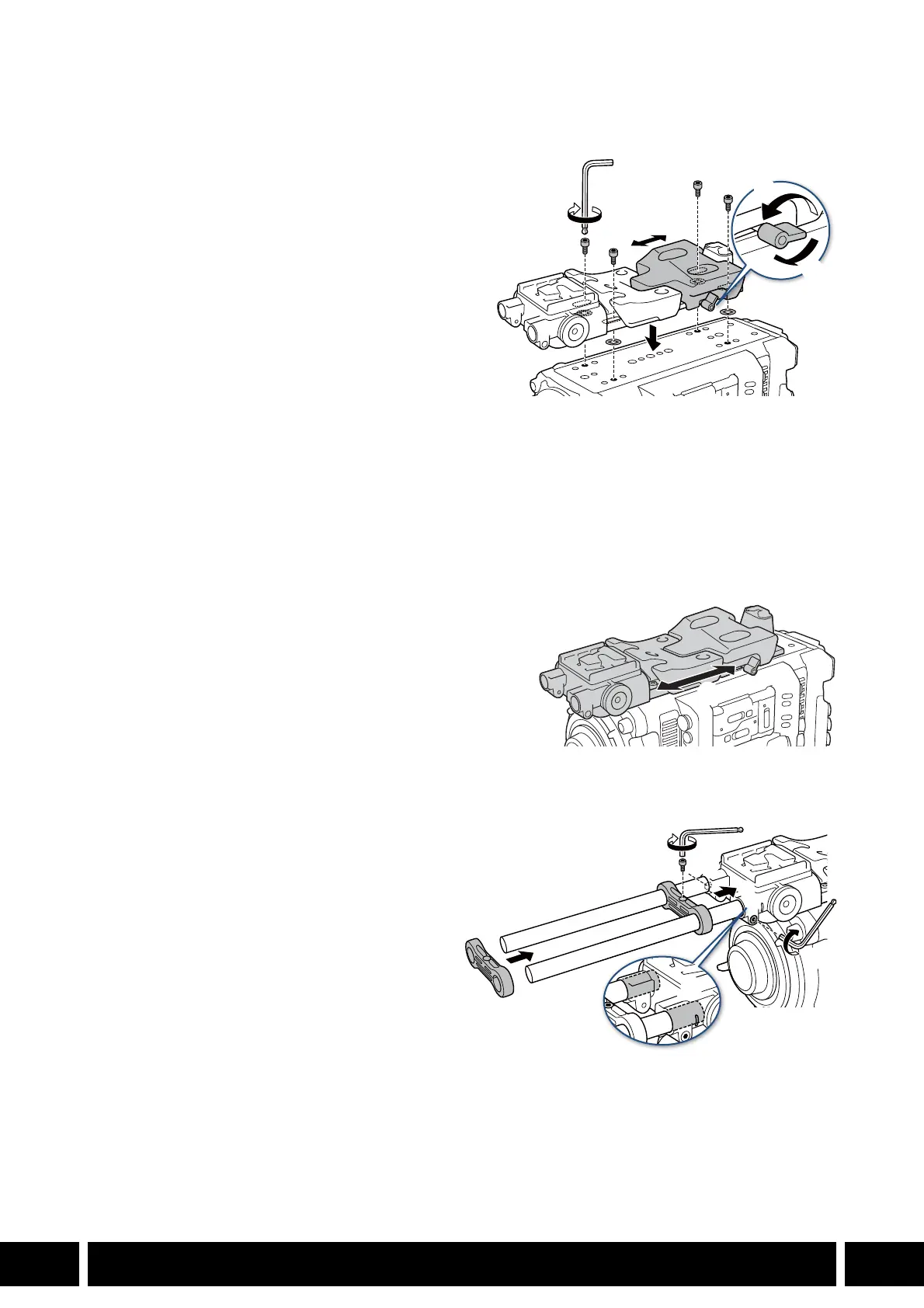

Fixation et réglage de la crosse d’épaule
1. Mettez la caméra hors tension.
2. Tournez la vis de l’épaulière dans le sens
antihoraire et desserrez-la (햲).
3. Ajustez la position de l’épaulière (avant/
arrière ; 햳).
4. Tournez la vis de l’épaulière dans le sens
horaire pour fixer l’épaulière en place (햴).
• Si la vis est tournée vers le bas, tirez la vis et
tournez-la de sorte qu’elle soit orientée en
diagonale vers le haut.
5. Insérez un des boulons de 0,64 cm, 1/4"
fournis dans un trous traversant pour
montage à la caméra et fixez une retenue de
boulon fournie au dos du boulon.
• Répétez l’opération pour les trois autres trous.
6. Fixez l’appui en bandoulière à la base de la caméra (햵) et utilisez la clé hexagonale pour les vis
de 0,64 cm, 1/4" pour serrer partiellement les 4 vis de fixation fournies pour une fixation
provisoire.
7. Ajustez l’épaulette (avant/arrière) dans la position
souhaitée, puis attachez fermement les boulons (햶).
Fixation des tiges d’accessoire
1. Passez les tiges à travers les bagues de
serrage et utilisez la clé hexagonale pour
boulons M4 pour attacher un des boulons
M4 fournis à la bague de serrage pour
fixer les tiges (햲).
2. Insérez les tiges assemblées dans l’appui
en bandoulière (햳) et attachez l’autre
boulon M4 fourni pour fixer la tige
fermement en place (햴).
• Assurez-vous que les tiges dépassent les
fentes du rail.
햲
햴
햳
햵
