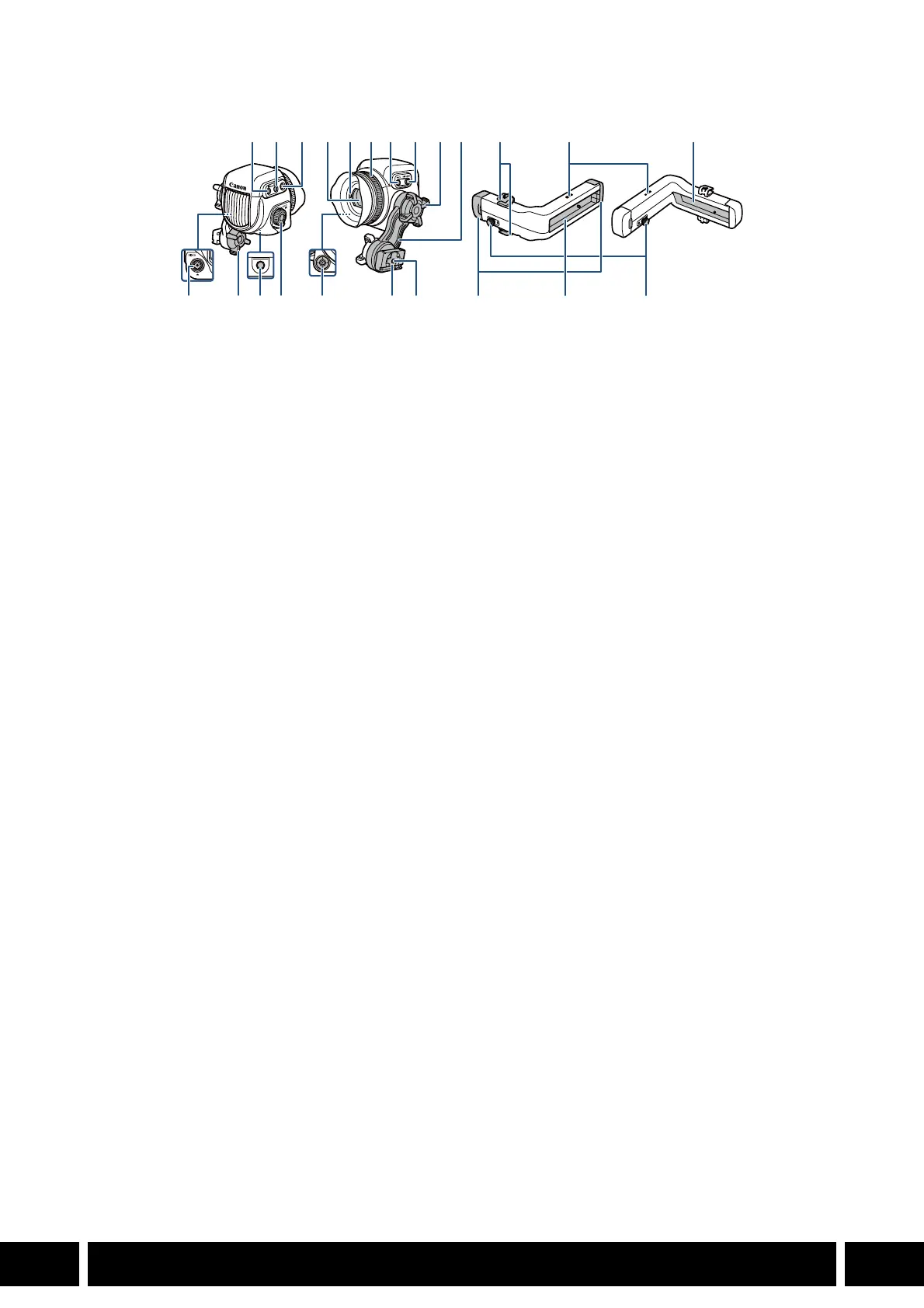

Bezeichnung der Teile
Je nach der verwendeten Kamera sind einige der nachfolgend beschriebenen Funktionen entweder nicht
verfügbar oder weichen von der Beschreibung ab. In der Abbildung mit einem Sternchen (*)
gekennzeichnete Tasten sind beleuchtet, sofern die Kamera über die Funktion zur Tastenbeleuchtung
verfügt.
1 FUNC-Taste (Hauptfunktionen)/
Konfigurierbare Taste EVF-V70: 1
2 EVF-Taste (Menü öffnen)/
Konfigurierbare Taste EVF-V70: 2
3 BACK-Taste (zurück zum vorhergehenden
Bildschirm)
• Verwenden Sie diese Taste, um zur
vorhergehenden Menüebene
zurückzukehren.
4 Sucher
5 Augensensor
6 Dioptrieneinstellring
7 MAGN.-Taste (Vergrößerung)/
Konfigurierbare Taste EVF-V70: 3
8 FALSE COLOR (Falschfarbenanzeige)-Taste/
Konfigurierbare Taste EVF-V70: 4
9 Schwenkarm-Arretierungsschraube
10 Schwenkarm
11 VIDEO-Anschluss
12 Innengewinde für 1/4-Zoll-20-
Montageschrauben (25 mm tief)
13 SELECT-Wahlrad/SET-Taste
14 Joystick/SET-Taste
15 Schwenkarmgleiter
16 Innengewinde für 1/4-Zoll-20-
Montageschrauben (10 mm tief)
17 Klemmschiene: Kabelklemmen
18 Innengewinde für die Kabelklemmen der
Klemmschiene
19 Schiene
20 Klemmschiene: Schienenendkappen
21 Klemmschiene: Verriegelungsstift für Gleitstück
