FUNKTIONSERWEITERUNGEN UND OBJEKTIVKOMPATIBILITÄT
31
DE

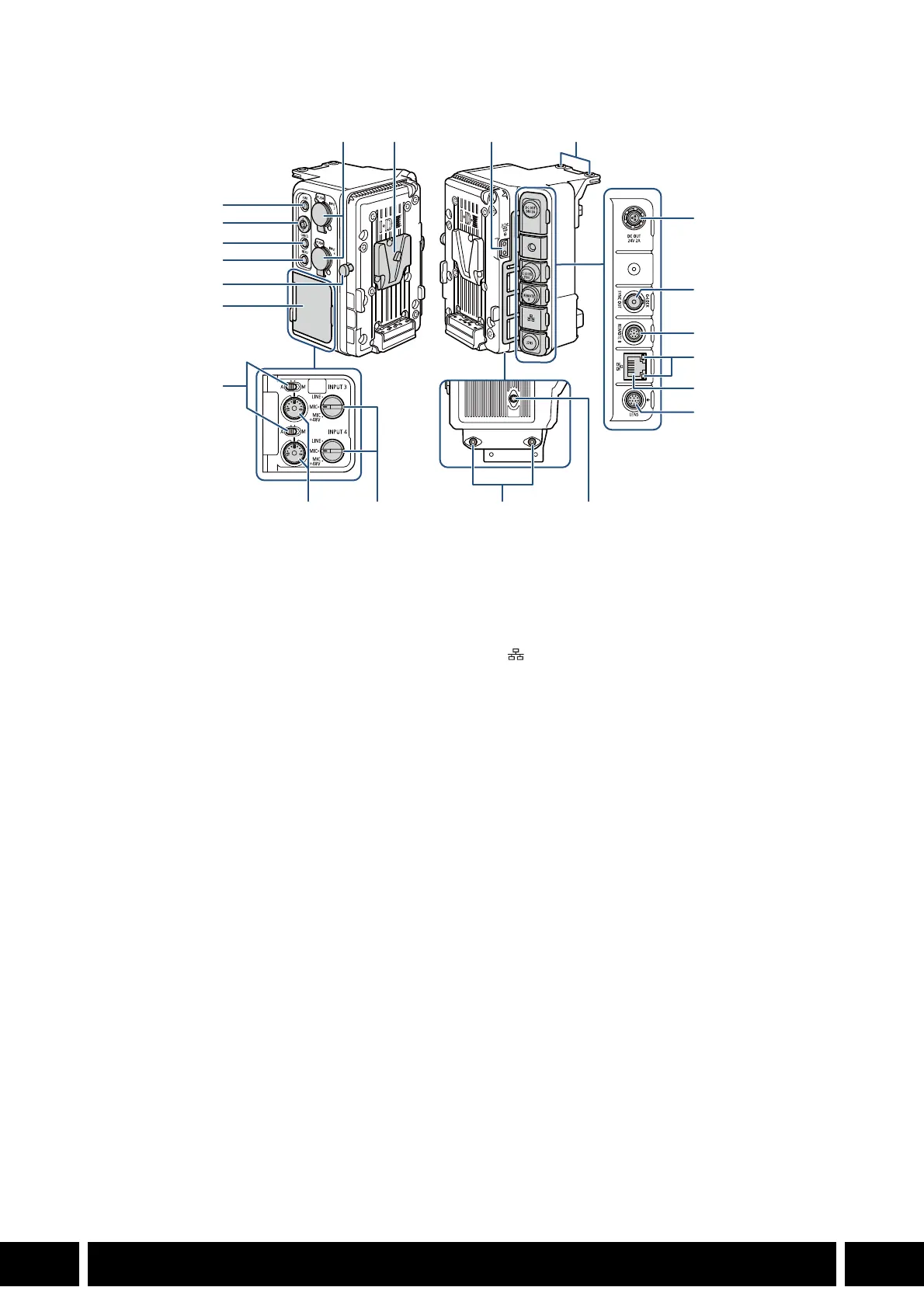

Bezeichnung der Teile
1
Einzelheiten zu den Funktionen des Anschlusses und deren Verwendung finden Sie in der Bedienungsanleitung der
verwendeten Kamera.
2
Diese Bedienelemente können nur verwendet werden, wenn ein handelsüblicher V-Mount-Akku an die EU-V2
angebracht ist.
1FUNC-Taste
1
(Hauptfunktionen)/
Konfigurierbare Taste Expansion Unit EU-V2: 1
2Joystick
1
3CANCEL-Taste
1
(Abbrechen)
4MENU-Taste
1
5 Freigabeschieber für V-Mount-Akku
6 Abdeckung für Audioregler
7 Tonpegelschalter CH3 (oben) und CH4 (unten)
1
8 INPUT-Anschlüsse (XLR): INPUT 3 (oben),
INPUT 4 (unten)
1, 2
9 V-förmige Akkuaufnahme (V-Mount)
10 D-TAP-Anschluss
2
11 Innengewinde für Befestigungsschrauben (x2)
12 DC OUT-Anschluss, 24 V/2 A
2
13 G-LOCK/SYNC OUT-Anschluss (Genlock/
Synchronisierung)
1
• Die Funktion des Anschlusses (Genlock-
Eingang/Referenzsignalausgang) wird mithilfe
des Menüs geändert. Weitere Informationen
hierzu finden Sie in der Einstellungstabelle
des Menüs [System-Setup] in der
Bedienungsanleitung der verwendeten
Kamera.
14 REMOTE B-Anschluss
1
• Zum Anschließen der optionalen
Fernbedienung RC-V100.
15 Zugriffslampe für Ethernet
1
16 -Anschluss (Ethernet)
1
17 LENS-Anschluss
2
18 Tonpegelregler CH3 (oben) und CH4 (unten)
1
19 Wahlschalter INPUT 3 (oben) / INPUT 4 (unten)
(Audioquellenauswahl)
1, 2
20 Innengewinde für M4-Schrauben (7,5 mm tief,
x2)
21 Innengewinde für 1/4-Zoll-20-Schrauben
(7,5 mm tief)
1
2
3
4
5
6
7
8
18 19 20 21
91011
12
13
14
15
16
17
