モニタリング
19
JP

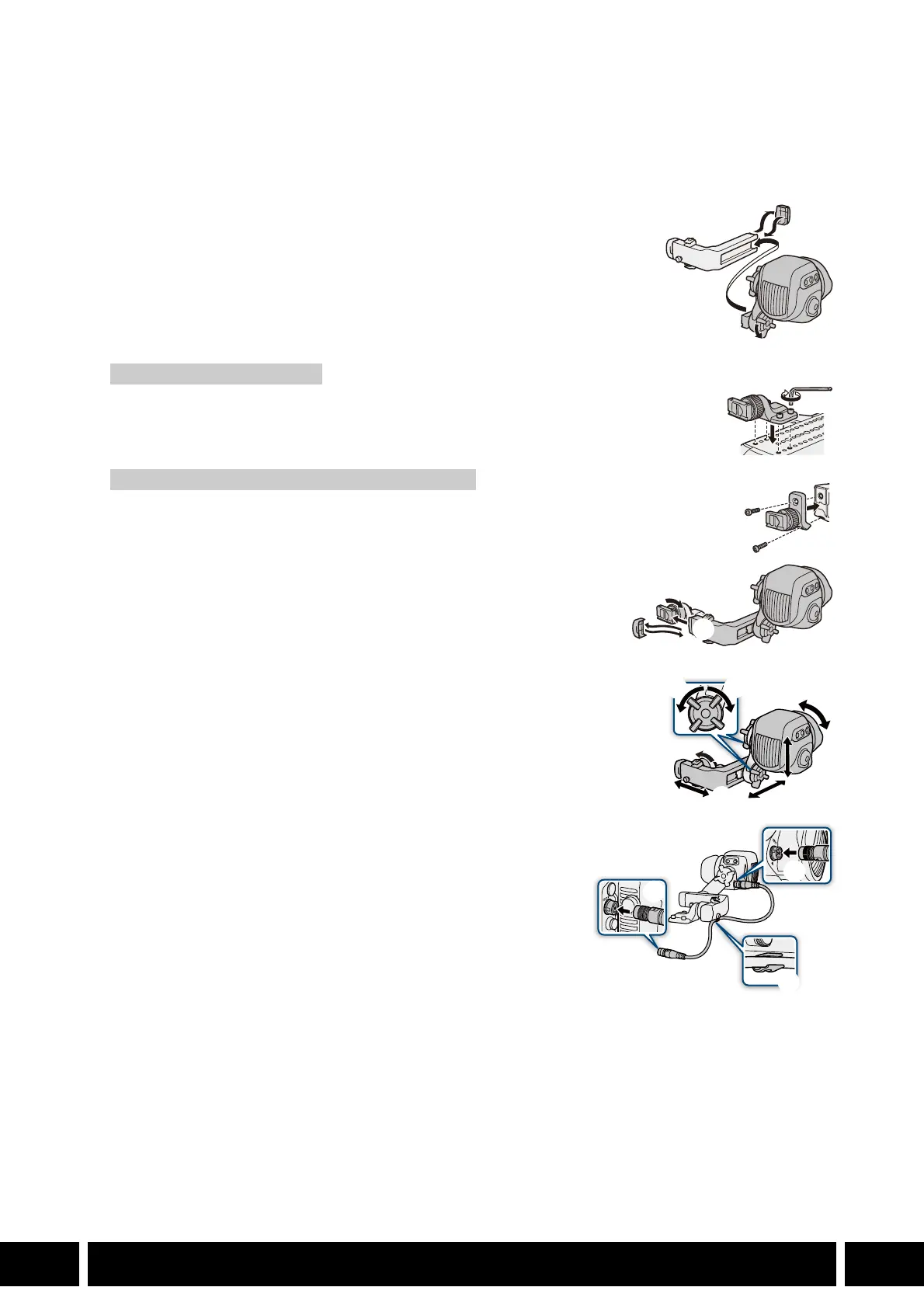

ビューファインダーをカメラに取り付ける
1. 必要に応じて、カメラ本体にハンドルユニットを取り付ける
詳細については、お使いのカメラの使用説明書をご覧ください。
2. カメラの電源を切る
3. スイングアームのクランプレール側の締め付けねじを緩める（햲）
4. クランプレールのふたを取り外し（햳）、ビューファインダーのクランプ
レール接続部を、「
TOP」の記載を上に向けてクランプレールの端からスラ
イドさせて取り付ける（햴）
5. 操作 4 で取り外したふたを取り付ける（햵）
6. クランプベースをカメラ本体に取り付ける
1/4 インチボルト用六角レンチを使用して、クランプベース（カメラに付
属）をカメラ本体の上面に六角穴付きボルト（
1/4 インチ：4 個）で固定
する（햶）。
1/4 インチボルト用六角レンチを使用して、クランプベース CL-V2（別売）
をハンドルユニットに六角穴付きボルト（
2 個）で固定する（햷）。
7. クランプベースの締め付けねじを緩める（햸）
8. クランプレールのもう一方のふたを取り外し（햹）、カメラ本体に取り付
けたクランプベースにスライドさせて取り付ける（햺）
9. 操作 8 で取り外したふたを取り付ける（햻）
10.スイングアームのファインダー側の締め付けねじを緩めて（햽）ビュー
ファインダーの位置（前後／上下）、角度とクランプレールの位置を調節
し（햾）、すべての締め付けねじを締める（햿）
左手でビューファインダーを保持しながら操作する。
締め付けねじは、スイングアームの 2 箇所と、クランプベースの 1 箇所を
締める。
11.本体とビューファインダーの VIDEO 端子を、ユニットケーブル
UN-5 / UN-10（別売）で接続する（헀）
プラグと端子の Î マークを合わせて接続する。
12.ケーブルをクランプにとめる（헁）
ケーブルクランプ用ネジ穴は 4 箇所あるので、必要に応じて付け
換える。
햳
햲
햵
햴
햶
EOS C500 Mark Ⅱ ／ EOS C200 ／ EOS C200B のとき
햸
햺
햹
햻
