AGGIUNTA DI FUNZIONALITÀ E COMPATIBILITÀ OBIETTIVI
31
IT

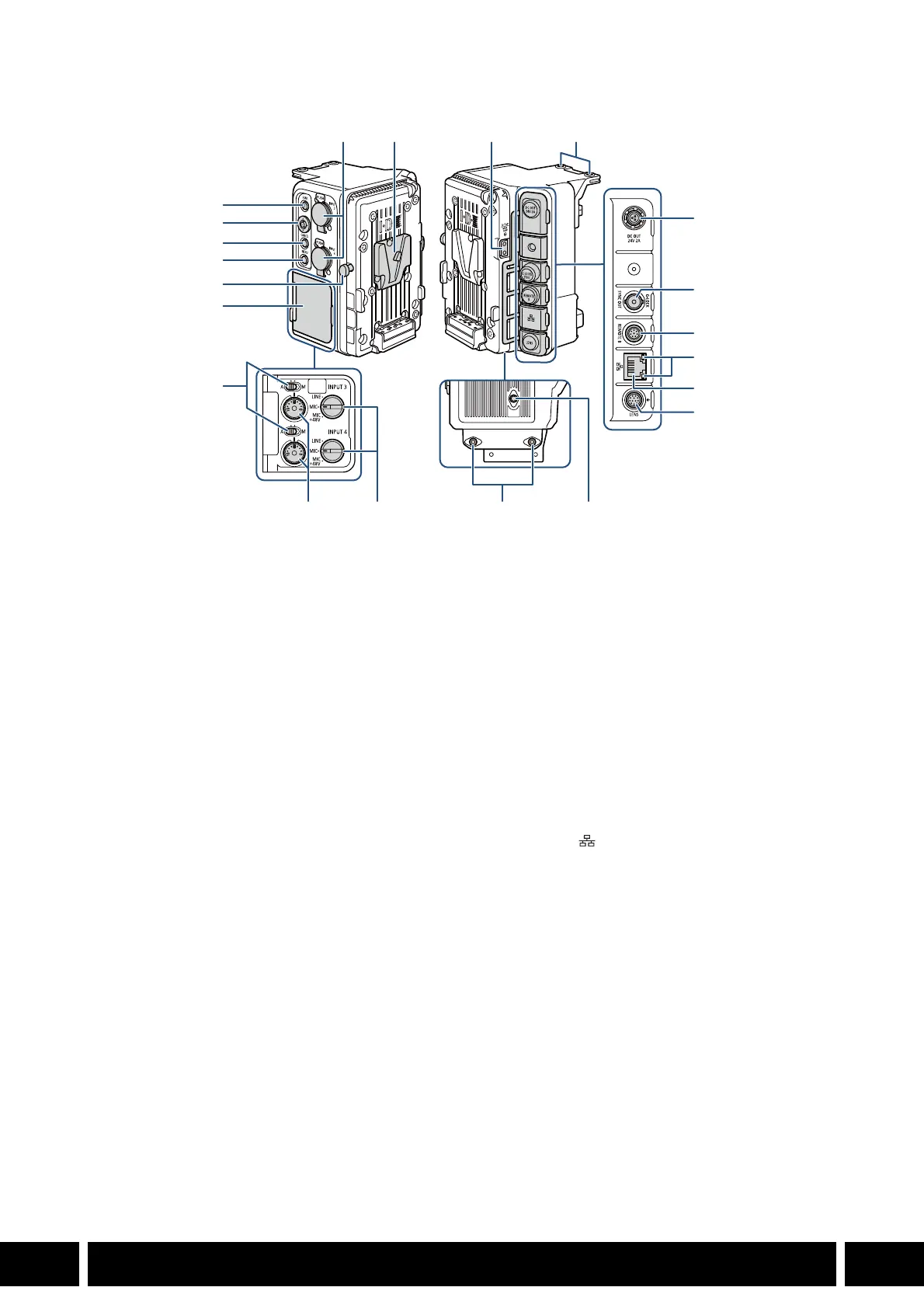

Nome dei componenti
1
Per informazioni dettagliate sulle funzioni e l’utilizzo dei terminali, fare riferimento al manuale di istruzioni della
videocamera utilizzata.
2
Questi comandi possono essere utilizzati solo quando una batteria V-mount (disponibile in commercio) è montata
sull’unità EU-V2.
1 Pulsante FUNC (funzioni principali)
1
/
Pulsante programmabile Unità esp. EU-V2: 1
2Joystick
1
3 Pulsante CANCEL (annulla)
1
4 Pulsante MENU
1
5 Rilascio batteria V-mount
6 Coperchio dei comandi di regolazione
dell’audio
7 Selettori livello audio per CH3 (superiore) e
CH4 (inferiore)
1
8 Terminali INPUT (XLR): INPUT 3 (superiore),
INPUT 4 (inferiore)
1, 2
9 Attacco batteria V-mount (a forma di V)
10 Terminale D-TAP
2
11 Fori per viti di fissaggio (x2)
12 Terminale DC OUT 24V 2A
2
13 Terminale G-LOCK/SYNC OUT (Genlock/
sincronizzazione)
1
• La funzione del terminale (ingresso Genlock/
uscita segnale di riferimento) può essere
selezionata tramite il menu. Fare riferimento
alla tabella delle impostazioni del menu
[Configura sistema] nel manuale di istruzioni
della videocamera utilizzata.
14 Terminale REMOTE B
1
• Per il collegamento del controllo remoto
RC-V100 opzionale.
15 Indicatore di accesso Ethernet
1
16 Terminale (Ethernet)
1
17 Terminale LENS
2
18 Ghiere di regolazione livello audio per CH3
(superiore) e CH4 (inferiore)
1
19 Selettori INPUT 3 (superiore) / INPUT 4
(inferiore) (selezione sorgente audio di
ingresso)
1, 2
20 Fori filettati per viti M4 (prof. 7,5 mm, x2)
21 Foro filettato per viti da 1/4"-20 (prof. 7,5 mm)
1
2
3
4
5
6
7
8
18 19 20 21
91011
12
13
14
15
16
17
