AGGIUNTA DI FUNZIONALITÀ E COMPATIBILITÀ OBIETTIVI
34
IT

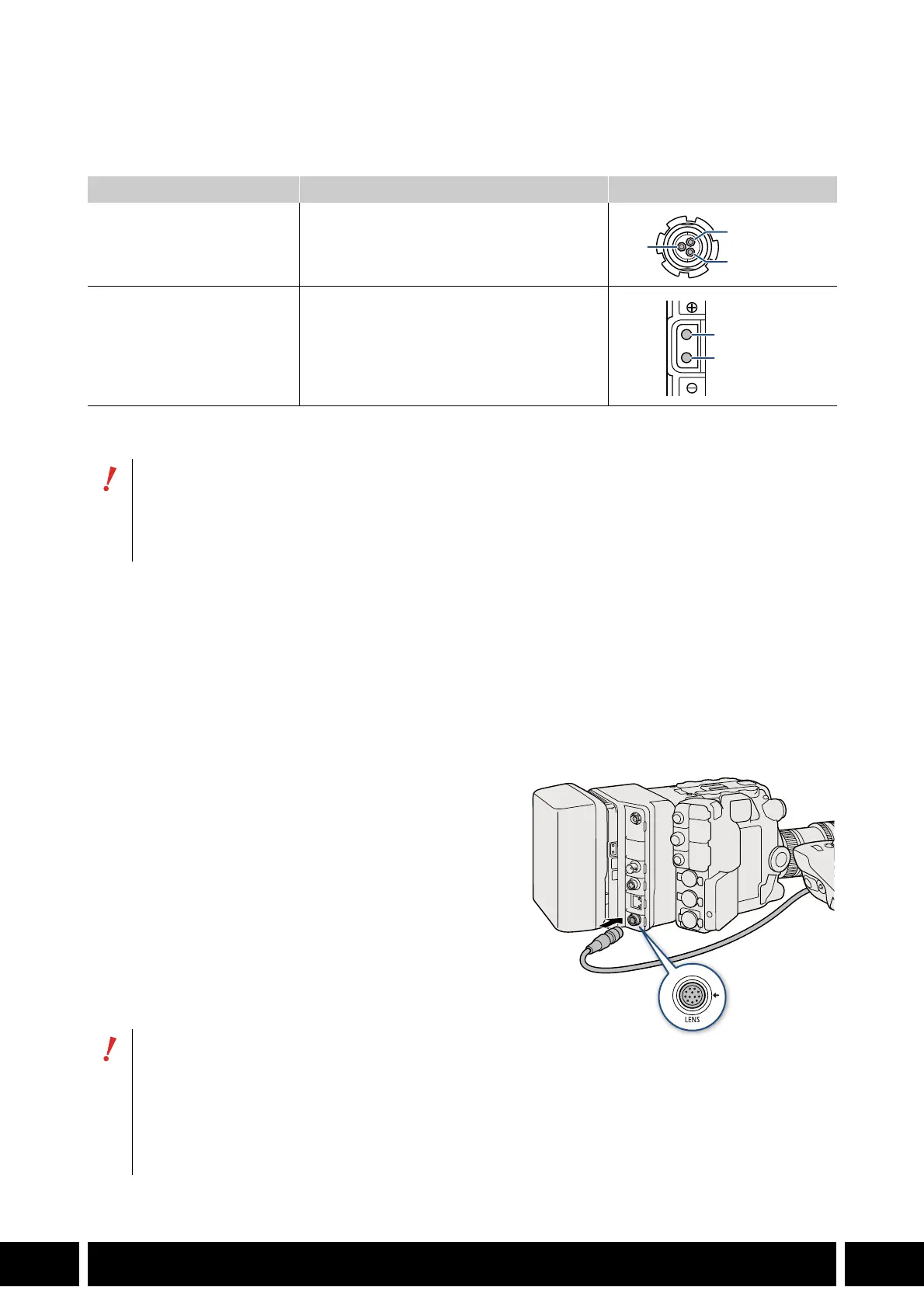

Uscite di alimentazione
L’unità di espansione è dotata di due uscite di alimentazione per accessori: il terminale DC OUT 24V 2A e
il terminale D-TAP.
* I livelli effettivi potranno variare a seconda della sorgente di alimentazione utilizzata dalla videocamera.
Connessione obiettivo
Quando è montata una batteria V-mount disponibile in commercio sull’unità di espansione, è possibile
collegare il cavo di interfaccia videocamera a 12 pin dell’obiettivo con il terminale LENS dell’unità EU-V2
per azionare lo zoom e utilizzare l’apertura automatica temporanea (push auto iris) dalla videocamera.
Quando si utilizza un obiettivo B4 (broadcast) compatibile con la funzione L.C.A.C. di correzione
automatica dell’aberrazione cromatica dell’obiettivo connesso all’unità EU-V2 con il cavo di interfaccia a 12
pin, è possibile correggere anche l’aberrazione cromatica dell’obiettivo.
1. Montare l’unità di espansione (0 32) e l’obiettivo
sulla videocamera.
• Per informazioni dettagliate sulla preparazione
dell’obiettivo, fare riferimento al manuale di istruzioni
della videocamera utilizzata.
2. Montare una batteria V-mount sull’unità di
espansione (0 33).
3. Collegare il cavo a 12 pin dell’obiettivo al
terminale LENS dell’unità di espansione.
Uscita di alimentazione Caratteristiche* Piedinatura terminale
Terminale 24V 2A DC OUT Connettore Fischer a 3 pin, 24 V CC, 2,0 A
(max.)
Terminale D-TAP Connettore D-Tap, 50 W (max.)
• Utilizzare le uscite di alimentazione della videocamera senza eccedere i valori indicati.
• Per la fornitura di alimentazione ad accessori esterni, prestare attenzione alla polarità delle
connessioni di alimentazione. Una connessione incorretta dell’alimentazione potrebbe causare
guasti e malfunzionamenti.
• È essenziale spegnere sempre la videocamera
prima di collegare o scollegare il cavo di
interfaccia a 12 pin dell’obiettivo dal terminale
LENS della videocamera. In caso contrario si
potrebbero causare guasti o malfunzionamenti
della videocamera o dell’obiettivo.
