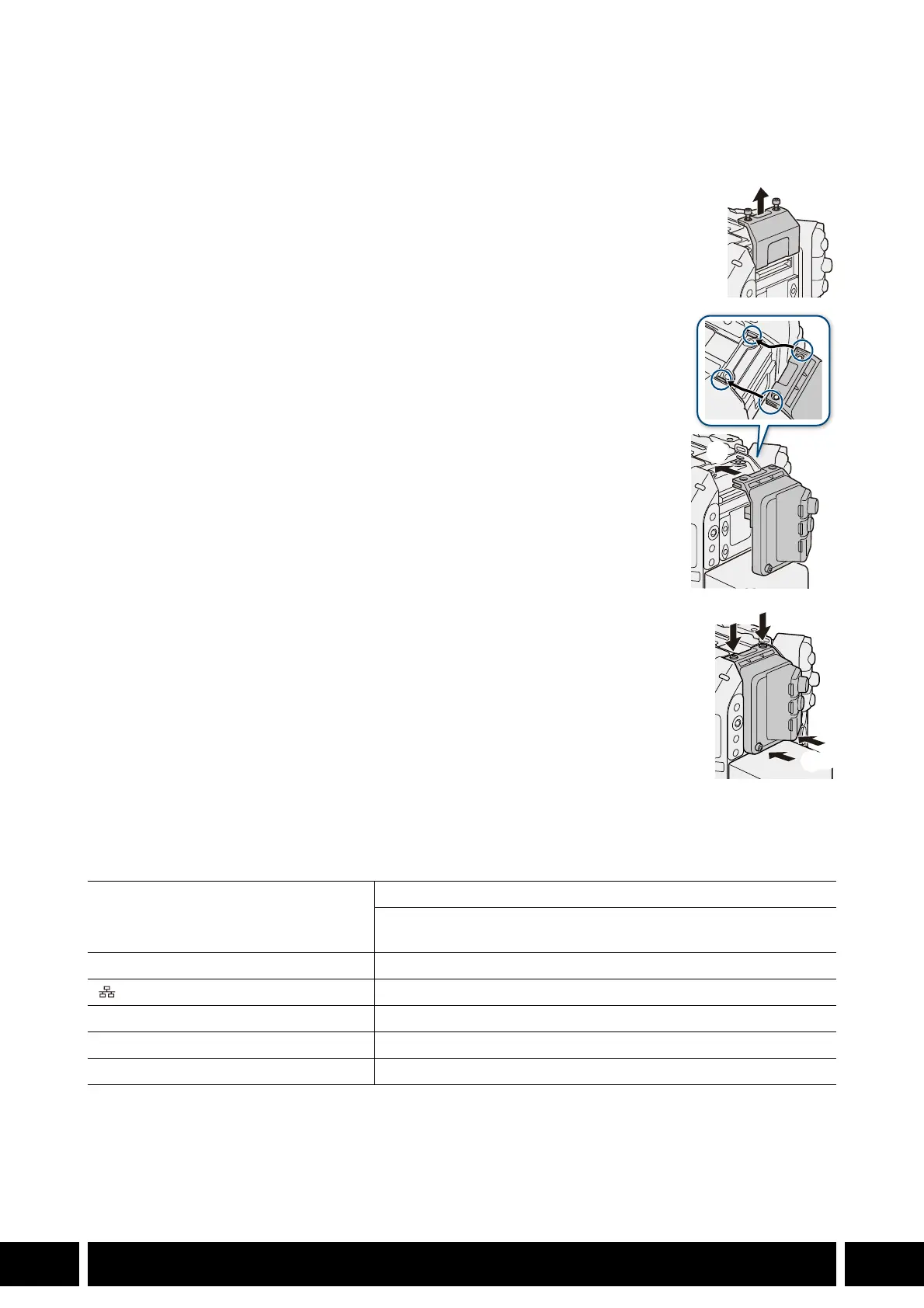

拡張ユニット 1 をカメラに取り付ける
1. カメラの電源を切る
 本機は、カメラの電源を入れた状態で取り付けると動作しない。
2. カメラの拡張ユニット端子カバーを取り外す
 M4 ボルト用六角レンチを使用して、六角穴付きボルト（M4：2 個）を取り外す
（햲）。
3. 拡張ユニット 1 を取り付ける
 拡張ユニット 1 のコネクターキャップを取り外して、拡張ユニット 1 の凹部を
カメラの凸部に合わせたあと、まっすぐに止まるまで押す（햳）。
4. 拡張ユニット 1 を固定する
 M4 ボルト用六角レンチを使用して、アクセサリー固定用穴（2 個）を操作 2 で
取り外した六角穴付きボルト（
M4：2 個）で固定し（햴-1）、アクセサリー取
り付けボルト（
M4：2 個）で固定する（햴-2）。
主な仕様
G-LOCK/SYNC OUT 端子 BNC ジャック、1.0 Vp-p ／ 75 Ω
GENLOCK
時 *：入力のみ／ SYNC OUT 時 *：出力のみ、HD 三値信号
* 端子の機能は、カメラのメニュー設定で切り換える。
REMOTE B 端子 丸形 8 ピンジャック、RC-V100（別売）接続用（RS-422 通信用）
（イーサネット）端子
Ethernet（イーサネット）、1000BASE-T 対応
動作温度
0 ºC 〜 +40 ºC
外形寸法（幅 × 高さ × 奥行き） 約 62×92×69 mm
質量（コネクターキャップ含まず） 約 114 g
햲
햲
햳
햴
-
1
햴
-
2
