FUNCIONALIDAD AGREGADA Y COMPATIBILIDAD DE OBJETIVOS
31
ES

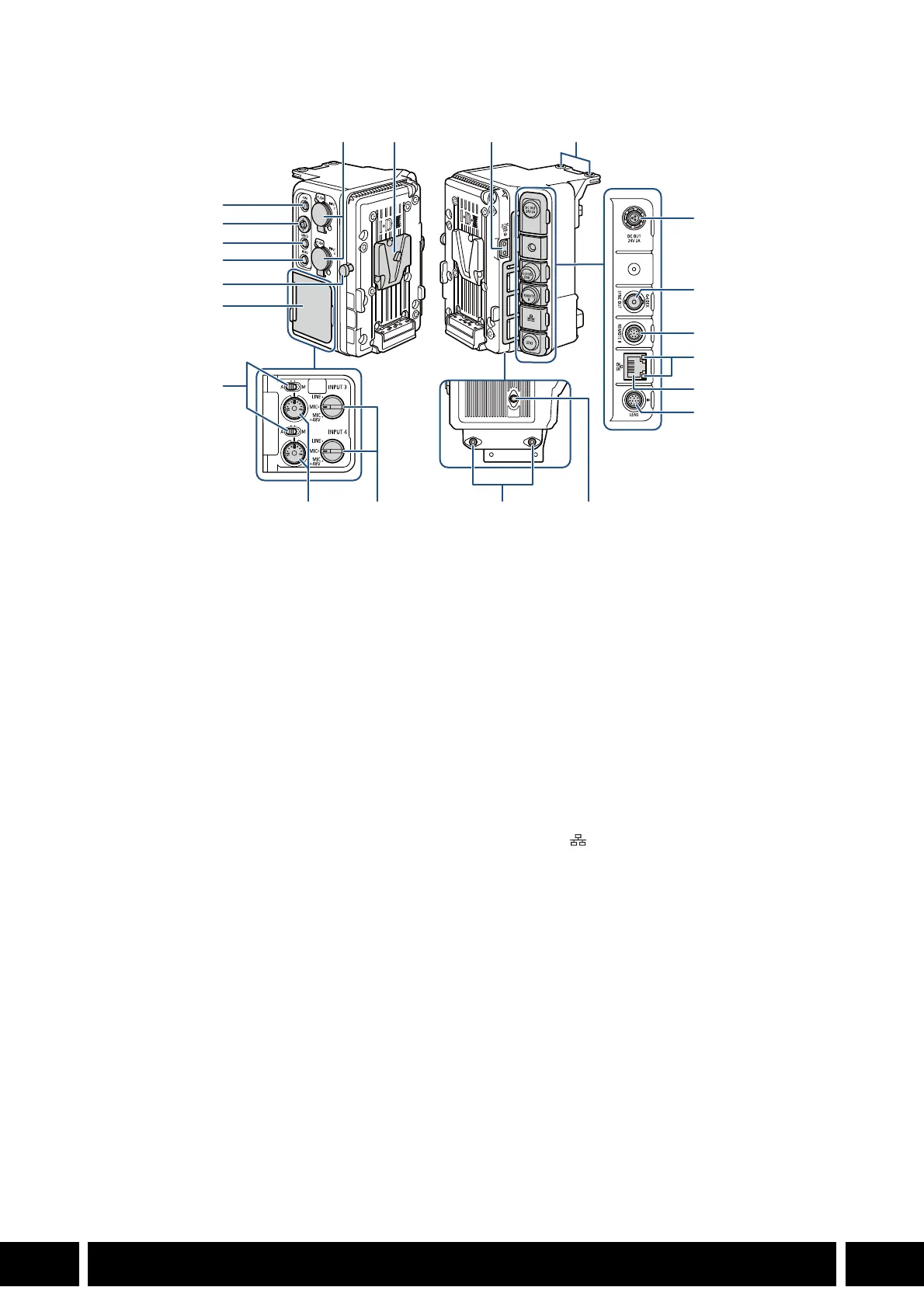

Nombres de las partes
1
Para obtener más detalles sobre las funciones de los terminales y cómo usarlos, consulte el manual de
instrucciones de la cámara utilizada.
2
Estos controles solo se pueden usar cuando se conecta una batería de tipo V-mount disponible en el comercio a
la EU-V2.
1 Botón FUNC (funciones principales)
1
/
Botón personalizable Unid. expansión EU-V2: 1
2Joystick
1
3 Botón CANCEL (cancelar)
1
4 Botón MENU
1
5 Pestillo de liberación de la batería de tipo
V-mount
6 Cubierta para los controles de audio
7 Interruptores de nivel de audio para CH3
(superior) y CH4 (inferior)
1
8 Terminales INPUT (XLR): INPUT 3 (superior),
INPUT 4 (inferior)
1, 2
9 Soporte de batería de tipo V-mount
10 Terminal D-TAP
2
11 Orificios de tornillos para pernos de fijación (x2)
12 Terminal DC OUT 24V 2A
2
13 Terminal G-LOCK/SYNC OUT (Genlock/
sincronización)
1
• La función del terminal (entrada Genlock/
salida de señal de referencia) se cambia
usando el menú. Consulte la tabla de ajustes
del menú [Configuración de sistema] en el
manual de instrucciones de la cámara
utilizada.
14 Terminal B REMOTE
1
• Para conectar el controlador remoto
RC-V100 opcional.
15 Indicador de acceso a Ethernet
1
16 Terminal (Ethernet)
1
17 Terminal LENS
2
18 Selectores de nivel de audio para CH3
(superior) y CH4 (inferior)
1
19 Interruptores INPUT 3 (superior) / INPUT 4
(inferior) (selección de fuente de audio)
1, 2
20 Orificios para tornillos M4 (7,5 mm de
profundidad, x2)
21 Orificio para tornillos 1/4"-20 (7,5 mm de
profundidad)
1
2
3
4
5
6
7
8
18 19 20 21
91011
12
13
14
15
16
17
