機能拡張／レンズ対応
30
JP

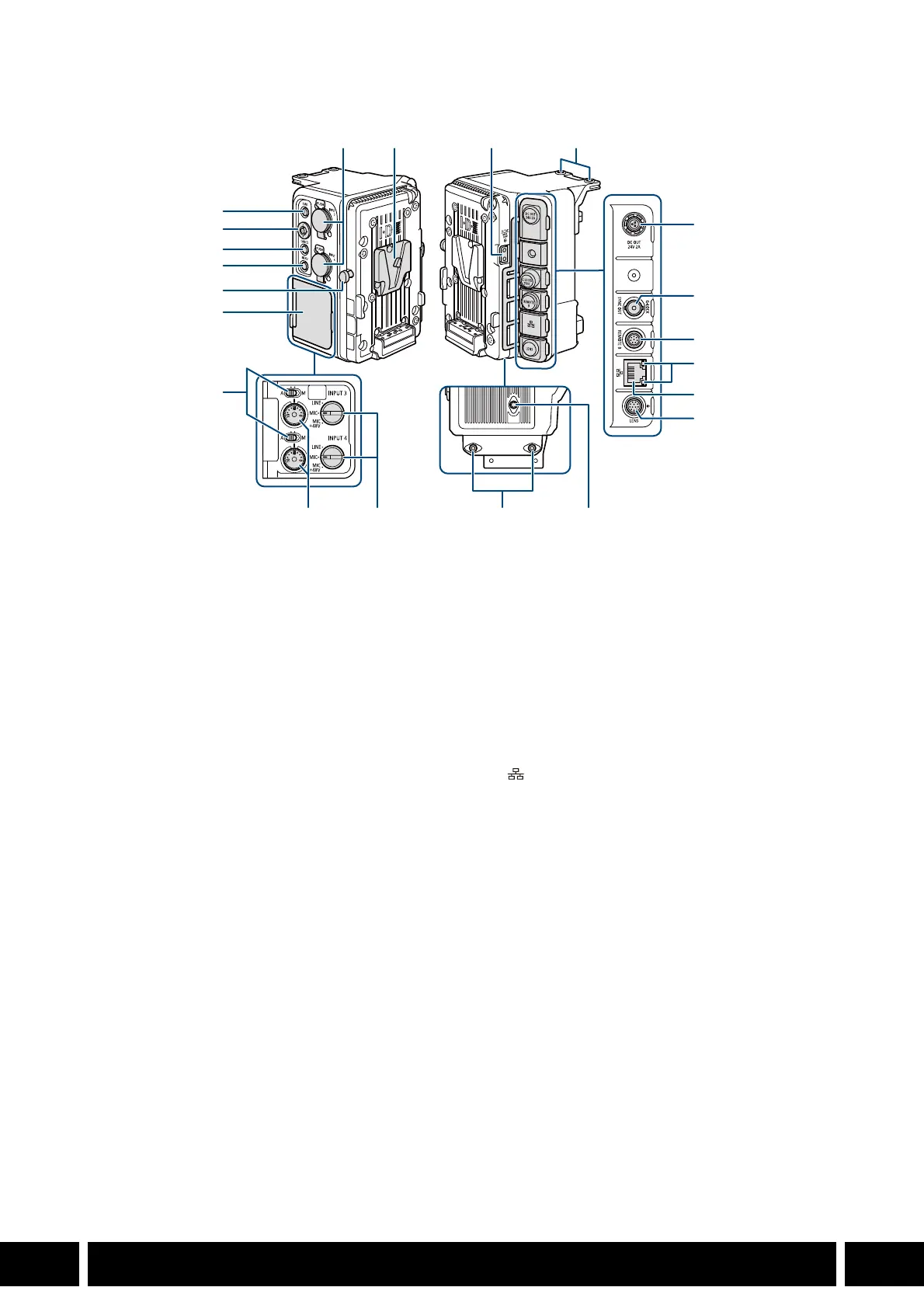

各部の名称
*1
使いかたや機能の詳細については、お使いのカメラの使用説明書をご覧ください。
*2
V マウントタイプバッテリー（市販）装着時のみ使用可能。
1 FUNC（ファンクション）／拡張ユニットアサイン
1 ボタン
*1
2 ジョイスティック
*1
3 CANCEL（キャンセル）ボタン
*1
4 MENU（メニュー）ボタン
*1
5Vマウントバッテリーリリースレバー
6 オーディオ操作カバー
7 録音レベル切り換えスイッチ
（
INPUT 3 ／ INPUT 4）
*1 *2
8INPUT端子（XLR）：INPUT 3 端子（上）、INPUT 4
端子（下）
*1 *2
9Vマウントバッテリー装着部
10 D-TAP 端子
*2
11 アクセサリー固定用穴（2 個）
12 DC OUT 24V 2A 端子
*2
13 G-LOCK（GENLOCK）/SYNC OUT 端子
*1

端子の機能（GENLOCK 入力またはリファレン
スビデオ信号出力）は、カメラのメニュー設
定で切り換える。お使いのカメラの使用説明
書に記載しているシステム設定メニュー一覧
をご覧ください。
14 REMOTE B 端子
*1

別売／市販のリモコンを接続する。
15 イーサネットアクセスランプ
*1
16 （イーサネット）端子
*1
17 LENS（レンズ）端子
*2
18 録音レベル調整つまみ
（
INPUT 3 ／ INPUT 4）
*1 *2
19 INPUT 3 ／ INPUT 4 端子入力切り換え
スイッチ
*1 *2
20 M4 ネジ穴（M4 ／深さ 7.5 mm 2 個）
21 1/4 インチネジ穴（1/4-20 ／深さ 7.5 mm）
1
2
3
4
5
6
7
8
18 19 20 21
91011
12
13
14
15
16
17
