CONFIGURACIÓN Y ESTILOS DE GRABACIÓN
49
ES

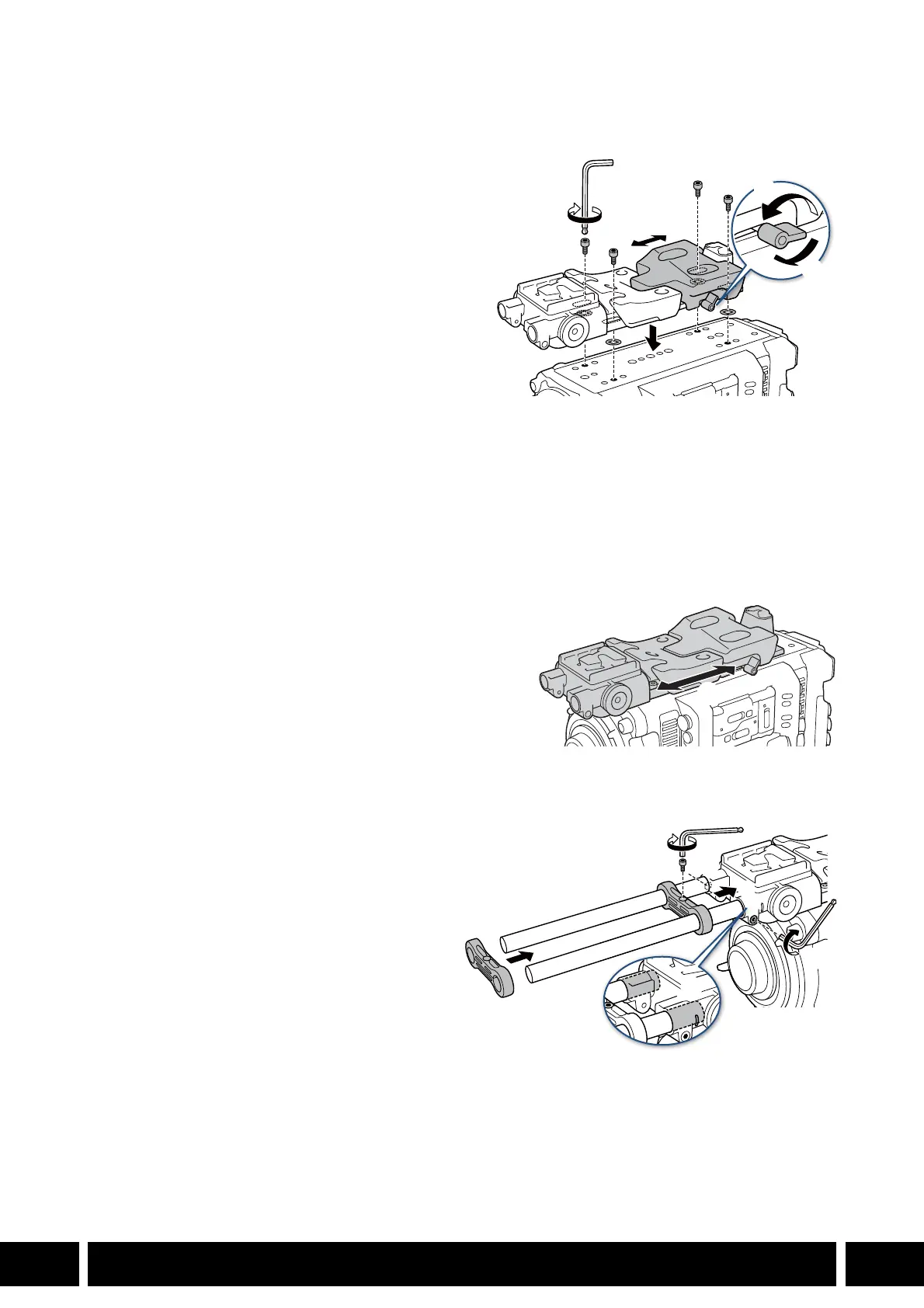

Colocación y extracción del ocular
1. Apague la cámara.
2. Gire el tornillo de la almohadilla para el
hombro hacia la izquierda y aflójelo (햲).
3. Ajuste la posición de la almohadilla para el
hombro (delante/detrás; 햳).
4. Gire el tornillo de la almohadilla para el
hombro hacia la derecha para fijar la
almohadilla en su lugar (햴).
• Si el tornillo está orientado hacia abajo, tire de
él y gírelo de forma que quede orientado hacia
arriba.
5. Inserte uno de los tornillos (0,64 cm/1/4") en
un orificio pasante de la montura de la cámara y coloque una arandela suministrada en la parte
inferior del tornillo.
• Repita la misma operación con los otros tres orificios pasantes.
6. Acople el soporte para el hombro a la parte inferior de la cámara (햵) y utilice la llave hexagonal
para los tornillos de 0,64 cm/1/4" a fin de apretar parcialmente los cuatro tornillos de fijación
suministrados para obtener un ajuste provisional.
7. Ajuste la almohadilla para el hombro (delante/detrás)
en la posición deseada y, a continuación, apriete los
tornillos firmemente (햶).
Acoplamiento de las varillas para accesorios
1. Pase las varillas a través de las
abrazaderas para las varillas y use la llave
hexagonal para tornillos M4 para apretar
uno de los tornillos M4 suministrados a la
abrazadera para fijar así las varillas (햲).
2. Inserte las varillas montadas en el
soporte para hombro (햳) y apriete el otro
tornillo M4 suministrado para fijar el
conjunto de varillas en su lugar (햴).
• Asegúrese de que las varillas atraviesen
las hendiduras de deslizamiento.
햲
햴
햳
햵
