МОНИТОРИНГ
12
RU
Установка ЖКД монитора
О модуле присоединения ЖКД
Чтобы закрепить ЖКД монитор на ручке или на корпусе камеры, используйте дополнительно
приобретаемый модуль присоединения ЖКД LA-V1 или LA-V2. Подробные сведения см.
в руководстве по эксплуатации используемой камеры.

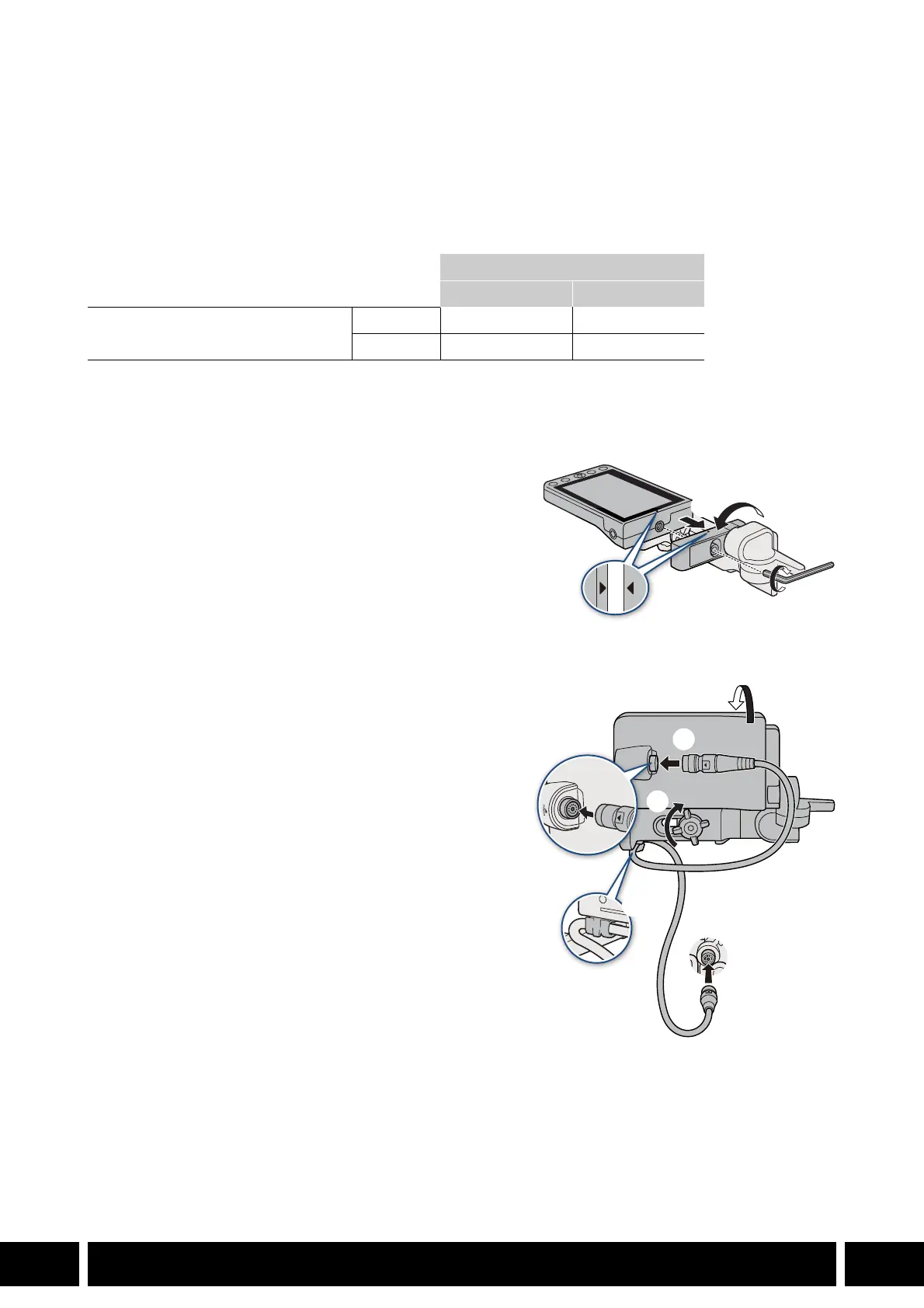

Установка ЖКД монитора на блок рукоятки
1. Выключите камеру.
2. На модуле присоединения ЖКД поверните
крепление ЖКД монитора в направлении
стопорной ручки, чтобы получить доступ к болту
фиксации ЖКД монитора.
3. Закрепите ЖКД монитор на креплении ЖКД
монитора.
• Совместите метки Í на мониторе и креплении
монитора. Если требуется, можно также
закрепить ЖКД монитор экраном в другую сторону.
• Затяните болт фиксации ЖКД монитора
шестигранным ключом для винтов 0,64 см,
1/4 дюйма.
4. Установите модуль присоединения ЖКД на
блок рукоятки.
• Совместите крепление присоединения на модуле
присоединения ЖКД с передним креплением для
аксессуаров на блоке рукоятки.
• Надежно затяните стопорную ручку.
5. Разверните ЖКД монитор на 90° в сторону
блока рукоятки.
6. Подсоедините ЖКД монитор к разъему VIDEO
камеры с помощью кабеля устройства UN-5.
• Совместите метки Í на штекерах кабеля и
разъемах.
7. Пропустите кабель через кабельный зажим модуля присоединения ЖКД монитора.
• Если требуется, измените положение кабеля, чтобы он не попадал на изображение и не
мешал обзору.
ЖКД монитор
LM-V1 LM-V2
Модуль присоединения ЖКД
LA-V1
N —
LA-V2 — N
