機能拡張／レンズ対応
33
JP

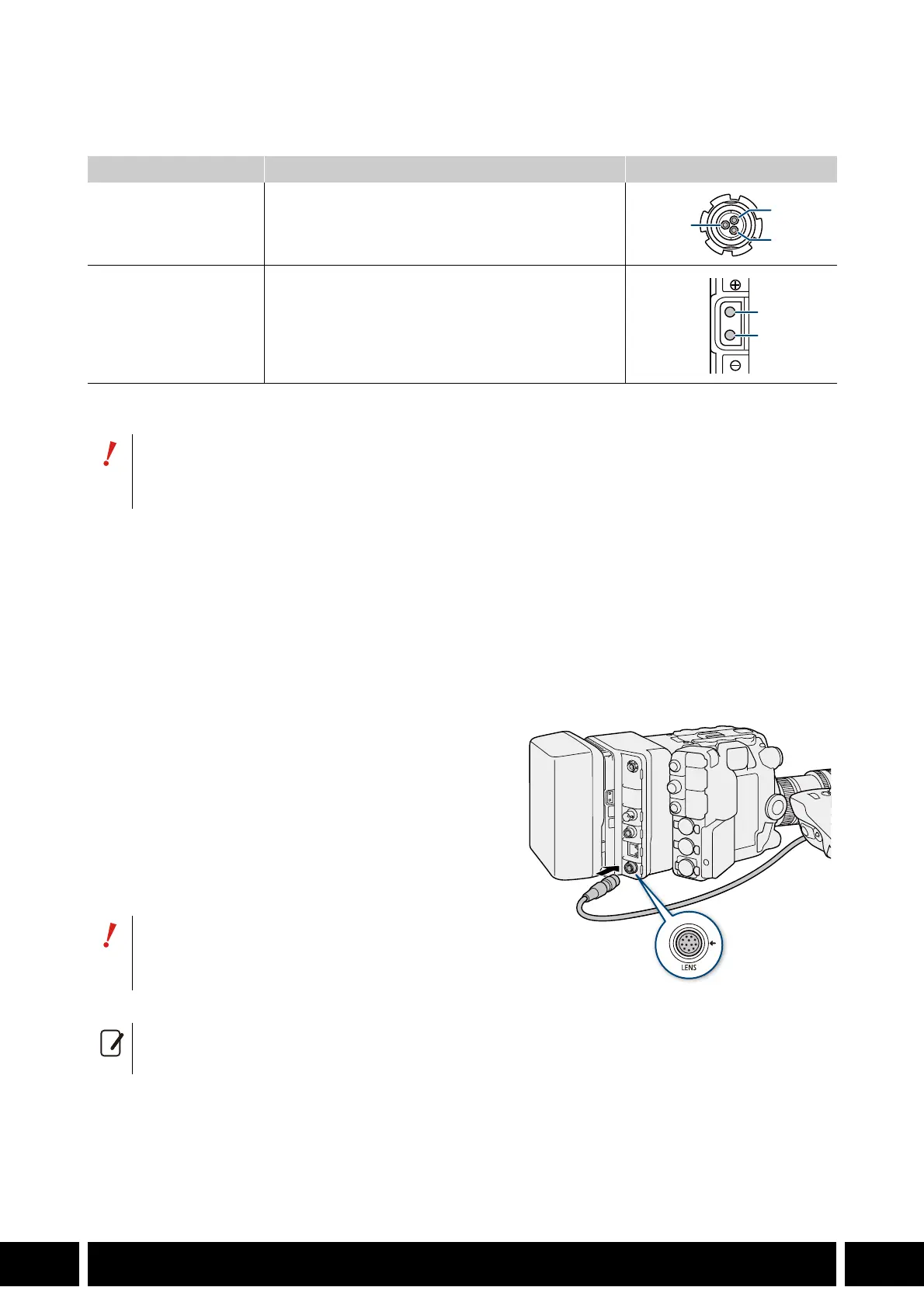

B電源を出力する
拡張ユニット 2 の DC OUT 24V 2A 端子および D-TAP 端子から、他の機器に電源を供給できます。
* 出力電圧、出力電流は、カメラ本体に供給される電源によって変わることがあります。
拡張ユニット 2 とレンズを接続する
V マウントタイプバッテリー（市販）を取り付けた拡張ユニット 2 の LENS 端子に、レンズの 12 ピンケーブ
ルを接続すると、カメラ本体からズームやプッシュオートアイリスを制御できます。また、
L.C.A.C.* に対応
する
B4 レンズを取り付けて、12 ピンケーブルで本機に接続したときは、色収差を補正できます。
* 色収差補正。Lens Chromatic Aberration Correction の略。
1. カメラに拡張ユニット 2（031）とレンズを取り付ける
レンズの準備の詳細については、カメラの使用説明書
をご覧ください。
2. 拡張ユニット 2 に V マウントタイプバッテリー（市販）
を取り付ける（032）
3. レンズの12ピンケーブルを拡張ユニット2のLENS端子に
接続する
出力端子 出力電源の仕様 * 電源出力のピン配置
DC OUT 24V 2A 端子 フィッシャーコネクターズ社製 3 ピンコネクター ／
DC 24 V 2.0 A
（最大出力電流）
D-TAP 端子 D-TAP コネクター ／ 最大 50 W
出力電源の仕様の範囲内で使用してください。
外部機器を接続するときは、極性を十分に確認して接続してください。誤った接続をすると故障
の原因になります。
12 ピンケーブルの抜き差しは、必ずカメラの電源を
切ってから行ってください。カメラやレンズが故障
する恐れがあります。
レンズの
12 ピンケーブルを拡張ユニット 2 の LENS 端子に接続するときは、必要に応じて、12 ピ
ンケーブル用の延長ケーブル（市販）を使用してください。
