ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ И СОВМЕСТИМОСТЬ С ОБЪЕКТИВОМ
31
RU

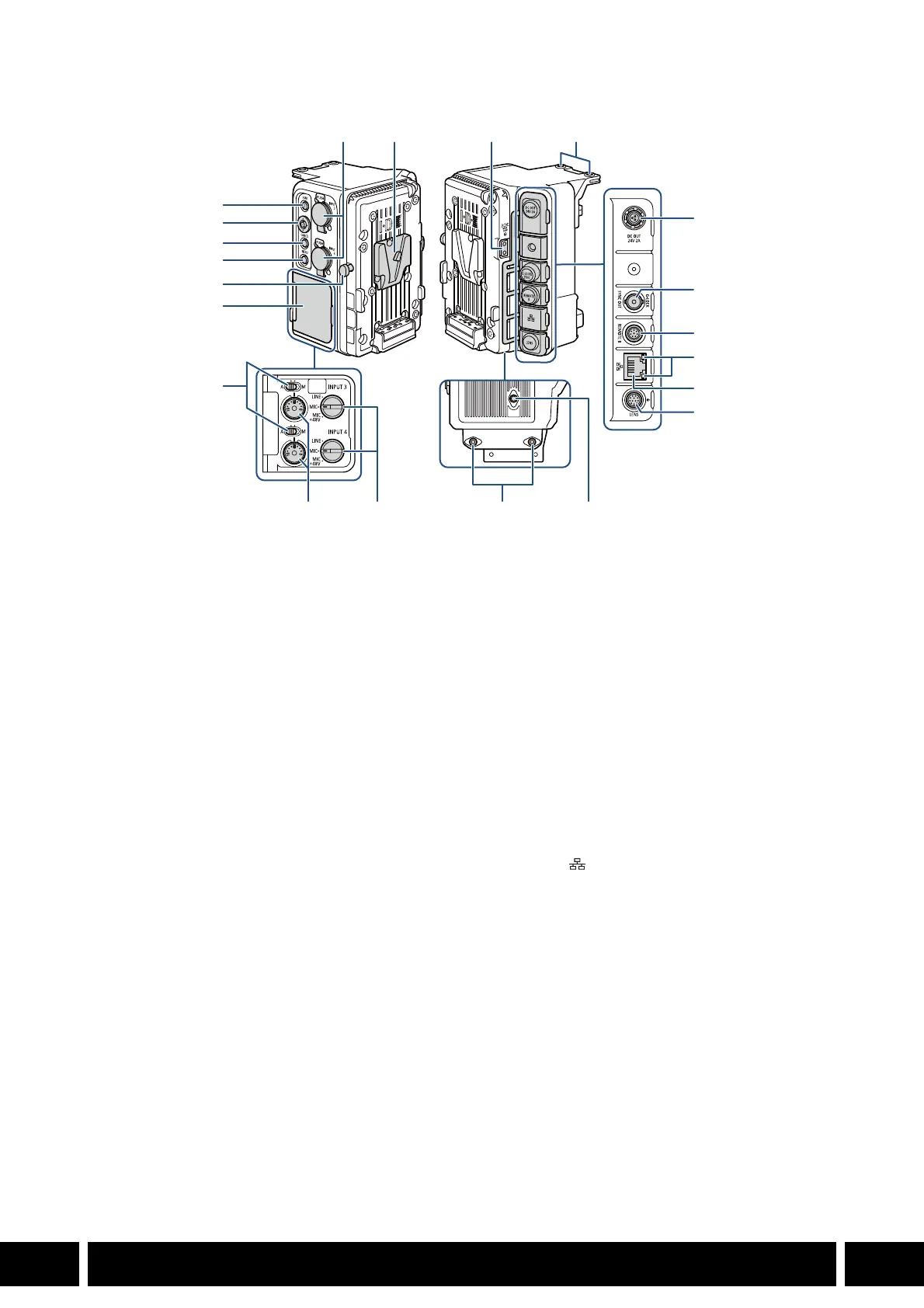

Названия компонентов
1
За подробными сведениями о функциях разъемов и об их использовании обратитесь к руководству по
эксплуатации используемой камеры.
2
Эти органы управления можно использовать только в том случае, если на модуле расширения EU-V2
установлен имеющийся в продаже аккумулятор V-mount.
1 Кнопка FUNC (основные функции)
1
/
Назначаемая кнопка «Модуль расшир.
EU-V2: 1»
2 Джойстик
1
3 Кнопка CANCEL (отмена)
1
4 Кнопка MENU
1
5 Защелка для разблокировки аккумулятора
V-mount
6 Крышка органов управления звуком
7 Переключатели уровня звука для каналов
CH3 (верхний) и CH4 (нижний)
1
8 Разъемы INPUT (XLR): INPUT 3 (верхний),
INPUT 4 (нижний)
1, 2
9 V-образное крепление аккумулятора
(V-mount)
10 Разъем D-TAP
2
11 Резьбовые отверстия для крепежных
болтов (2 шт.)
12 Разъем DC OUT 24V 2A
2
.
13 Разъем G-LOCK/SYNC OUT (синхронизация
внешним синхросигналом/синхронизация)
1
• Функция разъема (вход синхронизации
внешним синхросигналом/выход
опорного сигнала) изменяется с помощью
меню. См. таблицу настроек в меню
[Настройка системы] в руководстве по
эксплуатации используемой камеры
14 Разъем REMOTE B
1
• Для подключения дополнительно
поставляемого пульта дистанционного
управления RC-V100.
15 Индикатор доступа к Ethernet
1
16 Разъем (Ethernet)
1
17 Разъем LENS
2
18 Диски уровня звука для каналов CH3
(верхний) и CH4 (нижний)
1
19 Переключатели INPUT 3 (верхний) / INPUT 4
(нижний) (выбор источника звука)
1, 2
20 Резьбовые отверстия для болтов М4
(глубиной 7,5 мм, 2 шт.)
21 Резьбовое отверстие для винтов 1/4"-20
(глубиной 7,5 мм)
1
2
3
4
5
6
7
8
18 19 20 21
91011
12
13
14
15
16
17
