ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ И СОВМЕСТИМОСТЬ С ОБЪЕКТИВОМ
34
RU
Выходы питания
Модуль расширения оснащен двумя выходами питания для аксессуаров: разъем DC OUT 24V 2A и
разъем D-TAP.
* Фактические уровни могут варьироваться в зависимости от источника питания, служащего для питания
камеры.
Подключение объектива
Когда имеющийся в продаже аккумулятор V-mount устанавливается на модуль расширения,
можно подключить 12-контактный интерфейсный кабель объектива к разъему LENS модуля
EU-V2, чтобы иметь возможность выполнять с камеры зумирование и кратковременную
автоматическую настройку диафрагмы. Если при использовании объектива B4 (вещательного),
совместимого с функцией L.C.A.C. (automatic lens chromatic aberration correction/автоматическая
коррекция хроматической аберрации объектива), к модулю расширения EU-V2 подсоединен 12-
контактный интерфейсный кабель, возможна коррекция хроматической аберрации объектива.
1. Установите модуль расширения (0 32) и
объектив на камеру.
• За подробными сведениями о подготовке
объектива обратитесь к руководству по
эксплуатации используемой камеры.
2. Установите аккумулятор V-mount на модуль
расширения (0 33).
3. Подсоедините 12-контактный кабель объектива
к разъему LENS на модуле расширения.

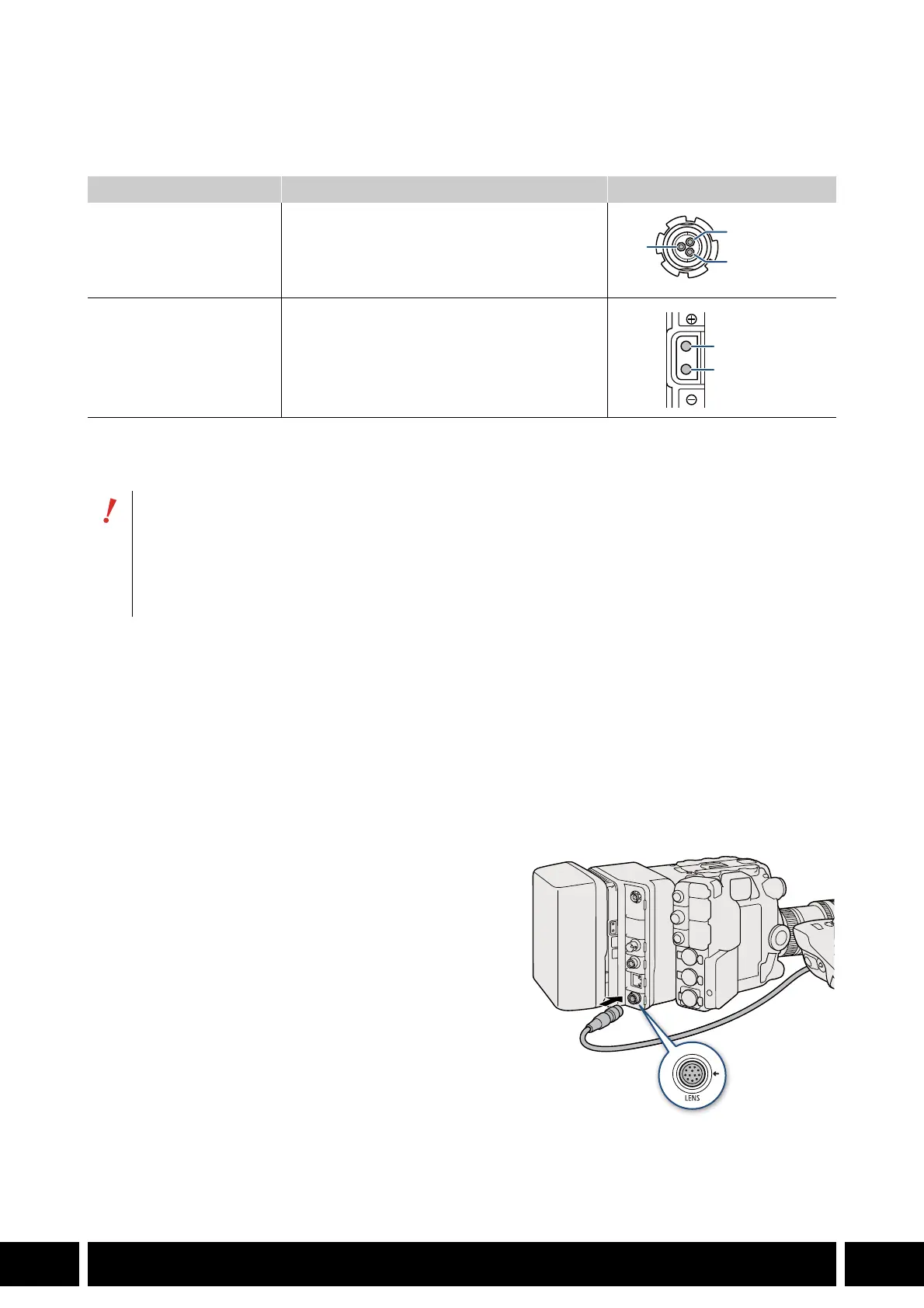

Выход питания Технические характеристики* Компоновка контактов разъема
Разъем DC OUT 24V 2A 3-контактный разъем Fischer, 24 В пост.
тока, 2,0 A (макс.)
Разъем D-TAP Разъем D-Tap, 50 Вт (макс.)
• Обязательно используйте выходы питания камеры в соответствии с приведенными
техническими характеристиками.
• При подаче питания на внешние аксессуары соблюдайте полярность соединений
питания. Неправильное подключение источника питания может привести
к возникновению неисправностей.
Н/Д
GND (земля)
+24 В пост.
тока
