СТИЛИ СЪЕМКИ И КОНФИГУРАЦИЯ
52
RU
Названия компонентов
Установка блока ручки
1. Выключите камеру.
2. Проденьте штанги дополнительно
приобретаемого блока плечевой опоры SU-15
через соединительный рычаг ручки (햲),
отрегулируйте положение рычага (вперед/
назад) и, повернув винт соединительного
рычага ручки по часовой стрелке, закрепите
рычаг (햳).
• После закрепления рычага, установите стопоры
для штанг, поставляемые с SU-15 (햴, 0 49).
3. Установите блок ручки на соединительный
рычаг ручки (햵).
• Частично затяните болт М6, используя шестигранный ключ, для временного крепления.
Отрегулируйте угол блока ручки в соответствии с требуемым положением, а затем надежно
затяните болт.

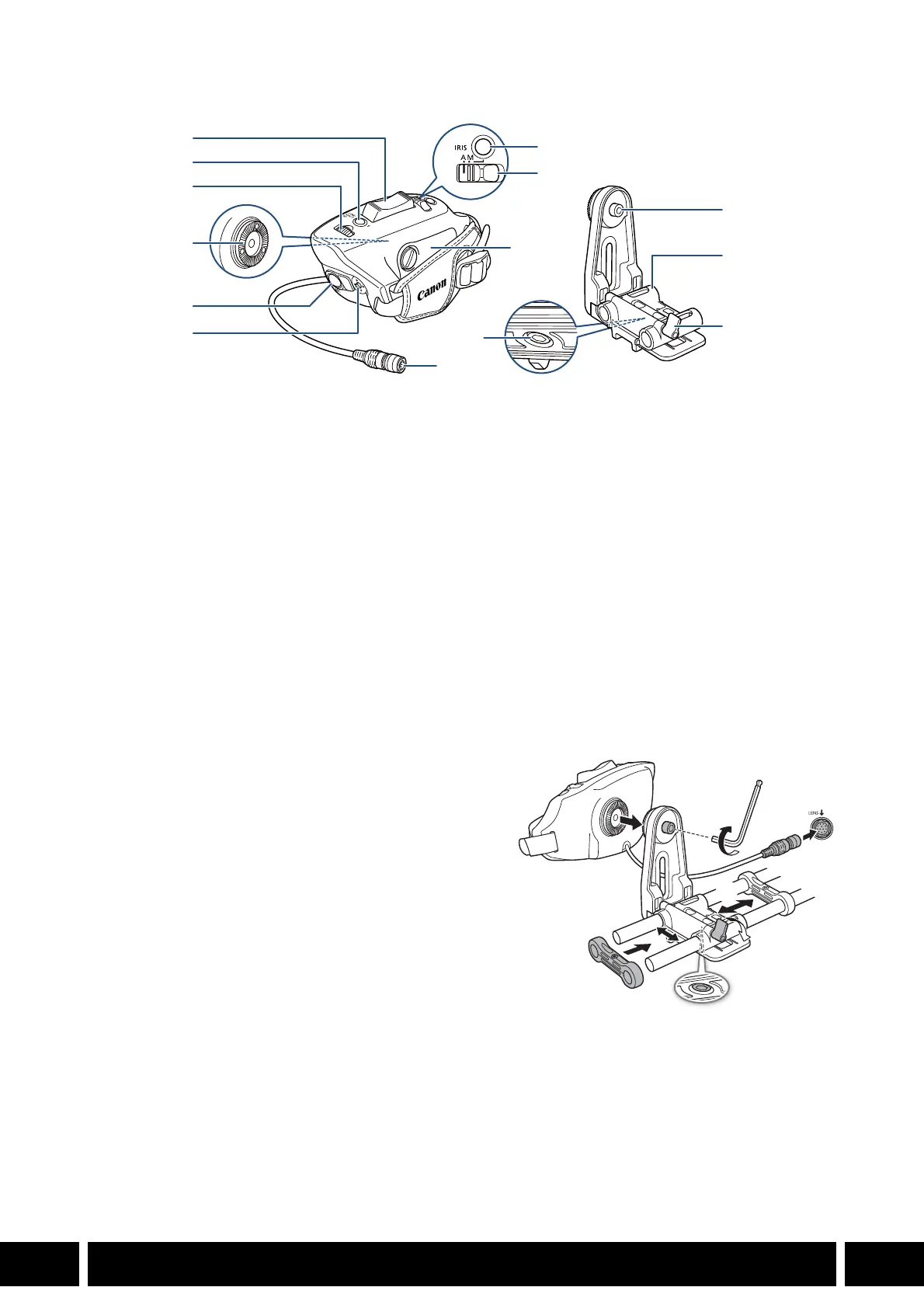

1 Рычаг зумирования ручки
• Легкое нажатие приводит к медленному
зумированию; более сильное нажатие
приводит к ускоренному зумированию.
2 Кнопка ONE-SHOT AF (однократная
автоматическая фокусировка)/назначаемая
кнопка «Блок ручки SG-1: 1»
3 Диск управления ручки
4 Крепление с ручкой
• Соответствует креплениям с ручкой
компании ARRI.
5 Кнопка REC (запись)
6 Джойстик
7 Кнопка IRIS (управление диафрагмой)
8 Переключатель IRIS (управление
диафрагмой)
9 Крышка кабельного отсека
10 Болт с головкой с внутренним
шестигранником (0,64 см, 1/4")
11 12-контактный интерфейсный кабель
12 Болт с головкой с внутренним
шестигранником (M6)
13 Соединительный рычаг ручки
14 Винт соединительного рычага ручки
1
7
8
9
10
12
13
14
11
2
3
4
5
6
햲
햷
햶
햵
햴
햳
