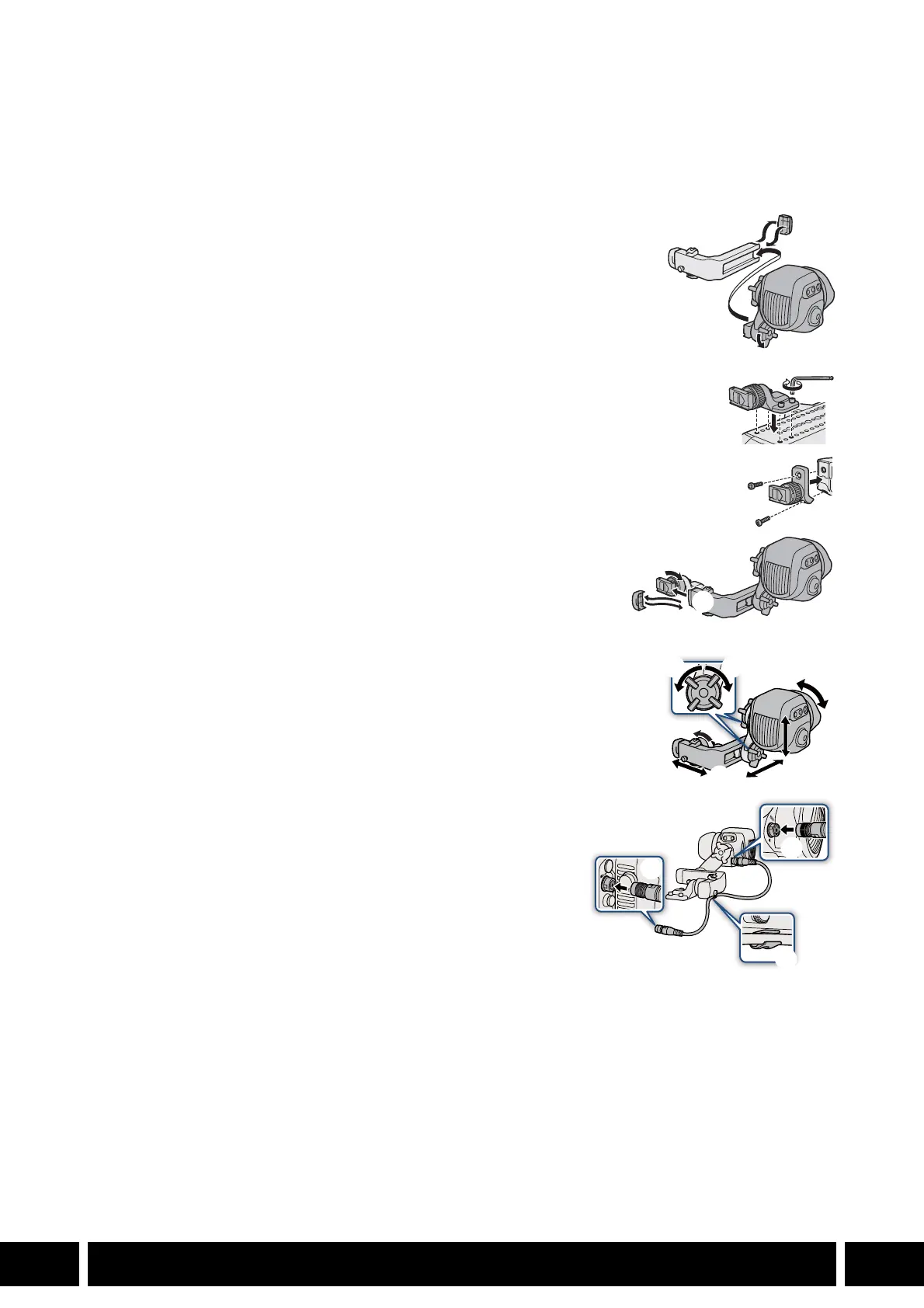

将寻像器安装至摄影机
1. 如有必要，将手柄安装至摄影机。
• 有关详细信息，请参阅摄影机的使用说明书。
2. 关闭摄影机。
3. 拧松摆臂锁定螺丝 ( 固定滑轨一侧， 햲)。
4. 取下固定滑轨的端盖 (햳)。将 “TOP” 标签朝上，然后将摆臂的滑块插入
固定滑轨 (햴)。
5. 将在步骤 4 中取下的端盖安装至固定滑轨 (햵)。
6. 将固定基座安装至摄影机。
• EOS C700 系列：
将摄影机随附的固定基座安装到摄影机顶部 (햶)。使用 4 个六角头螺栓和六
角扳手 ( 用于 0.64 cm (1/4") 螺丝 ) 牢牢地将其固定。
• EOS C500 Mark II/EOS C200/EOS C200B：
将选购的 CL-V2 固定基座安装到手柄上 (햷)。使用 2 个六角头螺栓和六角扳手
( 用于 0.64 cm (1/4") 螺丝 ) 牢牢地将其固定。
7. 拧松固定滑轨锁定螺丝 (햸)。
8. 取下固定滑轨另一个臂的端盖 (햹)，并将固定滑轨基座前端的滑块
插入固定滑轨 (햺)。
9. 将步骤 8 中取下的端盖安装至固定滑轨 (햻)。
10.拧松其他的摆臂锁定螺丝 ( 寻像器一侧， 햽)，将寻像器调整至所需位
置 ( 上 / 下、前 / 后， 햾)，然后紧固所有螺丝 (햿)。
• 确保调整位置时一手稳固握住寻像器。
• 紧固摆臂的两个锁定螺丝和固定基座上的固定滑轨锁定螺丝。
11.使用选购的UN-5或UN-10单元连接线，将寻像器的VIDEO端
子连接至摄影机的 VIDEO 端子 (헀)。
• 对齐连接线插头和端子上的 Î 标记。
12.将单元连接线穿过固定滑轨上其中一个连接线夹 (헁)。
• 固定滑轨有 4 个用于连接线夹的螺孔，可按需调整位置。
햳
햲
햵
햴
햸
햺
햹
햻
