新增功能和镜头兼容性
28
ZH

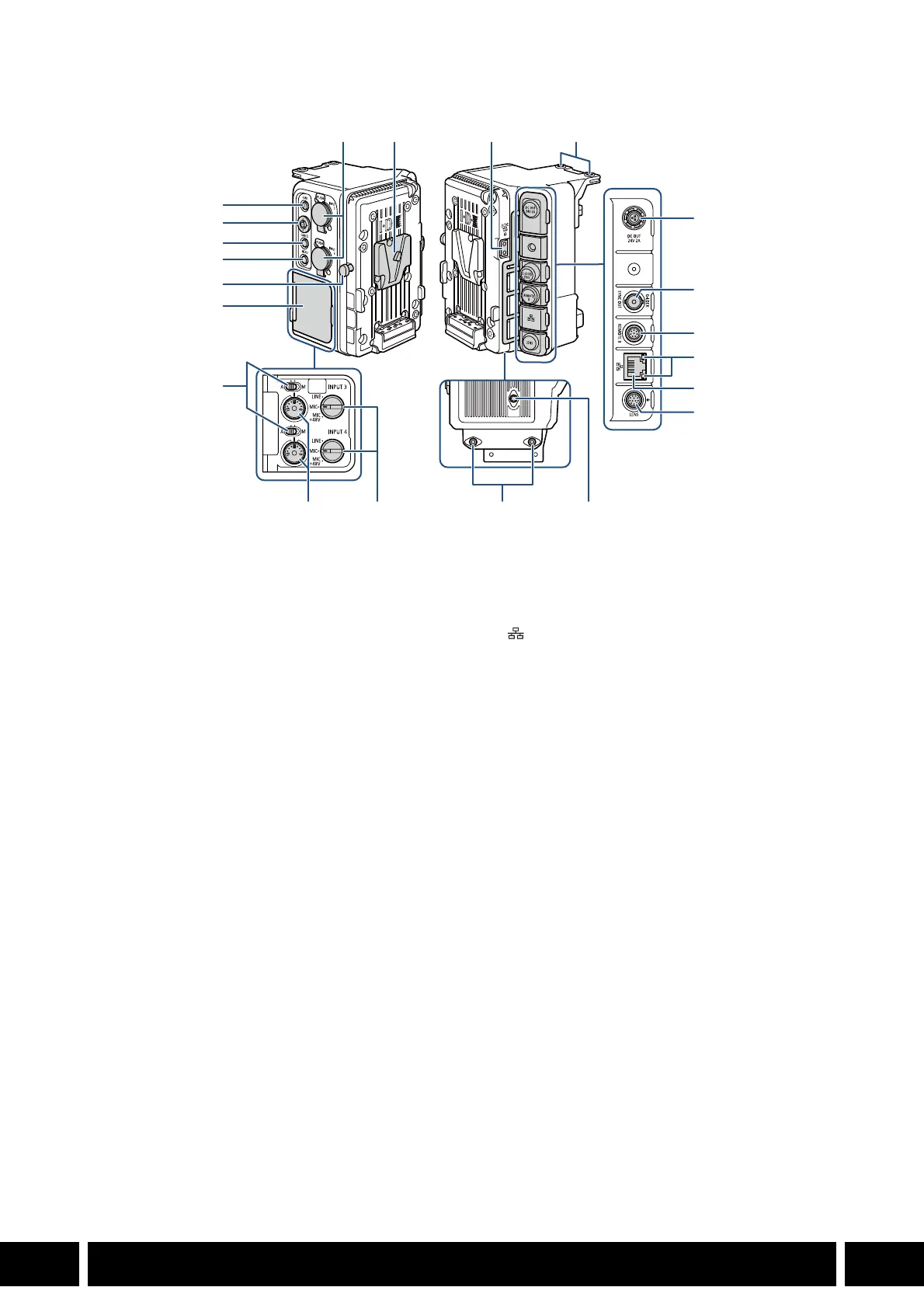

部件名称
1
有关端子的功能和使用方法，请参阅所用摄影机的使用说明书。
2
仅当市售的 V 卡口电池安装到 EU-V2 时，才可以使用这些控件。
1FUNC (主功能 ) 按钮
1
/
扩展单元 EU-V2 可指定按钮：1
2 操纵杆
1
3 CANCEL ( 取消 ) 按钮
1
4MENU按钮
1
5V卡口电池锁闩
6 音频控件的保护盖
7CH3 (上 ) 和 CH4 ( 下 ) 的音频电平开关
1
8 INPUT 端子 (XLR)：INPUT 3 ( 上 )、 INPUT
4 ( 下 )
1、 2
9V型电池卡口 (V 卡口 )
10 D-TAP 端子
2
11 固定螺栓的螺孔 (x2)
12 DC OUT 24V 2A 端子
2
13 G-LOCK/SYNC OUT (Genlock/ 同步 ) 端子
1
• 使用菜单可更改端子的功能 (Genlock 输入 /
标准信号输出 )。请参阅所用摄影机的使用
说明书中的 [ 系统设置 ] 菜单设置表。
14 REMOTE B 端子
1
• 用于连接选购的 RC-V100 遥控器。
15 以太网数据处理指示灯
1
16 ( 以太网 ) 端子
1
17 LENS 端子
2
18 CH3 ( 上 ) 和 CH4 ( 下 ) 的音频电平转盘
1
19 INPUT 3 ( 上 )/INPUT 4 ( 下 ) 开关 ( 音频源
选择 )
1、 2
20 M4 螺栓的螺孔 (7.5 mm 深， x2)
21 0.64 cm (1/4"-20) 螺栓的螺孔 (7.5 mm 深 )
1
2
3
4
5
6
7
8
18 19 20 21
91011
12
13
14
15
16
17
