拍摄风格和配置
46
ZH

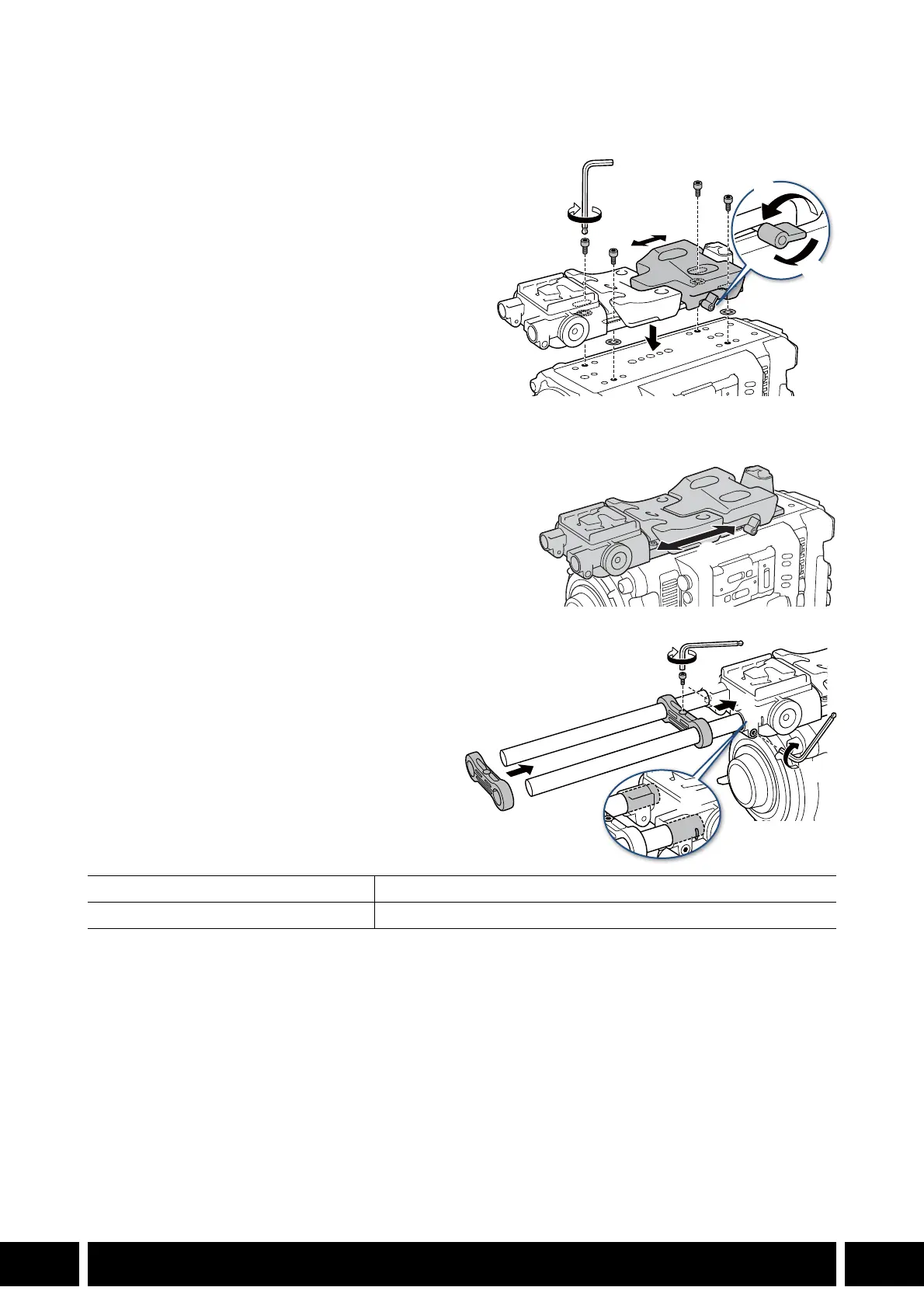

安装并调整肩托单元
1. 关闭摄影机。
2. 逆时针转动并拧松肩垫螺丝 (햲)。
3. 调整肩垫的位置 ( 前 / 后， 햳)。
4. 顺时针转动肩垫螺丝，将肩垫固定到位 (햴)。
• 如果螺丝朝下，则拔出并转动螺丝，使其倾
斜向上。
5. 将一个随附的0.64 cm (1/4")螺栓插入摄影机安
装孔，并将随附的螺栓垫圈放在螺栓下面。
• 对其他三个安装孔执行相同的操作。
6. 将肩托单元安装至摄影机底部 (햵)，使用六角
扳手 ( 用于 0.64 cm (1/4") 螺丝 ) 预紧固时不完
全拧紧 4 个螺栓。
7. 调整肩垫至所需位置(前/后)，然后牢固紧固螺栓(햶)。

安装附件支撑杆
1. 将支撑杆穿过支撑杆止动块，使用 M4 螺栓
的六角扳手，将一个随附的 M4 螺栓固定
至支撑杆止动块以安装支撑杆 (햲)。
2. 将组装好的支撑杆插入肩托单元 (햳)，紧 固
剩余的随附 M4 螺栓，将支撑杆部分固定
到位 (햴)。
• 确保支撑杆穿过滑孔。
规格
* 全部尺寸和重量均为近似值。
尺寸 *( 宽 × 高 × 厚 )
111×47×496 mm
重量 *( 不含接口盖 )
930 g
햲
햴
햳
햵
햶
햴
햴
햳
햲
햳
