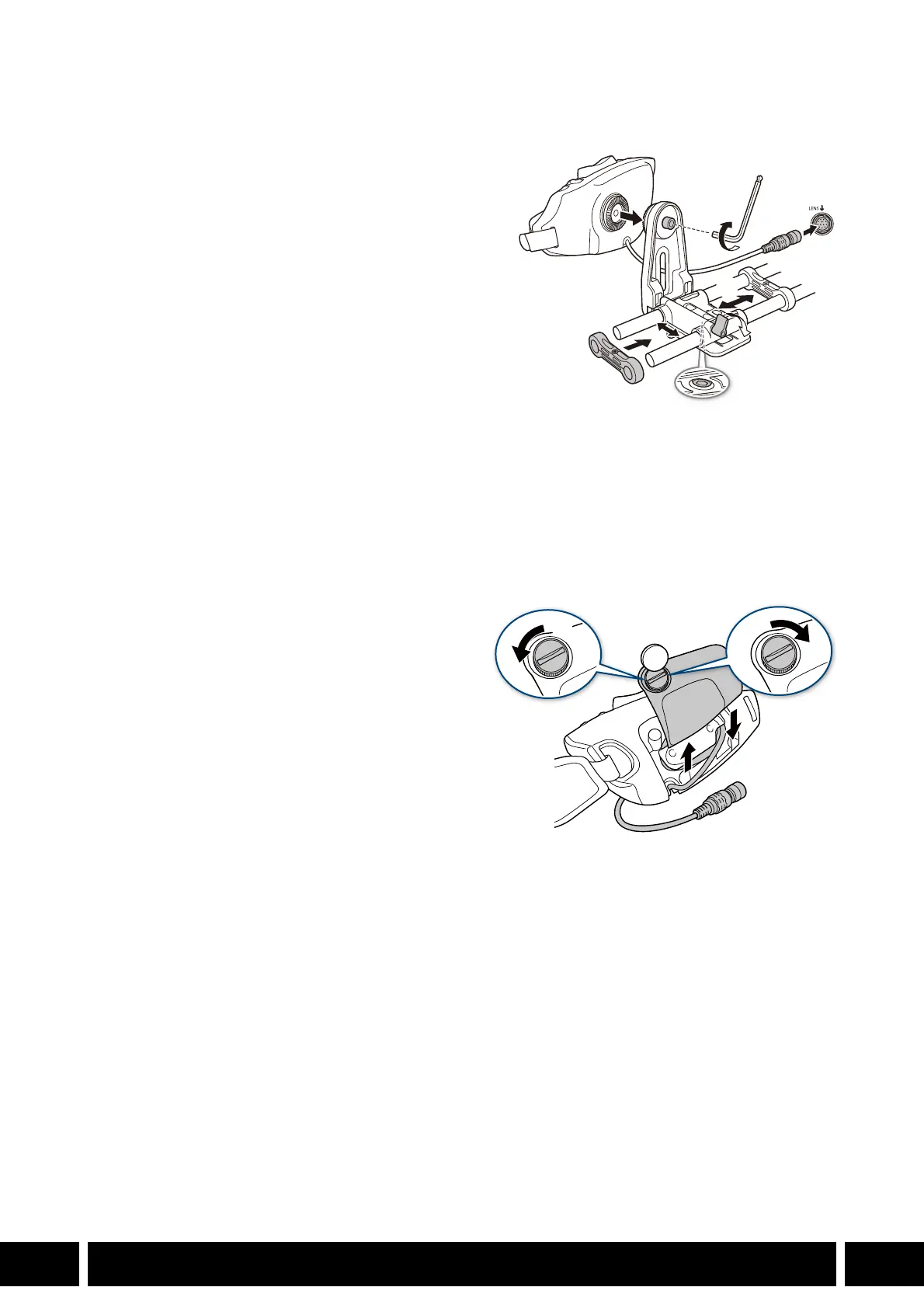

グリップを取り付ける
1. カメラの電源を切る
2. ショルダーサポートユニット SU-15（別売）のロッドに
グリップ取り付け金具を通し（햲）、金具の位置（前後）
を調節して、金具止めねじを時計方向に回して金具を固
定する（햳）
 金具を固定した後、ロッドストッパー（SU-15 に付属）
を取り付ける（햴）。
=ショルダーサポートユニット
SU-15の使用説明書
3. グリップ取り付け金具とグリップを仮止めし、グリップ
の取り付け角度を調節して、六角穴付きボルト（
M6）
で固定する（햵）
 六角レンチを使用する。
4. 六角穴付きボルト（1/4 インチ）を緩め、グリップの位置（左右）を調節して固定する（햶）
 六角レンチを使用する。
5. カメラまたは拡張ユニット 2 EU-V2（別売）の LENS 端子とグリップの 12 ピンケーブルを接続する（햷）
 プラグの Î マークと端子の↓マークを合わせて接続する。
 12 ピンケーブルの長さは調節できる。
B12 ピンケーブルの長さを調節する
1. グリップベルトを外し、コインなどを使ってケー
ブル収納カバーを外す（햲）
2. 12 ピンケーブルの長さを調節する（햳）
3. ケーブル収納カバーを閉じる（햴）
