diminuire del valore ‘T1-T2’ che tenderà a 0. Scegliendo un diffe-
renziale uguale a 2°C (P1=2), una soglia di alta temperatura uguale
a 40°C (P26=40) e un ritardo di 30 minuti (P28=30), si avrà il funzio-
namento descritto nella figura 18.
Soluzione 1b: se invece si dà la priorità a T2 (es. soglia di “Bassa”
a 6°C con ritardo di un minuto), la sonda principale, NTC1, dovrà
essere posizionata all’uscita.
I parametri, con queste nuove condizioni, diventano:
il set point, St1, dato da ‘NTC1-NTC2’ ovvero ‘T2-T1’, dovrà ora
essere fissato a -5°C. Il Modo di funzionamento sarà Direct
(C0=1) visto che il regolatore dovrà attivare le uscite all’aumen-
tare del valore ‘T2-T1’ che da -5 tende a 0. P25=6 e P28=1 (min)
attivano l’allarme di “Bassa” richiesto, come raffigurato nel nuovo
diagramma logico di regolazione (figura 19).
Avvertenze: questo esempio sarà ulteriormente sviluppato nella
descrizione del funzionamento speciale (C33=1); (vedere esem-
pio 12 a pag. 41).

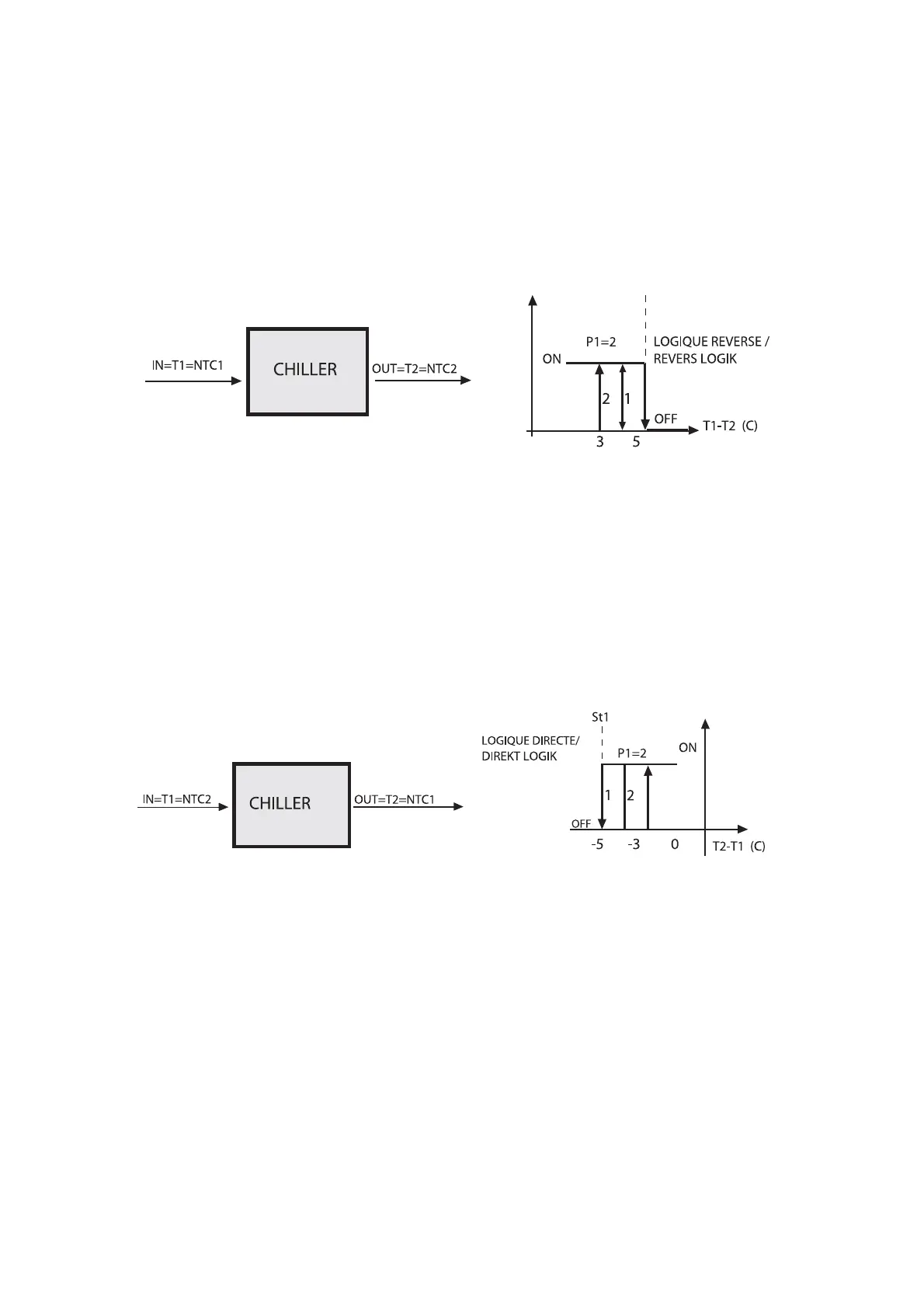

outputs as the ‘T1-T2’ difference decreases (towards 0). If you
set differential=2°C (P1=2), high temperature threshold=40°C
(P26=40) and a 30 minutes’ time-delay (P28=30), the operating
mode will be as illustrated in the graph below:
Solution 1b: if you want to give priority to T2 (e.g. low tempe-
rature threshold=6°C with one minute’s delay) locate the main
sensor NTC1 at the water outlet.
The parameters will be set as follows: St1=-5°C (NTC1-NTC2, that
is T2-T1), direct mode (C0=1). P25=6 and P28=1 (min.) allow
you to set the low temperature alarm, as shown in the diagram
below (fig. 19):
Important: this example will be further developed below, when
describing the special mode of operation (C33=1) (see page 41).
30
Fig.18
Fig.19
