8.8 Esempi di utilizzo del funzionamento speciale
Esempio 10
In un’applicazione di raffreddamento si vuole avere l’isteresi cen-
trata sul set-point St1.
Soluzione: ciò è possibile partendo dal Modo 1 modificando il
parametro INSERZIONE. Il controllo ha di default C0=2, quindi
porre C0=1 ed uscire dalla programmazione premendo PRG.
Rientrare in programmazione con P.W.77 apportando queste
modifiche: C33=1 (funzionamento speciale), DIPENDENZA=C34 e
TIPO DI USCITA=C35 restano invariati, rispettivamente a 1 e 0.
Il punto di attacco INSERZIONE=C36 deve passare da +100 a
+50; il punto di stacco DIFFERENZIALE/LOGICA=C37 rimane

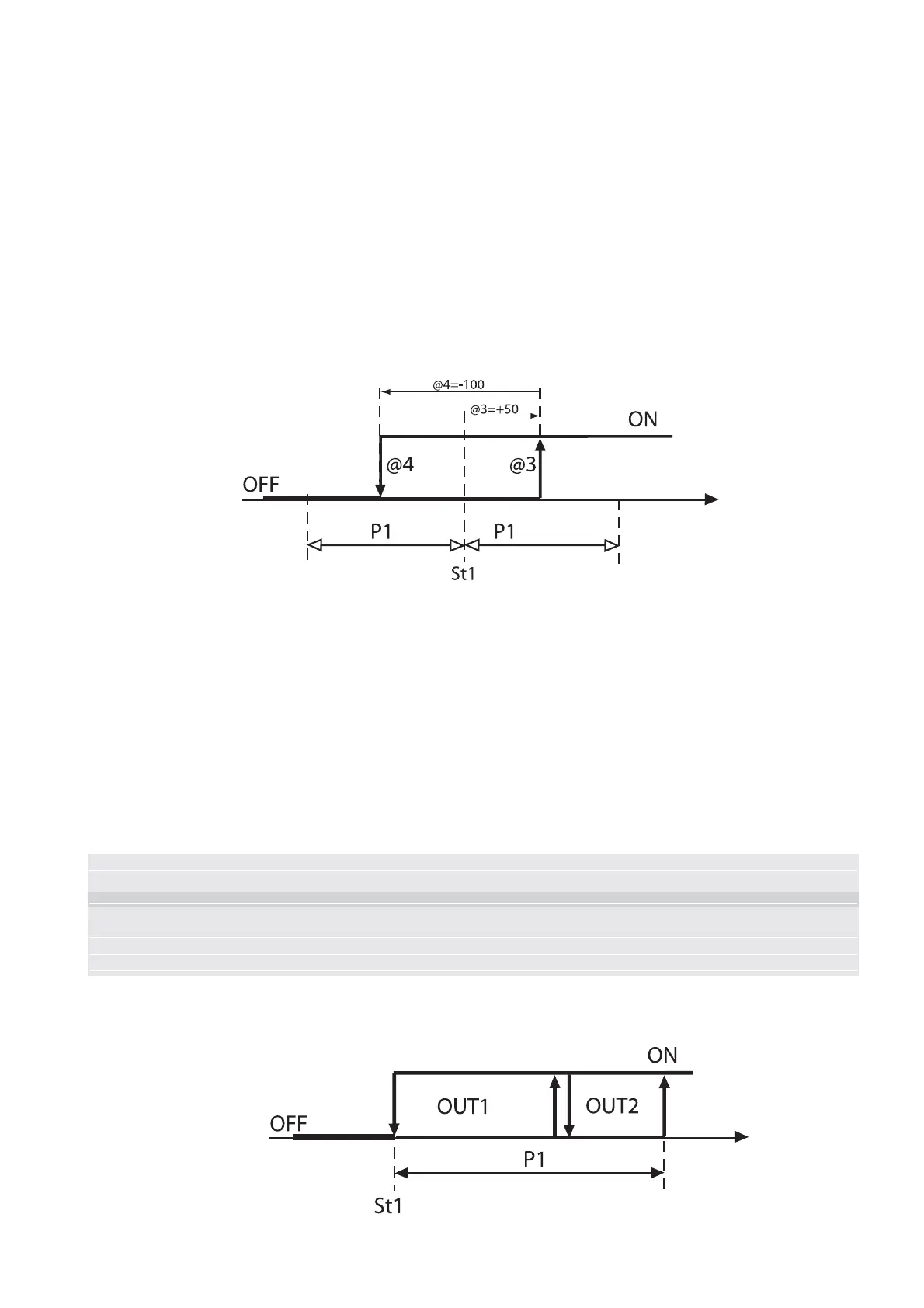

invariato a -100. In figura 36 è raffigurata la nuova logica ottenuta.
Esempio 11
Si deve gestire una unità refrigerante avente due compressori il
primo di taglia doppia rispetto al secondo.
In particolare, è richiesto che il compressore più potente parta
sempre per primo ed abbia un differenziale di lavoro doppio
rispetto al secondo compressore.
Soluzione: il modo di partenza può essere uno dei modi 1, 2, 9 Si
ricordi che il controllo ha di serie C0=2. Utilizzando C0=2 entrando
con P.W.77, si andrà a modificare C33=1.
Supposto di usare un controllo con due uscite, le modifiche da
apportare a INSERZIONE e DIFFERENZIALE/ LOGICA sono:
In figura 37 è rappresentata la nuova logica di funzionamento.
8.8 Some examples about the “Special Mode of Operation”
Example no. 10
Setting the hysteresis around the Set-point (St1) in a central posi-
tion in a refrigeration system.
Solution: set Mode 1 and modify parameter ENERGIZATION.
As the factory-set value of C0 is 2, it is necessary to set C0=1.
Exit the programming field by pressing PRG, then enter again
(password 77) and modify the parameters as follows: C33=1
(special mode of operation), DEPENDENCE=C34 and TYPE OF
OUTPUT=C35.
The energization point (ENERGIZATION=C36) must be
decreased, from +100 to +50; the disenergization point
(DIFFERENTIAL/LOGIC=C37) remains unchanged (-100). The
graph below shows how the controller works:
Example no. 11:
Control and regulation of a refrigeration system equipped with two
compressors of different capacity. Specifically, the first compressor is
twice the size of the second one. In addition, the most powerful com-
pressor should always be the first to be actuated and its differential
should be twice the range of the second one.
Solution: the starting mode can be 1, 2, 9 (factory-set C0=2).
If C0=2, digit password 77 and set C33=1.
Supposing you are using a two-output controller, modify
ENERGIZATION and DIFFERENTIAL/LOGIC as follows:
The diagram below shows the new control logic:
51
OUT1 OUT2
DIPENDENZA=C34 invariato a 1 DIPENDENZA=C38 invariato a 1
DEPENDENCE=C34 unchanged (1) DEPENDENCE=C38 unchanged (1)
TIPO DI USCITA=C35 invariato a 0 TIPO DI USCITA=C39 invariato a 0
TYPE OF OUTPUT=C35 unchanged (0) TYPE OF OUTPUT=C39 unchanged (0)
INSERZIONE=C36 +66 / ENERGIZATION=C36 +66 INSERZIONE=C40 +100 / ENERGIZATION=C40 +100
DIFFER./LOGICA=C37 -66 / DIFFER./LOGIC=C37 -66 DIFFER./LOGICA=C41 -34. / DIFFER./LOGIC=C41 -34.
Fig.36
Fig.37
